蜗轮对夹式中线船用青铜蝶阀

GB/T3036-1994对夹式中线蝶阀 Butt-clamped Marine butterfly valve 主要零部件材质Materials of Main Parts 蜗轮对夹式中线船用青铜蝶阀主要零部件材质零件名称 Parts name 材料 Material 阀体Body 铝青铜 Aluminum bronze 蝶板 Butterfly board 铝青铜 A...

产品型号：C/CS型

产品口径（DN）：40~1200(mm)

产品压力（PN）：1.0~1.6(Mpa)

更新日期：2015-07-31

免费询价

24小时免费咨询电话021-80392609

产品详情

GB/T3036-1994对夹式中线蝶阀
Butt-clamped Marine butterfly valve

主要零部件材质Materials of Main Parts

蜗轮对夹式中线船用青铜蝶阀主要零部件材质
零件名称 Parts name	材料 Material
阀体Body	铝青铜 Aluminum bronze
蝶板 Butterfly board	铝青铜 Aluminum bronze
阀杆Stem	碳钢、不锈钢、铬镍钼钛钢Grade,WCB,Crstainlesgsteel
密封面 Sealing face	氯丁胶、丁腈胶、乙丙胶、氟塑料Neoprene,NBR,EPDM,PTFE
填料 Packing	氟塑枓、柔性石墨、橡胶、V型垫PTFE，Flexiblegraphite,NBR,V.washer

基本尺寸Dimensions

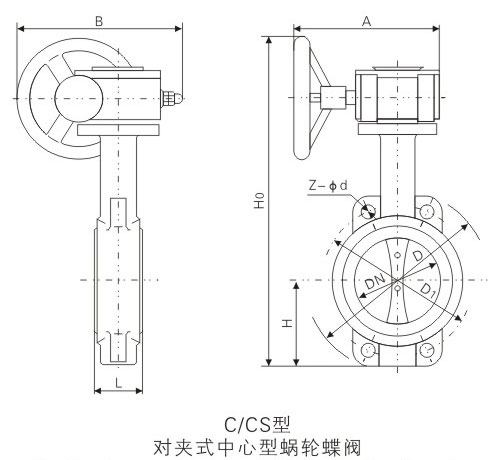

C/CS型蜗轮对夹式中线船用青铜蝶阀基本尺寸
公称压力 PN(Mpa)	公称通径 DN(mm)	结构尺寸 Structure dimension					外形尺寸 Extermal dimension(mm)
		L	D	D1	z-φd	H	C/CS型
		L	D	D1	z-φd	H	H0	A	B
1.0 1.6	40	43	145	110	4-18	58	295	193	125
	50	43	165	125	4-18	63	306	193	125
	65	46	185	145	4-18	70	320	193	125
	80	46	200	160	4-18/8-18	83	345	193	125
	100	52	220	180	8-18	105	385	193	125
	125	56	250	210	8-18	115	410	193	125
	150	56	285	240	8-22	137	445	193	125
	200	60	340	295	8-22/12-22	164	570	283	165
	250	68	395/405	350/355	12-22	206	645	283	165
	300	78	445/460	400/410	12-22	230	740	334	175
1.0	350	78	505	460	16-22	248	765	334	175
	400	102	565	515	16-26	290	875	425	210
	450	114	615	565	20-26	320	940	425	210
	500	127	670	620	20-26	345	995	425	210
	600	154	780	725	20-30	410	1130	425	210
	700	165	895	840	24-30	480	1475	620	320
	800	190	1015	950	24-33	525	1535	620	320
	900	203	1115	1050	28-33	585	1660	620	320
	1000	216	1230	1160	28-36	640	1760	620	320
	1200	254	1455	1380	32-39	755	1995	620	320

注：要求加长杆订货时应注明加长杆的长度。
Note:Please note the length of the rod to be extended at order if so needed.
