船用蝶阀

蜗轮船用铸铁双偏心蝶阀

GB/T3037-1994双偏心蝶阀 Double Eccentric butterfly valve 主要零部件材质Materials of Main Parts 蜗轮船用铸铁双偏心蝶阀主要零部件材质零件名称 Parts name 产品类型 Product type 灰铸铁型 Gray Castlst type 阀体 Body 灰铸铁 HT200 蝶板 Butterfly...

产品型号：

产品口径（DN）：(mm)

产品压力（PN）：(Mpa)

更新日期：2015-08-31

免费询价

24小时免费咨询电话021-80392609

产品详情

GB/T3037-1994双偏心蝶阀
Double Eccentric butterfly valve

主要零部件材质Materials of Main Parts

蜗轮船用铸铁双偏心蝶阀主要零部件材质
零件名称 Parts name		产品类型 Product type
零件名称 Parts name		灰铸铁型 Gray Castlst type
阀体 Body		灰铸铁 HT200
蝶板 Butterfly board		灰铸铁 HT200	C5	高镍铬钢 High Ni.Cr steel	铬镍钛钢 Cr Ni.Ti steel	铬镍钼钛钢 Cr Ni Mo Ti steel
阀轴 Valve shaft		铬不锈钢 Cr stainless steel	铬钼钒钢 Cr Mo V stainless steel	铬镍钛钢 Cr Ni.Ti steel	铬镍钛钢 Cr Ni.Ti steel	铬镍钼钛钢 CrNi Mo Ti steel
密封面 Sealing face	硬密封 Hard seal	铁基合金 Iron-based alloy	铁基合金 Iron-based alloy	铁钨合金 Co W alloy	铬镍钼钛钢 Cr Ni Mo Ti steel	铬镍钼钛钢 Cr Ni Mo Ti steel
密封面 Sealing face	软密封 Soft seal	橡胶、氟塑料 NBR,PTFE			橡胶、氟塑料 NBR,PTFE	橡胶、氟塑料 NBR,PTFE

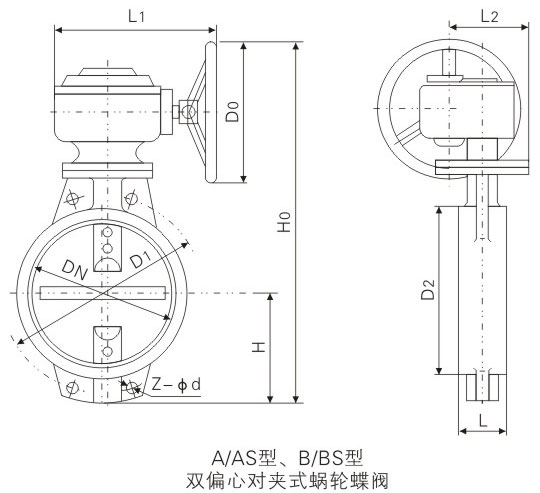

基本尺寸Dimensions

A/AS型蜗轮船用铸铁双偏心蝶阀基本尺寸
公称压力 PN(Mpa)	公称通径 DN(mm)	结构尺寸 Structure dimension				外形尺寸 Extermal dimension(mm)
		L	D	D1	z-φd	A/AS型
		L	D	D1	z-φd	Ho	H	L1
1.0 1.6	50	43	102	125	4-18	112	260	200
	65	46	122	145	4-18	115	280	200
	80	64	133	160	8-18	120	355	220
	100	64	158	180	8-18	140	390	240
	125	70	184	210	8-18	170	490	260
	150	76	211	240	8-22	385	530	66
	200	89	266	295	8-22	471	297	85
	250	114	319	350	12-22	533	327	85
	300	114	370	400	12-22	606	364	106
	350	127	429	460	16-22	694	404	106
	400	140	480	515	16-26	757	444	130
	450	152	530	565	20-26	814	472	155
	500	152	582	620	20-26	902	522	169
	600	154	682	725	20-30	1048	590	198
	700	165	794	840	24-30	1277	810	220
	800	190	901	950	24-33	1385	844	241
	900	203	1001	1050	28-33	1490	890	241
	1000	216	1112	1160	28-36	1620	950	241

声明：本文中所有文字、数据、图片均只适用于参考，蜗轮船用铸铁双偏心蝶阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
