船用闸阀

船用法兰不锈钢闸阀

CB/T3955-2004法兰不锈钢闸阀 Flanged S.S gate valves 性能规范 Technical Data 船用法兰 不锈钢闸阀 性能规范 公称压力Nominal Pressure(MPa) 公称通径 Nominal Diameter(mm) 适用介质 Applicable medium 0.6 50-150 海水、淡水、滑油 Sea water.Fresh wate...

产品型号：A、AS

产品口径（DN）：50~500(mm)

产品压力（PN）：0.25~1.0(Mpa)

更新日期：2015-07-10

免费询价

24小时免费咨询电话021-80392609

  • 产品详情
CB/T3955-2004法兰不锈钢闸阀 Flanged S.S gate valves

性能规范 Technical Data
船用法兰不锈钢闸阀性能规范
公称压力Nominal Pressure(MPa) 公称通径 Nominal Diameter(mm) 适用介质 Applicable medium
0.6 50-150 海水、淡水、滑油 Sea water.Fresh water.Lubricanting oil
0.4 175-300
0.25 350-500

主要零部件材质Materials of Main Parts
船用法兰不锈钢闸阀主要零部件材质
零件名称Parts name 材料 Material
名称Name 牌号Marks
阀体、阀盖、阀芯Body/Cover/Core 不锈钢 stainless steel lCr18Ni9Ti
阀杆、螺母Stem/Nut 铝青铜、不锈钢 Aluminum bronze/stainless steel CuAI9Mn2、2Cr13
密封圈Seal Ring 铝青铜、不锈钢 Aluminum bronze/stainless steel CuAI9Mn2、lCr18Ni9Ti、2Cr13

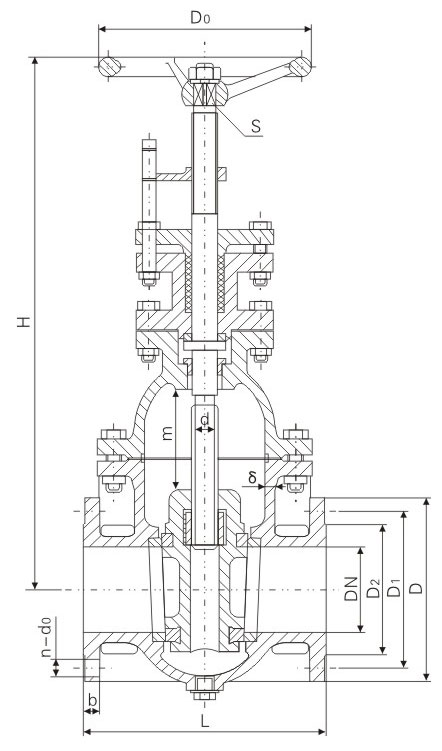

基本尺寸Dimensions

船用法兰不锈钢闸阀A型的基本尺寸

船用法兰不锈钢闸阀A型的基本尺寸

公称压力

PN (Mpa)

 公称通径
DN (mm)		 结构尺寸
Structure Dimension		 法兰
flange		 螺栓
Bolt		 壁厚
Thickness
δ		 阀杆
Stem		 手轮
Hand
wheel
Do		 升程
Lift
Range
m		 参考重量
Weight (kg)
L≈ H≈ D D1 D2 do b n个 Th. d □
1.0 50 190 340 135 103 84 15 13 6 M14 8 Tr22x10(P5)LH 14 180 60 18
65 200 372 155 123 104 15 14 6 M14 9 Tr22x10(P5)LH 14 180 75 20
80 220 430 170 138 118 15 14 8 M14 9 Tr24x10(P5)LH 17 200 92 25
100 220 460 190 158 138 15 14 8 M14 10 Tr24x10(P5)LH 17 200 112 28
0.6 40 170 330 125 93 74 15 13 6 M14 6 Tr20x8(P4)LH 14 160 48 15
50 190 340 135 103 84 15 16 6 M14 8 Tr20x8(P4)LH 14 180 60 20
65 200 372 155 123 104 15 15 6 M14 9 Tr20x8(P4)LH 14 180 75 24
80 220 430 170 138 118 15 15 8 M14 9 Tr24x10(P5)LH 17 200 92 33
100 220 460 190 158 138 15 15 8 M14 10 Tr24x10(P5)LH 17 200 112 40
125 242 528 215 183 164 15 15 10 M14 10 Tr26x10(P5)LH 19 225 138 61
150 248 566 240 208 190 15 16 12 M14 11 Tr26x10(P5)LH 19 225 165 70
0.4 175 268 630 270 238 221 15 16 12 M14 11 Tr28x10(P5)LH 22 250 190 85
200 278 685 295 264 247 15 16 12 M14 11 Tr28x10(P5)LH 22 250 215 100
250 310 755 365 327 306 17 18 14 M16 13 Tr30x10(P5)LH 24 280 265 153
300 345 835 430 386 360 21 19 14 M20 13 Tr30x10(P5)LH 24 280 315 199
0.25 350 400 954 480 436 410 21 20 16 M20 　 Tr36x12(P6)LH 27 320 365 219
400 430 1045 530 486 460 21 21 16 M20 　 Tr36x12(P6)LH 27 360 418 267
450 460 1228 580 536 512 21 21 18 M20 　 Tr40x12(P6)LH 32 400 421 395
500 480 1315 635 591 567 21 21 20 M20 　 Tr40x12(P6)LH 32 450 518 519

船用法兰不锈钢闸阀AS型的基本尺寸
公称压力
PN (Mpa)		 公称通径
DN (mm)		 结构尺寸
Structure Dimension		 法兰
flange		 螺栓
Bolt		 壁厚
Thickness
δ		 阀杆
Stem		 手轮
Hand
wheel
Do		 升程
Lift
Range
m		 参考重量
Weight (kg)
L≈ H≈ D D1 D2 do b n个 Th. d □
1.0 50 178 340 165 125 102 18 20 4 M16 8 Tr22x10(P5)LH 14 180 60 20.3
65 190 372 185 145 122 18 20 4 M16 9 Tr22x10(P5)LH 14 180 75 24.5
80 203 430 200 160 133 18 20 8 M16 9 Tr24x10(P5)LH 17 200 92 33.8
100 229 460 220 180 158 18 22 8 M16 10 Tr24x10(P5)LH 17 200 112 41.2
0.6 40 165 330 130 100 80 14 16 4 M12 6 Tr20x8(P4)LH 14 160 48 17
50 178 340 140 110 90 14 16 4 M12 8 Tr20x8(P4)LH 14 180 60 20.3
65 190 372 160 130 110 14 16 4 M12 9 Tr20x8(P4)LH 14 180 75 24.5
80 203 430 190 150 128 18 18 4 M16 9 Tr24x10(P5)LH 17 200 92 33.8
100 229 460 210 170 148 18 18 4 M16 10 Tr24x10(P5)LH 17 200 112 41.2
125 254 528 240 200 178 18 20 8 M16 10 Tr26x10(P5)LH 19 225 138 62.1
150 267 566 265 225 202 18 20 8 M16 11 Tr26x10(P5)LH 19 225 165 71.6
0.4 175 292 630 295 255 232 18 22 8 M16 11 Tr28x10(P5)LH 22 250 190 86.4
200 292 685 320 280 258 18 22 8 M16 11 Tr28x10(P5)LH 22 250 215 101.8
250 330 755 375 335 312 18 24 12 M16 13 Tr30x12(P6)LH 24 280 265 155.1
300 356 835 440 395 365 22 24 12 M20 13 Tr30x12(P6)LH 24 280 315 201.2
0.25 350 381 1050 490 445 415 22 26 12 M20 14 Tr36x12(P6)LH 27 320 365 298.3
400 406 1145 540 495 465 22 28 16 M20 15 Tr36x12(P6)LH 27 360 418 372.1
450 432 1330 595 550 520 22 28 16 M20 16 Tr40x12(P6)LH 32 400 468 560.0
500 457 1420 645 600 570 22 30 20 M20 16 Tr40x12(P6)LH 32 450 518 627.4
声明：本文中所有文字、数据、图片均只适用于参考，船用法兰不锈钢闸阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
