船用止回阀

船用法兰式直角型青铜止回阀

GB/T589-1993 船用法兰青铜止回阀 Marine Bronze Flanged Check Valves 性能规范 Technical Data B、BS船用法兰式直角型青铜止回阀性能规范公称压力 Nominal Pressure(MPa) 公称通径 Nominal Diameter(mm) 适用介质 Applicable Medium 0.6 15-125 淡水、海...

产品型号：B型、BS型

产品口径（DN）：15~125(mm)

产品压力（PN）：0.6~2.5(Mpa)

更新日期：2015-07-03

免费询价

24小时免费咨询电话021-80392609

产品详情

GB/T589-1993船用法兰青铜止回阀
Marine Bronze Flanged Check Valves

性能规范 Technical Data

B、BS船用法兰式直角型青铜止回阀性能规范
公称压力 Nominal Pressure(MPa)	公称通径 Nominal Diameter(mm)	适用介质 Applicable Medium
0.6	15-125	淡水、海水、滑油、燃油和t≤250℃蒸汽 sea water,Fresh water,Lubricanting oil,Fuel oil,t≤250℃steam
1.0	65-125
1.6	65-125
2.5	15-100

主要零部件材质Materials of Main Parts

B、BS船用法兰式直角型青铜止回阀主要零部件材质
零件名称Parts Name	材料 Material
零件名称Parts Name	名称Name	牌号Marks
阀体、阀盖、阀盘Body、Cover、Disc	铸锡青铜 Cast Tin Bronze	ZCuSn10Zn2,ZCuSn5Pb5Zn5

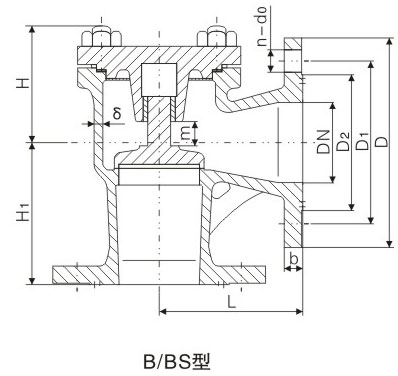

基本尺寸Dimensions

PN1.0、1.6、2.5MPa的B型船用法兰式直角型青铜止回阀基本尺寸
公称压力 PN(Mpa)	公称通径 DN(mm)	结构尺寸 Structure Dimension			壁厚 Thickness δ	法兰 Flange					螺栓 Bolt		升程 Lift Range m	参考重量 Weight(kg)
		L	H≈	H1		法兰 Flange					螺栓 Bolt			参考重量 Weight(kg)
		B型	B型	B型		D	D1	D2	do	b	n个	Th.		B型
1.0	65	115	94	115	6	155	123	104	15	14	6	M14	19	11.3
	80	125	104	125	6	170	138	118	15	14	8	M14	23	14.3
	100	150	117	135	6	190	158	138	15	14	8	M14	28	22.7
	125	175	129	155	7	215	183	164	15	14	10	M14	35	30.4
1.6	125	175	143	155	7	225	187	168	17	17	10	M16	35	40.0
2.5	20	75	66	75	5	95	68	48	13	12	4	M12	6	3.5
	25	80	67	80	5	105	73	56	13	13	4	M12	7	4.1
	32	85	68	85	5	115	83	64	15	13	6	M14	9	4.8
	40	90	76	90	5	125	93	74	15	14	6	M14	12	6.0
	50	95	85	95	6	135	103	84	15	14	6	M14	15	8.2
	65	115	94	115	7	170	132	110	17	17	8	M16	19	11.5
	80	125	110	125	8	185	147	126	17	19	8	M16	23	17.3
	100	150	118	135	8	205	167	146	17	19	10	M16	28	25.7

PN0.6、1.6、2.5MPa的BS型船用法兰式直角型青铜止回阀基本尺寸
公称压力 PN(Mpa)	公称通径 DN(mm)	结构尺寸 Structure Dimension			壁厚 Thickness δ	法兰 Flange					螺栓 Bolt		升程 Lift Range m	参考重量 Weight(kg)
		L	H≈	H1		法兰 Flange					螺栓 Bolt			参考重量 Weight(kg)
		BS型	BS型	BS型		D	D1	D2	do	b	n个	Th.		BS型
0.6	15	90	70	90	4	80	55	40	11	12	4	M10	7	3.2
	20	95	70	95	4	95	65	50	11	12	4	M10	7	3.6
	25	100	70	100	4	100	75	60	11	14	4	M10	7	4.0
	32	105	70	105	5	120	90	70	14	15	4	M12	9	5.4
	40	115	77	115	5	130	100	80	14	16	4	M12	12	6.8
	50	125	80	125	5	140	110	90	14	17	4	M12	15	9.2
	65	145	89	145	6	160	130	110	14	17	4	M12	19	12.2
	80	155	112	155	6	190	150	128	18	19	4	M16	23	17.7
	100	175	113	175	6	210	170	148	18	20	4	M16	28	23.8
	125	200	123	200	7	240	200	178	18	20	8	M16	35	31.9
1.6	65	145	97	145	6	185	145	122	18	17	4	M16	19	14.4
	80	155	117	155	6	200	160	133	18	19	4	M16	23	20.8
	100	175	121	175	6	220	180	158	18	20	8	M16	28	31.3
	125	200	129	200	7	250	210	184	18	22	8	M16	35	37.2
2.5	15	90	70	90	5	95	65	47	14	12	4	M12	7	4.2
	20	95	70	95	5	105	75	58	14	12	4	M12	7	4.6
	25	100	70	100	5	115	85	68	18	14	4	M12	7	5.4
	32	105	70	105	5	140	100	78	18	15	4	M16	9	7.1
	40	115	77	115	5	150	110	88	18	16	4	M16	12	8.7
	50	125	81	125	6	165	125	102	18	17	4	M16	15	10.7
	65	145	97	145	7	185	145	122	18	17	8	M16	19	14.7
	80	155	117	155	7	200	160	133	18	19	8	M16	23	21.1
	100	175	121	175	8	235	190	158	22	20	8	M20	28	31.8

声明：本文中所有文字、数据、图片均只适用于参考，船用法兰式直角型青铜止回阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
