船用外螺纹直角型青铜止回阀
GB/T597-1983船用外螺纹青铜止回阀 Marine bronze male thread check valve 性能规范 Technical Data 船用外螺纹直角型青铜止回阀性能规范 公称压力 Nominal Pressure (MPa) 公称通径 Nominal Diameter (mm) 适用介质 Applicable medium 4.0 10-32 海水、淡水...
- 产品详情
GB/T597-1983船用外螺纹青铜止回阀
Marine bronze male thread check valve
性能规范 Technical Data
主要零部件材质Materials of Main Parts
Marine bronze male thread check valve
性能规范 Technical Data
|
公称压力 Nominal Pressure (MPa) |
公称通径 Nominal Diameter (mm) |
适用介质 Applicable medium |
|---|---|---|
| 4.0 | 10-32 |
海水、淡水、滑油、燃油和t≤250℃蒸汽 Sea water,Fresh water.Lubricanting oil,Fuel oil, t≤250℃ steam. |
主要零部件材质Materials of Main Parts
|
零件名称 Parts name |
材料 Material |
|
|---|---|---|
| 名称Name | 牌号Marks | |
| 阀体Body | 铸铝青铜 Cast Aluminum Bronze | ZCuAI9Mn2 |
| 阀盖、阀盘Cover、Disc | 铝青铜 Aluminum Bronze | CuAI9Mn2 |

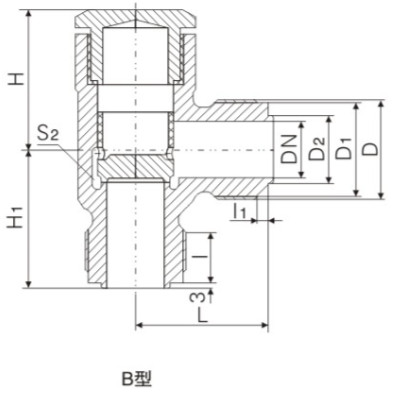

基本尺寸Dmiensions
|
公称通径 DN (mm) |
结构尺寸 Structure Dimension |
螺纹接头 Thread Joint |
扳手尺寸 Wrench size S2 |
升程 Lift Range m |
参考重量 Weight (kg) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H≈ | H1 | |||||||||
| B型 | B型 | D | D1 | D2 | I | h | B型 | B型 | |||
| 10 | 47 | 54 | 41 | M27x1.5 | 24.8 | 14 | 16 | 3 | 32 | 7 | 0.58 |
| 15 | 55 | 61 | 52 | M36x2 | 33 | 22 | 22 | 5 | 41 | 10 | 0.94 |
| 20 | 58 | 65 | 55 | M39x2 | 36 | 25 | 23 | 5 | 46 | 12 | 1.24 |
| 25 | 65 | 70 | 64 | M48x2 | 45 | 32 | 26 | 6 | 50 | 14 | 1.58 |
| 32 | 70 | 84 | 72 | M56x2 | 53 | 38 | 28 | 6 | 60 | 16 | 2.61 |
声明：本文中所有文字、数据、图片均只适用于参考，船用外螺纹直角型青铜止回阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
-
