蝶阀

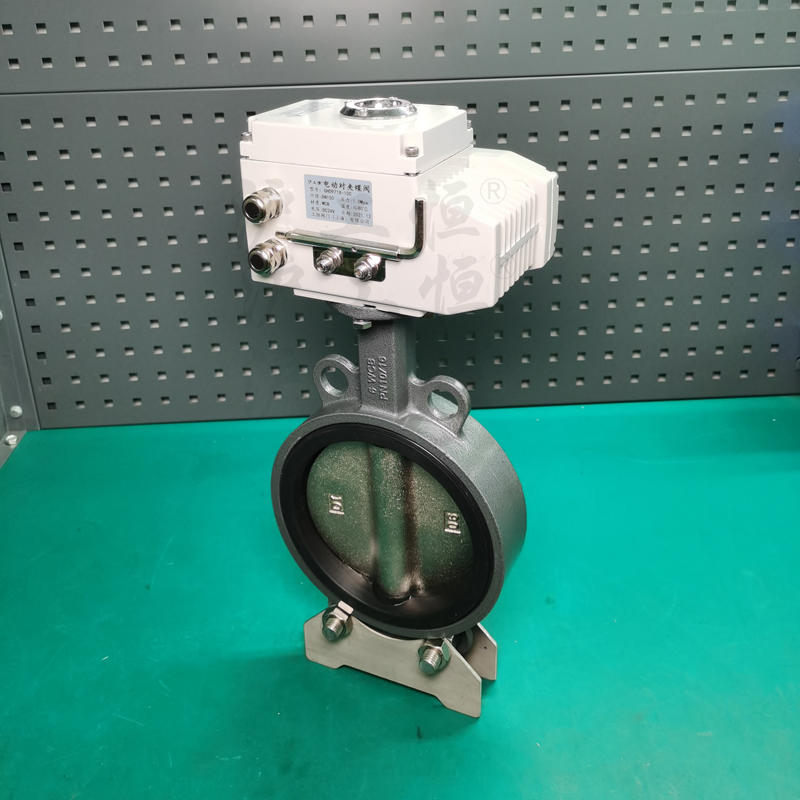

GHWD971X-16C电动碳钢对夹式蝶阀-电动无销软密封蝶阀

一、电动污水对夹蝶阀 D971X-16Q 户外型防锈电动蝶阀 水务污水市政楼宇管道用 产品概述: 电动 污水对夹 蝶阀密封形式分为(三偏心金属密封电动对夹蝶阀、硬密封电动对夹蝶阀、软密封电动对夹蝶阀、中线软密封电动对夹蝶阀、双偏心软密封电动对夹蝶阀)几种形...

产品型号:

产品口径(DN):(mm)

产品压力(PN):(Mpa)

更新日期:2022-08-03

免费询价

24小时免费咨询电话021-80392609

  • 产品详情




一、电动污水对夹蝶阀 D971X-16Q 户外型防锈电动蝶阀 水务污水市政楼宇管道用 产品概述:

 电动污水对夹蝶阀密封形式分为(三偏心金属密封电动对夹蝶阀、硬密封电动对夹蝶阀、软密封电动对夹蝶阀、中线软密封电动对夹蝶阀、双偏心软密封电动对夹蝶阀)几种形式,采用部分回转型电动执行器和对夹式蝶阀阀体组成,电动污水对夹蝶阀可用于现场要求空间比较窄、管道距离较短的场合。蝶阀体内无连杆、螺栓等、工作可靠、使用寿命长,可以多工位安装,不受介质流向影响。广泛应用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中,作为气体介质调节流量或切断装置。


二、电动污水对夹蝶阀 D971X-16Q 户外型防锈电动蝶阀 水务污水市政楼宇管道用 主要技术参数:

 电动对夹蝶阀-阀体
阀体形式:直通铸造阀
公称通径:DN501000mm
公称压力:PN1.0、1.6、2.5MPa
法兰标准:JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
连接形式:法兰式、对夹式
阀盖形式:整体式
压盖型式:压板压紧式
密封填料:V型聚四氟乙烯填料、柔性石墨填料

电动对夹蝶阀-阀内件
阀板形式:蝶形
流量特性:近似等百分比

电动对夹蝶阀-执行机构
执行器型号:DZW、EOA、381R
电源电压:220V/50Hz、380V/50Hz、
输入信号:4-20mA或1-5V·DC、
输出信号:4-20mAt;DC

防护等级:IP65/67、
隔爆标志:ExdBT4、
手操功能:手柄/手轮



、 电动污水对夹蝶阀 D971X-16Q 户外型防锈电动蝶阀 水务污水市政楼宇管道用 主要特点:

1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、密封件可以更换,密封性能可靠达到双向密封零泄漏。
3、密封材料耐老化、耐腐蚀,使用寿命长等特点。
4、两截式阀杆无销连接,结构简单紧凑,维修方便。
5、阀座密封与靠背一体结构,减少阀座变形量。
6、阀杆轴向定位装置,增强密封性、减少阀门扭矩。
7、可以任何位置安装,维修方便。
























声明:本文中所有文字、数据、图片均只适用于参考,GHWD971X-16C电动碳钢对夹式蝶阀-电动无销软密封蝶阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
