D643H气动硬密封蝶阀更新日期:2020-03-13

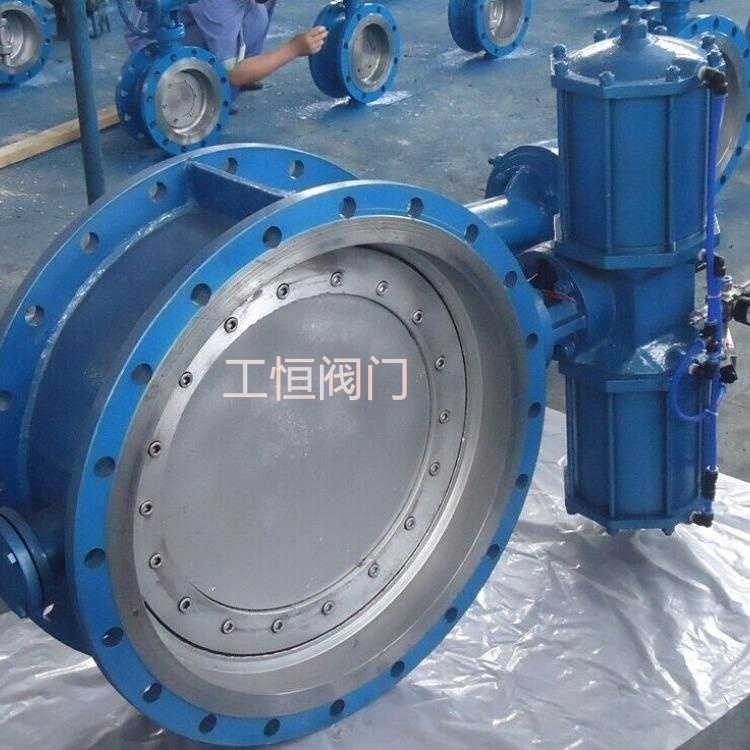

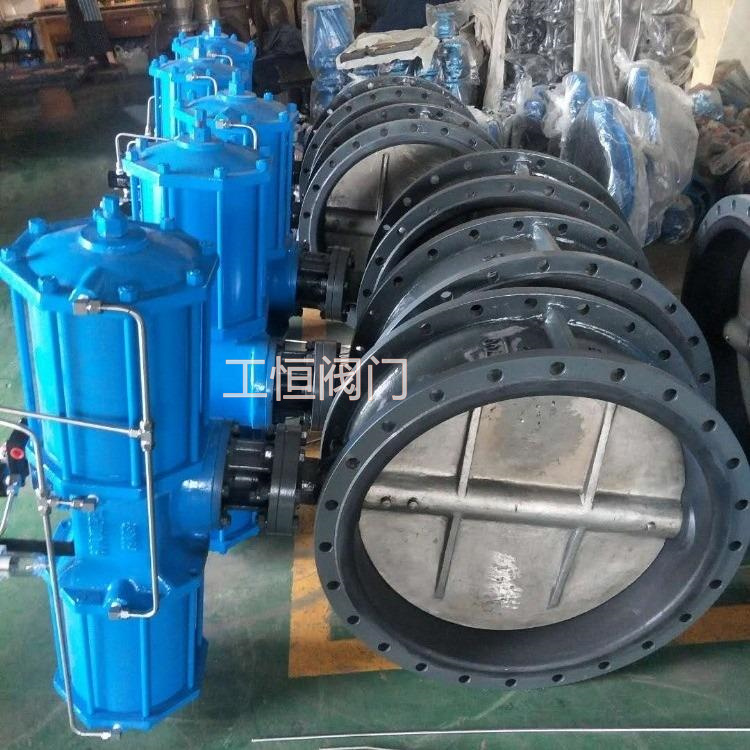

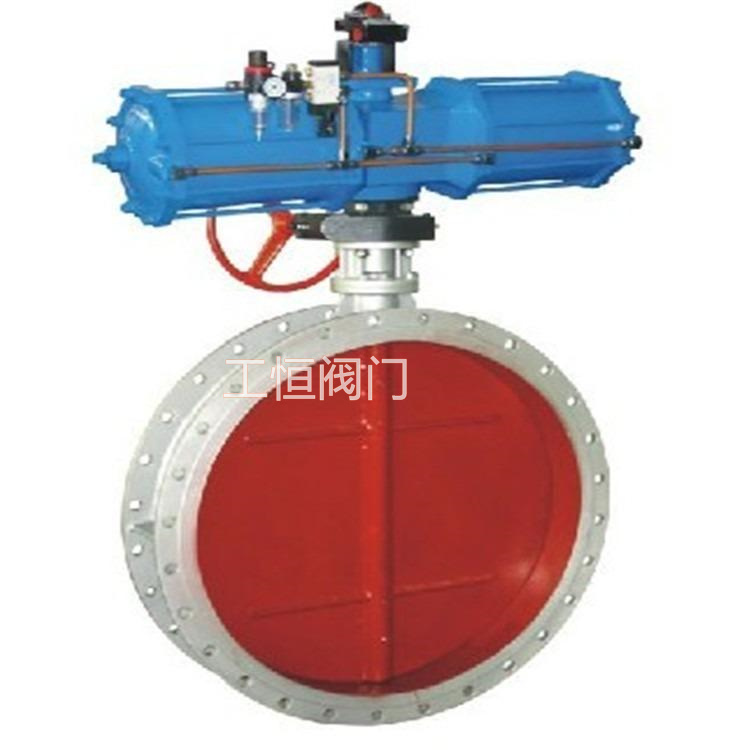

D643H气动硬密封蝶阀

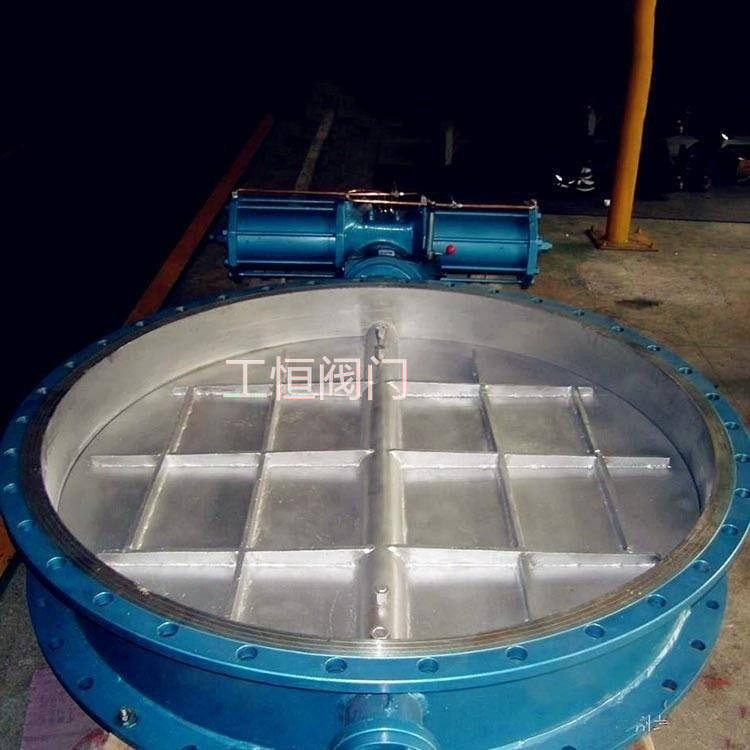

D643H气动硬密封蝶阀本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重***点,无论在低温和高温的情况下,均具有***良的密封性能,具有耐腐蚀,使用寿命长等大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。特点。碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长。本阀具有双向密封功能,安装时不受介质流向的,也不受空间位置的影响,可在任何方向安装。驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

主要技术参数

公称通经DN(mm) 50~2000
公称药理PN(MPa) 0.6 1.0 1.6 2.5
密封试验(MPa) 0.66 1.1 1.76 2.75
强度试验(MPa) 0.9 1.5 2.4 3.75
适用温度 碳钢:-29℃~425℃不锈钢:-40℃~650℃
适用介质 水、空气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动

主要零部件材料

零件名称 材料
阀体 WCB、合金钢、不锈钢、QT450-10
蝶板 WCB、合金钢、不锈钢、QT450-10
阀轴 2Cr13不锈钢、合金钢
密封圈 不锈钢圈
填料 柔性石墨

采用标准

制造标准 /T 8527-97
法兰标准 GB9113-2000
结构长度标准 GB12221-89
检验标准 GB/T 13927-92

D643H-10/16/气动硬密封蝶阀主要外形连接尺寸(单位:mm)

公称通经(DN) 主要尺寸 法兰尺寸和螺栓规格
1.0MPa 1.6MPa
L H H1 D1 4-Ф-M D1 4-Ф-M
50 43 625 112 125 Ф18 125 Ф18
65 46 625 115 145 Ф18 145 Ф18
80 49 645 120 160 Ф18 160 Ф18
100 56 675 138 180 Ф18 180 Ф18
125 64 715 164 210 Ф18 210 Ф18
150 70 800 175 240 Ф23 240 Ф23
200 71 850 208 295 M20 295 M20
250 76 925 243 350 M20 355 M24
300 83 1035 283 400 M20 410 M24
350 92 1070 310 460 M20 470 M24
400 102 1190 340 515 M24 525 M27
450 114 1250 380 565 M24 585 M27
500 127 1290 410 620 M24 650 M30
600 154 1455 470 725 M27 770 M33
700 165 1585 550 840 M27 840 M33
800 190 1700 640 950 M30 950 M36
900 203 1965 710 1050 M30 1050 M36
1000 216 2015 770 1160 M33 1170 M39
1200 254 2250 890 1380 M36 1390 M45
