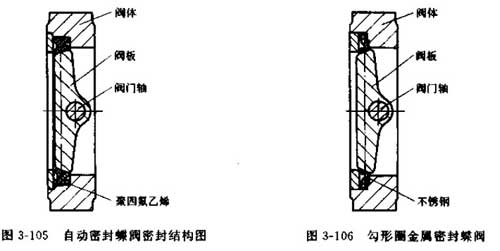

图3-105所示为一种自动密封蝶阀的密封结构。
(1)结构特点。
1)当阀座或阀板上的密封元件设计时，保证阀板处于关闭位置后，密封元件在介质压力的作用下可产生弹性变形。
2)在阀板处于关闭位置时，密封副两密封面间有少量的过盈。
(2)蝶阀密封原理
1)当阀板转动到关闭状态时，阀板少量挤压阀座，使密封副两密封面间建立起初始密封比压；
2)由于介质压力的作用，使阀座或阀板上的弹性密封元件产生弹性变形并在密封副两密封面之间形成足够的密封比压，以保证蝶阀的密封。
图3-106所示密封结构，采用不锈钢金属阀座。
(3)密封副密封性能失效的主要原因。
1)密封元件老化弹性失效，在介质压力作用下不产生弹性变形。
2)密封副机械磨损、擦伤。
3)介质气蚀、冲蚀密封面。
4.自动密封蝶阀的特点
1)相对充压密封蝶阀结构简单，成本低；
2)密封性能受介质压力变化影哨大；
3)当介质压力降低时，很难密封；
4)可根据使用需要设计成单向或双向密封；
