阀门图例符号大全更新日期：2020-03-13

阀门图例符号大全

阀门图例简介：

阀门图例（阀门图形符号）是指用绘图的方式将阀门用简单的图形描绘出来进行标注。阀门图例起到一个示意、标准的作用，一般来说，阀门图例的差异都不大，但也会存在一定程度上的区域性差别。阀门图例大全包括各个种类阀门的图例，其中也包含了球阀、蝶阀、闸阀、截止阀等多种常用阀门的符号信息。在给排水制图中，阀门图例大全是重要的参考资料。不同种类的阀门符号表示都不同，为帮助大家掌握各个阀门的符号表示方法，下面就为大家汇总下阀门图例大全，以供大家查阅。

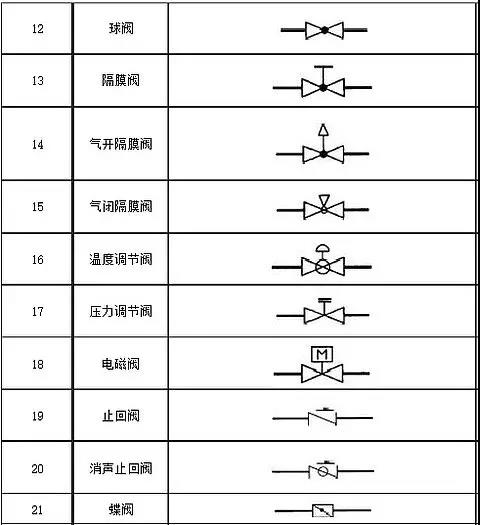

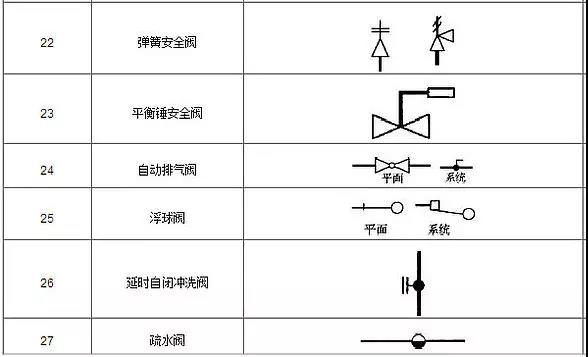

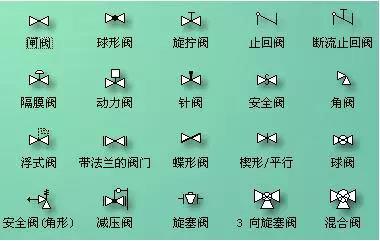

阀门图例大全：
