一种阀门启闭振动及噪声的阀门缓冲结构更新日期：2021-03-20

阀门是靠阀体和阀瓣的配合来控制输送介质。阀门关闭后，其进口端与出口端的压力不同，产生压差，在阀门开启的瞬间，压差的存在会造成介质通过阀门时，对阀门部件及管道产生的瞬间冲击力，导致阀门振动，并伴有噪声产生。振动对阀门及与其相连的管路的密封性能、使用以及其他用于的设备产生影响。在一些特定的高压工况下，特别是应用于高压管路系统上的阀门，其振动尤为剧烈，不能满足平稳、振动幅度小、噪声低的要求。

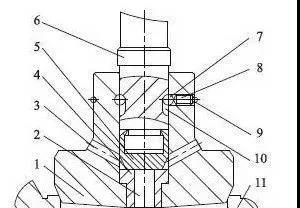

阀门缓冲结构是在与阀体相配合的阀瓣上开设贯通的通孔和2 个对称设置的旁通孔(不限于2 个) ，旁通孔与通孔相连通。从阀瓣密封端面到旁通孔处的通孔段设置密封座，密封座上设有密封瓣，构成密封组件。密封组件处于关闭状态时，旁通孔与下部的通孔不连通，密封组件处于开启状态时，旁通孔与下部的通孔连通，将阀门的进口与出口端相连通。密封瓣与传动杆一端连接，传动杆另一端伸出通孔外与驱动机构连接。限位槽的高度即为密封瓣在阀瓣通孔内移动的距离，应满足密封组件开启后将阀瓣下部的通孔与旁通孔连通。

开启阀门时，在驱动机构的带动下传动杆上升，与其连接的密封瓣随之上升，此时阀瓣不动，密封组件先被打开，介质将通过通孔和旁通孔从阀门进口端进入到出口端，通过少量流入的介质平衡阀门进出口端的压力。随着传动杆继续上升，在限位机构的限制下，密封瓣与阀瓣同时上移，阀门开启。反之，传动杆向下移动，先关闭密封组件，随着传动杆的继续下移，阀门关闭。
阀门缓冲结构通过调节阀门进、出口压力，实现振动和噪声，保证阀门使用性能。阀瓣上设有通孔和与通孔相通的旁通孔，通孔与旁通孔之间设置密封组件，密封组件的密封瓣与传动杆相连接，传动杆与阀瓣之间设有限位机构。阀瓣壁上开设通孔，传动杆上与通孔相对的位置处设限位槽，限位球位于通孔与限位槽内，通孔内设有限制限位球移动的限位螺钉。
阀门缓冲结构是在阀门的阀瓣上开设通孔和少2 个对称设置的旁通孔。通孔与旁通孔是相通的，可以将阀门的进口与出口连通。通孔与旁通孔之间设有密封组件，用于将其连通或断开。密封组件的密封瓣与传动杆连接，传动杆与阀瓣之间设置限位机构，通过限位机构限制传动杆沿阀瓣通孔移动的范围。传动杆移动时，首先带动密封瓣移动，然后带动阀瓣移动。在阀门开启过程中，先有部分介质通过通孔和旁通孔从阀门进口端进入到出口端，以平衡阀门进口与出口压力，压差，减小介质对阀门元件的冲击。

在阀门阀瓣上设置缓冲结构，了阀门进出口端压差，实现压力平衡，缓解了介质对阀门的冲击。阀门缓冲结构适用于高压管路系统，阀门启闭平稳，振动幅度小，噪声低，延长部件的使用，满足工况使用要求。
