电动调节阀的结构和原理，常见故障及处理方法！更新日期：2021-04-14
电动调节阀是工业自动化过程控制中的重要执行单元仪表。结构由电动执行机构和调节阀连接组合后经过机械连接装配、调试安装构成电动调节阀。
执行器
在过程控制系统中，执行器接受调节器的指令信号，经执行机构将其转换成相应的角位移或直线位移，去调节机构，改变被控对象进、出的能量或物料，以实现过程的自动控制。在自动控制系统中，执行器是必不可少的组成部分。如果把传感器比拟成控制系统的感觉器官，调节器就是控制系统的大脑，而执行器则可以比拟为干具体工作的手。
执行器常常工作在高温、高压、深冷、强腐蚀、高粘度、易结晶、闪蒸、汽蚀、高压差等状态下，使用条件恶劣，因此，它是整个控制系统的薄弱环节。如果执行器选择或使用不当，往往会给生产过程自动化带来困难。在许多场合下，会导致控制系统的控制质量下降、调节失灵，因介质的易燃、易爆、有毒而造成严重的事故。为此，对于执行器的正确选用和安装、维修等各个环节，必须给予足够的注意。
执行器根据驱动动力的不同，可划分为气动执行器、液动执行器和电动执行器。
电动调节阀的结构与工作原理
1、电动调节阀的基本结构

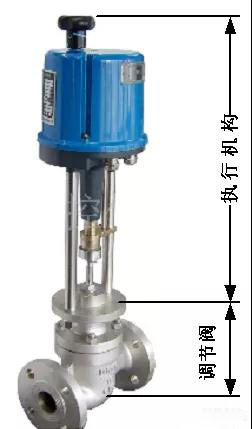

电动调节阀上部是执行机构，接受调节器输出的0～10mADC或4～20mADC信号，并将其转换成相应的直线位移，推动下部的调节阀动作，直接调节流体的流量。各类电动调节阀的执行机构基本相同，但调节阀（调节机构）的结构因使用条件的不同类型很多，常用的是直通单阀座和直通双阀座两种。
2、电动执行机构的基本结构

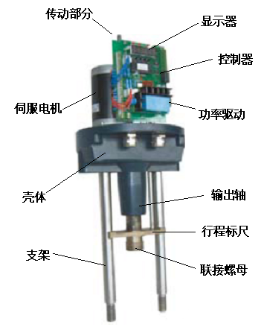

其电动执行器主要是由相互隔离的电气部分和传动部分组成，电机作为连接两个隔离部分的中间部件。电机按控制要求输出转矩，通过多级正齿轮传递到梯形丝杆上，梯形丝杆通过螺纹变换转矩为推力。因此梯形螺杆通过自锁的输出轴将直线行程传递到阀杆。执行机构输出轴带有一个防止传动的止转环，输出轴的径向锁定装置也可以做动位置指示器。输出轴止动环上连有一个旗杆，旗杆随输出轴同步运行，通过与旗杆连接的齿条板将输出轴位移转换成电信号，提供给智能控制板作为比较信号和阀位反馈输出。同时执行机构的行程也可由齿条板上的两个主限位开关开限制，并由两机械限位保护。
3、执行机构工作原理

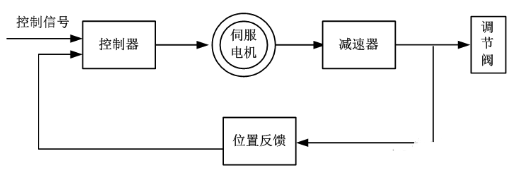

电动执行机构是以电动机为驱动源、以直流电流为控制及反馈信号，原理方块图如图3所示。当控制器的输入端有一个信号输入时，此信号与位置信号进行比较，当两个信号的偏差值大于规定的死区时，控制器产生功率输出，驱动伺服电动机转动使减速器的输出轴朝减小这一偏差的方向转动，直到偏差小于死区为止。此时输出轴就稳定在与输入信号相对应的位置上。
4、控制器结构

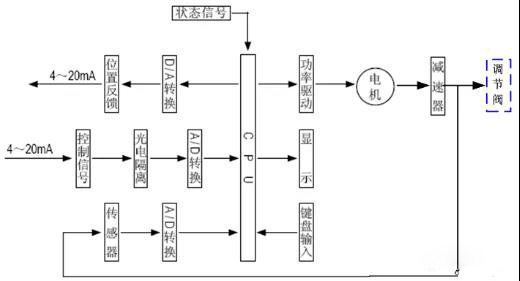

控制器由主控电路板、传感器、带LED 按键、分相电容、接线端子等组成。智能伺服放大器以专用单片微处理器为基础，通过输入回路把模拟信号、阀位电阻信号转换成数字信号，微处理器根据采样结果通过人工智能控制软件后，显示结果及输出控制信号。
5、调节阀的基本结构
调节阀与工艺管道中被调介质直接接触，阀芯在阀体内运动，改变阀芯与阀座之间的流通面积，即改变阀门的阻力系数就可以对工艺参数进行调节。

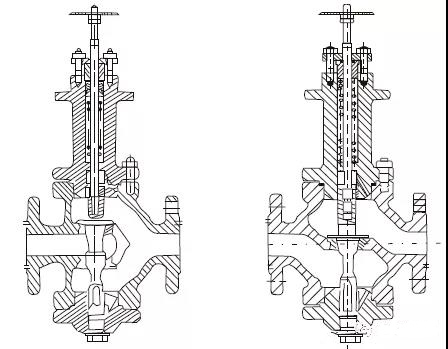

下图给出直通单阀座和直通双阀座的典型结构，它由上阀盖(或高温上阀盖)、阀体、下阀盖、阀芯与阀杆组成的阀芯部件、阀座、填料、压板等组成。
直通单阀座的阀体内只有一个阀芯和一个阀座，其特点是结构简单、泄漏量小(甚可以切断)和允许压差小。因此，它适用于要求泄漏量小，工作压差较小的干净介质的场合。在应用中应特别注意其允许压差，防止阀门关不死。直通双座调节阀的阀体内有两个阀芯和阀座。它与同口径的单座阀相比，流通能力约大20%～25%。因为流体对上、下两阀芯上的作用力可以相互抵消，但上、下两阀芯不易同时关闭，因此双座阀具有允许压差大、泄漏量较大的特点。故适用于阀两端压差较大，泄漏量要求不高的干净介质场合，不适用于高粘度和含纤维的场合。
常见故障及解决方法
1、执行器不动作,但控制模块电源和信号灯均亮处理方法：检查电源电压是否正确；电动机是否断线；十芯插头从端到各线终端是否断线；电动机、电位器、电容各接插头是否良好；用对比互换法判断控制模块是否良好。
2、执行器不动作, 电源灯亮而信号灯不亮处理方法：检查输入信号极性等是否正确；用对比互换法判断控制模块是否良好。
3、调节系统参数整定不当导致执行器频繁振荡处理方法：调节器的参数整定不合适，会引起系统产生不同程度的振荡。对于单回路调节系统，比例带过小，积分时间过短，微分时间和微分增益过大都可能产生系统振荡。可以通过系统整定的方法，合理的选择这些参数，使回路保持稳定速度。
4、执行器电机发热迅速、震荡爬行、短时间内停止动作处理方法：用交流2V 电压档测控制模块输入端是否交流干扰动；检查信号线是否和电源线隔离；电位器及电位器配线是否良好；反馈组件动作是否正常。
5、执行器动作呈步进、爬行现象、动作缓慢处理方法：检查器传来的信号动作时间是否正确。
6、执行器位置反馈信号太大或太小处理方法：检查“零位”和“行程”电位器调整是否正确；更换控制模块判断。
7、加信号后执行器全开或全关，限位开关也不停处理方法：检查控制模块的功能选择开关是否在正确位置；“零位”和“行程”电位器调整是否正确；更换控制模块判断。
8、执行器震荡、鸣叫处理方法：主要是因为灵敏度调得太高，不灵敏区太小，过于灵敏，致使执行器小回路无法稳定而产生振荡，可逆时针微调灵敏度电位器灵敏度；流体压力变化太大，执行机构推力不足；调节阀选择大了、阀常在小开度工作。
9、执行器动作不正常，但限位开关动作后电机不停止处理方法：检查限位开关、限位开关配线是否有故障；更换控制模块判断。
10、执行器皮带断处理方法：检查执行器内部传动部分是否损坏卡住；“零位”和“行程”电位器调整是否正确；限位开关是否正确。
执行器
在过程控制系统中，执行器接受调节器的指令信号，经执行机构将其转换成相应的角位移或直线位移，去调节机构，改变被控对象进、出的能量或物料，以实现过程的自动控制。在自动控制系统中，执行器是必不可少的组成部分。如果把传感器比拟成控制系统的感觉器官，调节器就是控制系统的大脑，而执行器则可以比拟为干具体工作的手。
执行器常常工作在高温、高压、深冷、强腐蚀、高粘度、易结晶、闪蒸、汽蚀、高压差等状态下，使用条件恶劣，因此，它是整个控制系统的薄弱环节。如果执行器选择或使用不当，往往会给生产过程自动化带来困难。在许多场合下，会导致控制系统的控制质量下降、调节失灵，因介质的易燃、易爆、有毒而造成严重的事故。为此，对于执行器的正确选用和安装、维修等各个环节，必须给予足够的注意。
执行器根据驱动动力的不同，可划分为气动执行器、液动执行器和电动执行器。
电动调节阀的结构与工作原理
1、电动调节阀的基本结构
电动调节阀上部是执行机构，接受调节器输出的0～10mADC或4～20mADC信号，并将其转换成相应的直线位移，推动下部的调节阀动作，直接调节流体的流量。各类电动调节阀的执行机构基本相同，但调节阀（调节机构）的结构因使用条件的不同类型很多，常用的是直通单阀座和直通双阀座两种。
2、电动执行机构的基本结构
其电动执行器主要是由相互隔离的电气部分和传动部分组成，电机作为连接两个隔离部分的中间部件。电机按控制要求输出转矩，通过多级正齿轮传递到梯形丝杆上，梯形丝杆通过螺纹变换转矩为推力。因此梯形螺杆通过自锁的输出轴将直线行程传递到阀杆。执行机构输出轴带有一个防止传动的止转环，输出轴的径向锁定装置也可以做动位置指示器。输出轴止动环上连有一个旗杆，旗杆随输出轴同步运行，通过与旗杆连接的齿条板将输出轴位移转换成电信号，提供给智能控制板作为比较信号和阀位反馈输出。同时执行机构的行程也可由齿条板上的两个主限位开关开限制，并由两机械限位保护。
3、执行机构工作原理
电动执行机构是以电动机为驱动源、以直流电流为控制及反馈信号，原理方块图如图3所示。当控制器的输入端有一个信号输入时，此信号与位置信号进行比较，当两个信号的偏差值大于规定的死区时，控制器产生功率输出，驱动伺服电动机转动使减速器的输出轴朝减小这一偏差的方向转动，直到偏差小于死区为止。此时输出轴就稳定在与输入信号相对应的位置上。
4、控制器结构
控制器由主控电路板、传感器、带LED 按键、分相电容、接线端子等组成。智能伺服放大器以专用单片微处理器为基础，通过输入回路把模拟信号、阀位电阻信号转换成数字信号，微处理器根据采样结果通过人工智能控制软件后，显示结果及输出控制信号。
5、调节阀的基本结构
调节阀与工艺管道中被调介质直接接触，阀芯在阀体内运动，改变阀芯与阀座之间的流通面积，即改变阀门的阻力系数就可以对工艺参数进行调节。
下图给出直通单阀座和直通双阀座的典型结构，它由上阀盖(或高温上阀盖)、阀体、下阀盖、阀芯与阀杆组成的阀芯部件、阀座、填料、压板等组成。
直通单阀座的阀体内只有一个阀芯和一个阀座，其特点是结构简单、泄漏量小(甚可以切断)和允许压差小。因此，它适用于要求泄漏量小，工作压差较小的干净介质的场合。在应用中应特别注意其允许压差，防止阀门关不死。直通双座调节阀的阀体内有两个阀芯和阀座。它与同口径的单座阀相比，流通能力约大20%～25%。因为流体对上、下两阀芯上的作用力可以相互抵消，但上、下两阀芯不易同时关闭，因此双座阀具有允许压差大、泄漏量较大的特点。故适用于阀两端压差较大，泄漏量要求不高的干净介质场合，不适用于高粘度和含纤维的场合。
1、执行器不动作,但控制模块电源和信号灯均亮处理方法：检查电源电压是否正确；电动机是否断线；十芯插头从端到各线终端是否断线；电动机、电位器、电容各接插头是否良好；用对比互换法判断控制模块是否良好。
2、执行器不动作, 电源灯亮而信号灯不亮处理方法：检查输入信号极性等是否正确；用对比互换法判断控制模块是否良好。
3、调节系统参数整定不当导致执行器频繁振荡处理方法：调节器的参数整定不合适，会引起系统产生不同程度的振荡。对于单回路调节系统，比例带过小，积分时间过短，微分时间和微分增益过大都可能产生系统振荡。可以通过系统整定的方法，合理的选择这些参数，使回路保持稳定速度。
4、执行器电机发热迅速、震荡爬行、短时间内停止动作处理方法：用交流2V 电压档测控制模块输入端是否交流干扰动；检查信号线是否和电源线隔离；电位器及电位器配线是否良好；反馈组件动作是否正常。
5、执行器动作呈步进、爬行现象、动作缓慢处理方法：检查器传来的信号动作时间是否正确。
6、执行器位置反馈信号太大或太小处理方法：检查“零位”和“行程”电位器调整是否正确；更换控制模块判断。
7、加信号后执行器全开或全关，限位开关也不停处理方法：检查控制模块的功能选择开关是否在正确位置；“零位”和“行程”电位器调整是否正确；更换控制模块判断。
8、执行器震荡、鸣叫处理方法：主要是因为灵敏度调得太高，不灵敏区太小，过于灵敏，致使执行器小回路无法稳定而产生振荡，可逆时针微调灵敏度电位器灵敏度；流体压力变化太大，执行机构推力不足；调节阀选择大了、阀常在小开度工作。
9、执行器动作不正常，但限位开关动作后电机不停止处理方法：检查限位开关、限位开关配线是否有故障；更换控制模块判断。
10、执行器皮带断处理方法：检查执行器内部传动部分是否损坏卡住；“零位”和“行程”电位器调整是否正确；限位开关是否正确。
