产品概述：
H64Y型电站焊接止回阀1500(Lb)～2500(Lb)适用于 Class1500～2500Lb，工作温度 -29～570℃ 的石油、化工、火力电站等各种工况的管路上。

主要外形和连接尺寸：

H64Y-1500(Lb)电站焊接止回阀主要外形和连接尺寸（mm)

公称通径PNS(in)	外形尺寸和连接尺寸			重量
	d	L	H
2	50	330	240	40
3	60	368	305	60
4	80	457	315	95
5	96	533	409	170
6	118	610	465	186
8	147	762	528	415
10	180	914	613	658
12	222	1041	680	1200
14	254	1118	745	1638

H64Y-2500Lb电站焊接止回阀主要外形和连接尺寸(mm)

公称通径PNS(in)	外形尺寸和连接尺寸			重量
	d	L	H
3	54	368	297	44
4	70	457	385	110
5	86	533	410	130
6	104	610	455	192
8	130	762	557	466
10	162	914	615	730
12	210	1041	715	1120
14	234	1118	790	1495
16	264	1245	815	1950
18	304	1397	815	2400

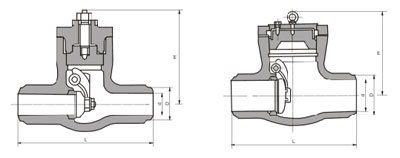

产品外形结构尺寸图： 安装注意事项:
止回阀的安装应注意以下事顶
1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所票箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
