产品概述

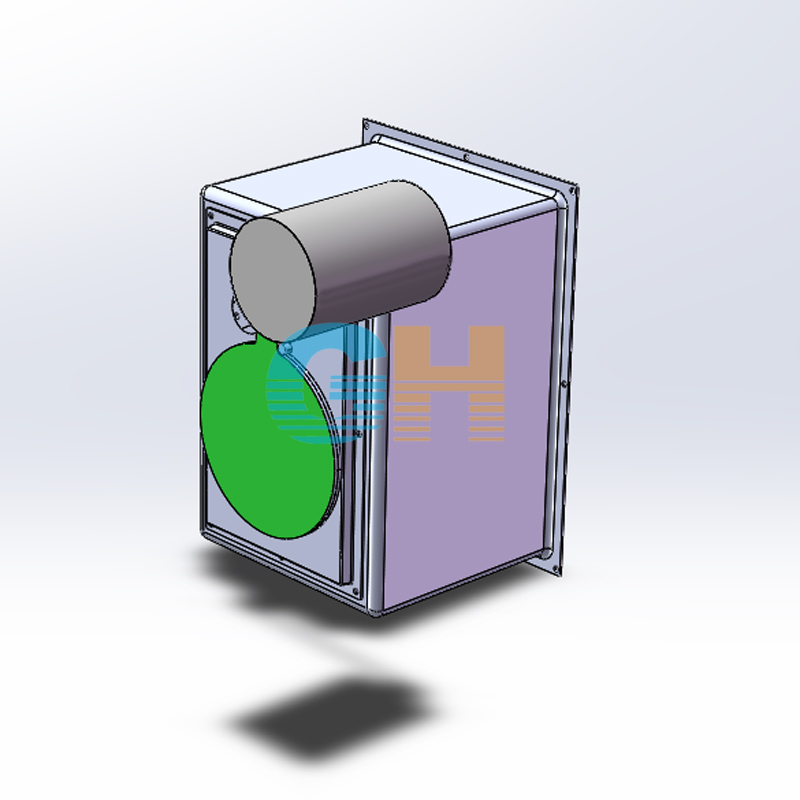

工恒牌浮筒式浮筒阀-带防倒灌自控截污装置是工恒阀门吸收国内外技术自主研发的防倒灌自控截污装置。防倒灌自控截污装置适用于雨污工程，市政雨污分流工程，防倒灌截污装置主要为工厂、别墅、住宅小区、商务楼等屋面和地面收集的雨水做弃流、过滤处理，一般安装在雨水收集的预过通环节，处理后可以使蓄水池的雨水更加干净，可绿化浇洒。工作原理为无雨天时，雨污合流管排出的水为污水，通过污水口进入污水管网。进入污水处理厂处理，此时雨水口处于常闭态，防止污水进入内河，污染河道，当有雨水进入井内时，污水口通过浮筒阀关闭，雨水口打开雨水排入内河，当水位下降到低水位时雨水恢复到关闭状态，污水口通过浮筒阀打开。如果内河水位暴涨，浮筒阀的防倒灌装置内的止回阀关闭污水口，可有效避免河水倒灌入井体内及雨污管口，防倒灌截污装罝采用304不绣钢冷作焊接成型，外形美观，巧妙的结构设计，安装简便，是雨水回收利用前期预处理的可以选择设备，为环保部大力推广产品。工恒生产的浮筒阀具有浮筒位置可调节的***点，不受溢流堰高低的影响，可根据现场溢流堰的高底自由调整浮筒的位置及角度，本防倒灌自控截污装置口径DN100-DN2000，多种口径便于客户参考互选型。本产品安装方便，浮筒阀主要在每个排污口装雨污分流设备。如不锈钢浮筒阀，不锈钢限流装置，不锈钢自控截污装置，浮筒式自控截污装置，城市污水处理项目使用了浮筒阀，使得城市水质明显得到了。

主要使用工况
1、合流管截污、初期雨水截污，需要防止河水倒灌的工况时。
2、小区排水管与道路市政管道衔接处。
3、道路交叉管道衔接处。
4、城市河道排放口。
5、工厂、别墅。

浮筒式浮筒阀-带防倒灌自控截污装置功能工作原理

一、晴天
晴天，浮筒式浮筒阀进水口内全部为污水，水量较小，井体内的水位低，浮筒式浮筒阀的浮筒在重力作用下使得浮筒阀阀板处于开启状态，防倒灌自控截污装置打开，此时污水全部经由浮筒式浮筒阀开口及防倒灌自控截污装置流向污水管网。

二、降雨时
降雨初期，浮筒式浮筒阀进水口的流量逐渐增大，井体内的水位也随之逐步上升，此时自动截污装置浮筒在浮力的作用小带动浮筒式浮筒阀阀板逐步关闭截污管口，此时初期雨水也经由装置开口流向污水管网。


三、降雨中期
随着降雨的继续增大，井体内的水位进一步上升，此时浮筒式浮筒阀阀板完全关闭，从而避免了大量雨水进入到污水管网，稀释的水从井体内排水口排出。

四、暴雨及特大暴雨时
暴雨及特大暴雨时，河水暴涨，河水的水位高于井体水位，未装本司带防倒灌自控截污装置情况下，此时河水会倒灌入井体内，装有本公司带防倒灌自控截污装置，河水倒灌将会被我司的防倒灌自控截污装置拦截，河水无法倒灌入井内。

五、降雨结束
随着降雨下降及结术，现状合流管内水位下降，浮筒式浮筒阀开口及防倒灌自控截污装置逐步开启，并恢复到初始状态，污水全部经由浮筒式浮筒阀开口及防倒灌自控截污装置流向污水管网。

自动截污装置安装步骤

一、安装前准备工作
1、检测截污井井体尺寸及各管道的位置布置是否和施工图纸相符。
2、浮筒阀安装在截污管口处立面，附壁式安装，截污管口处立面墙体需光洁、平整，对于不符合要求的需要进行处理。
3、自动截污装置浮筒阀需要垂直安装。
4、开关动作灵敏，不得承受额外阻力及重力。
5、现场应备有220V交流电源

二、安装步骤
1、用绳子或吊车将浮筒阀装置吊入井中。
2、将浮筒阀（自动截污装置）开口于井内截污管口对齐，并用膨胀螺丝固定。
3、用扳手依对角顺序拧紧膨胀螺丝。
4、将固定浮筒装置安装在壳体上，转动浮筒看是否灵活动作。
