产品概述
J41J-10衬胶直通式截止阀保证管路介质不与阀门壳体材料直接接触，J41J-10衬胶直通式截止阀中阀体，阀盖，阀瓣等内件均设计成衬里部件；阀座采用整体式聚合物作密封材料，在较宽的温度和压力范围内具有***良的密封性能；阀门选材广泛，规格齐全，是石油勘探 , 石化，化工，原油和天然气等输送管道的理想用阀。 适用介质：硫酸，氢氟酸，磷酸，氯气，强碱，王水等具有强腐蚀性的介质。

主要零部件材料表

J41J-10衬胶直通式截止阀主要零部件材料表

阀体	铸铁、球墨铸铁、碳钢、不锈钢
蝶板	铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
阀杆	碳钢镀镍磷、不锈钢
阀座密封圈	天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM
手轮	铸铁、碳钢

J41J衬胶截止阀测试
衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1

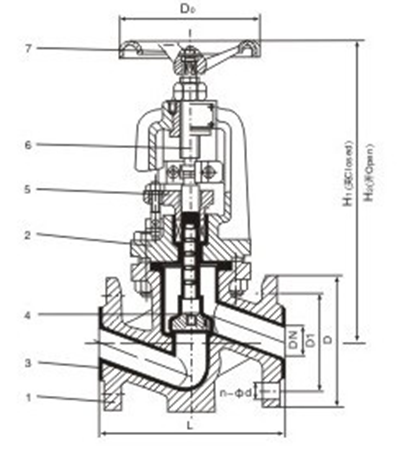

主要连接尺寸及重量

J41J-10衬胶直通式截止阀主要连接尺寸及重量(mm)

公称通径 DN	公称压力 MPa	工作压力 MPa	L mm	D mm	D1 mm	n-Φd mm	H1 mm	H2 mm	Do mm	质量
15	1.6 1.0	1.6 1.0	130	95	65	4-14	213	232	100	4
20			150	105	75	4-14	224	246	100	6
25			160	115	85	4-14	240	272	120	8
32			180	140	100	4-18	262	285	120	10.5
40			200	150	110	4-18	283	310	140	16.5
50			2360	165	125	4-18	311	345	140	18.
65			290	185	1451	4-18	366	410	160	26
80			310	200	60	6/2-18	388	430	200	36.5
100			350	220	180	6/2-18	463	535	280	58
125			400	250	210	6/2-18	495	575	380	64
150			480	285	240	6/2-22	560	60	320	85
200			495	340	295	6/2-22	615	715	360	155
250			622	405	355	10/2-22	790	935	500	243
300			698	460	410	10/2-22	908	1100	500	295

注：衬胶阀耐腐蚀情况参考衬橡胶阀门、衬塑料阀门各种化工介质耐腐蚀性能表。
