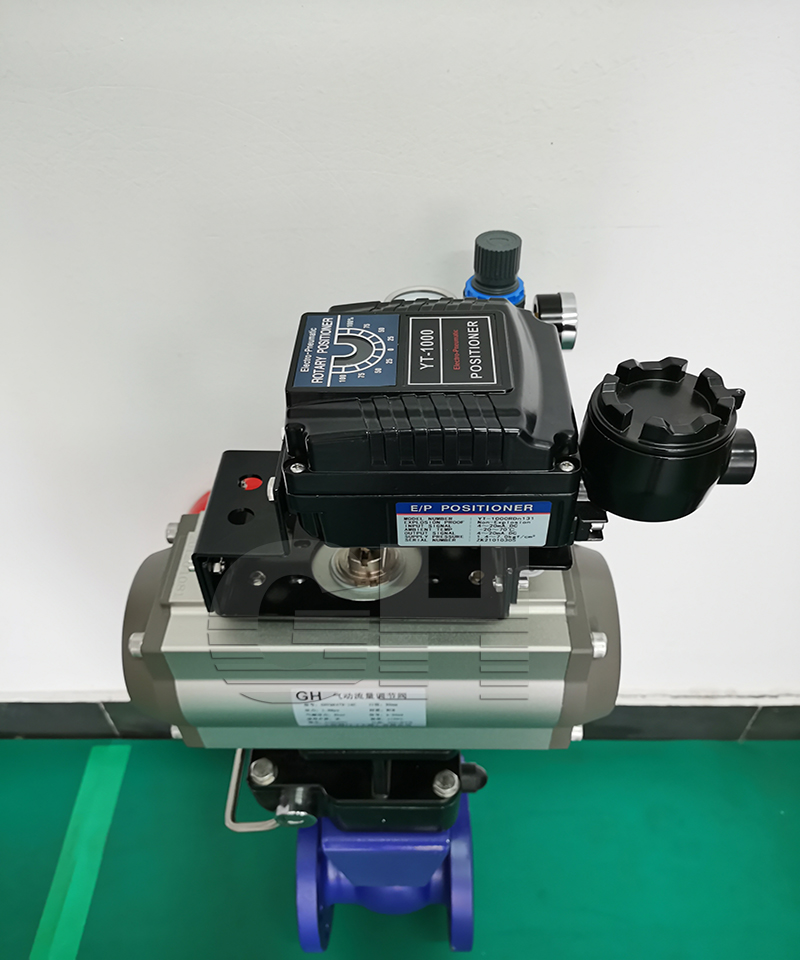

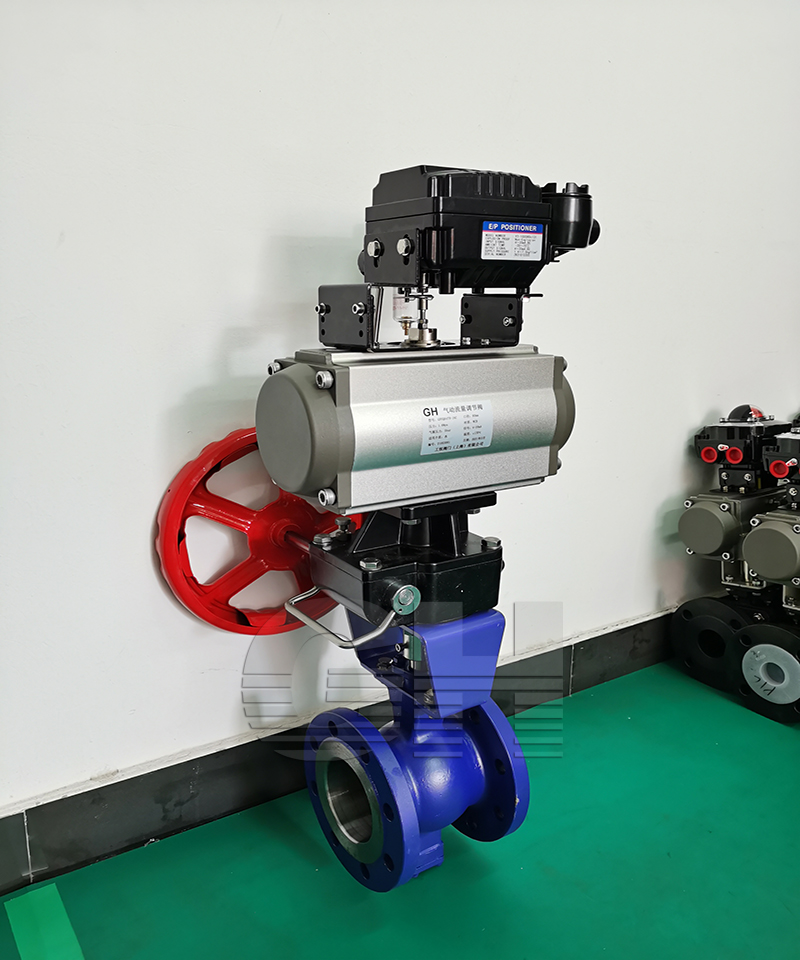

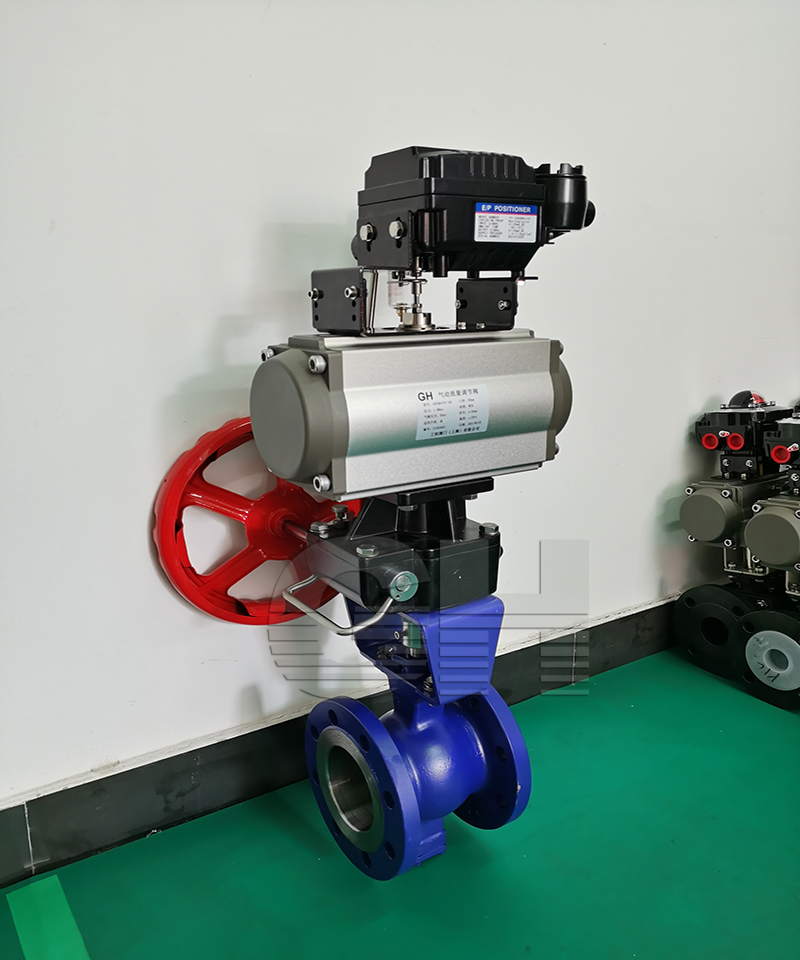

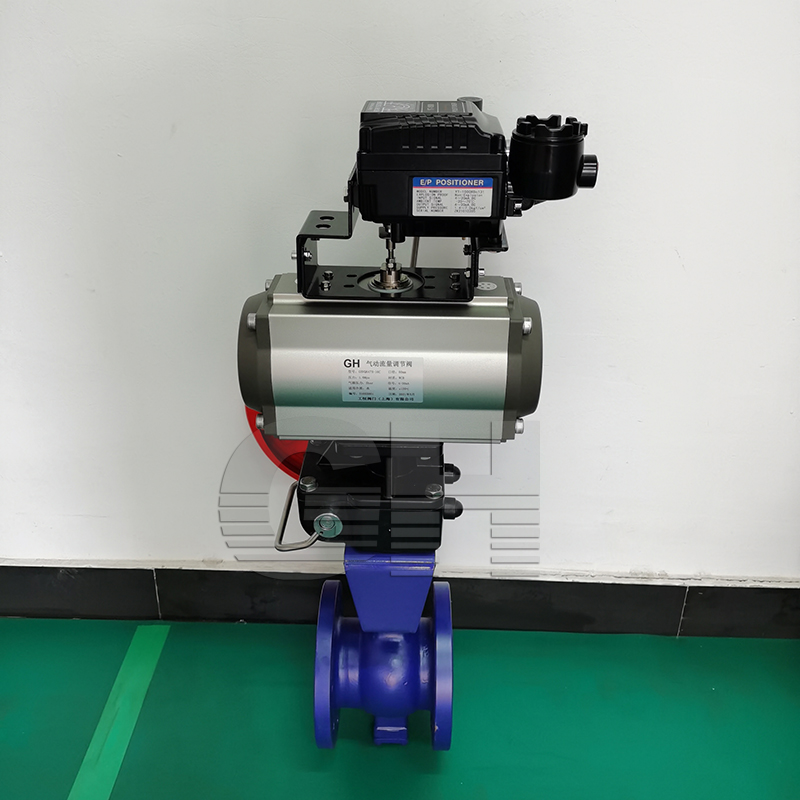

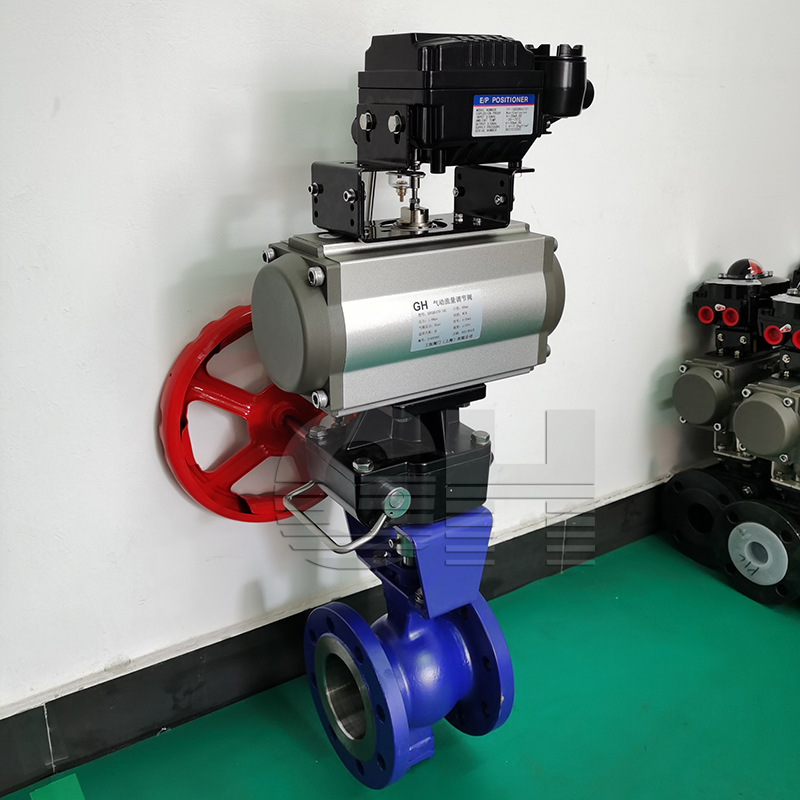

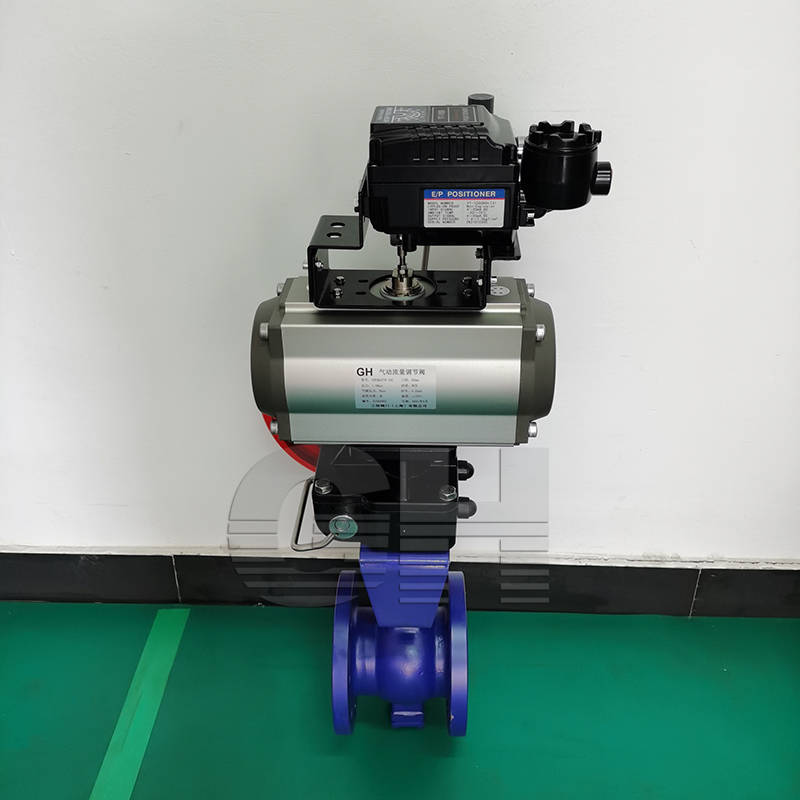

气动流量调节阀 碳钢法兰调节球阀 VQ6T47H
更新日期：2021-06-24
免费询价
24小时免费咨询电话021-80392609
- 产品详情
| *** : | GH/工恒 | 型号 : | VQ6T47H |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN15～300mm |
| 适用介质 : | 蒸汽、水、油品 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 执行器 | 用途 : | 调节 |
| 类型(通道位置) : | 直通式 |
产品详情
Product details
Product details
VQ641F气动动法兰球阀概述：
主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有以下一些***点：
1、流体阻力小、球阀是所有阀类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
VQ641F气动法兰球阀-执行机构
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。

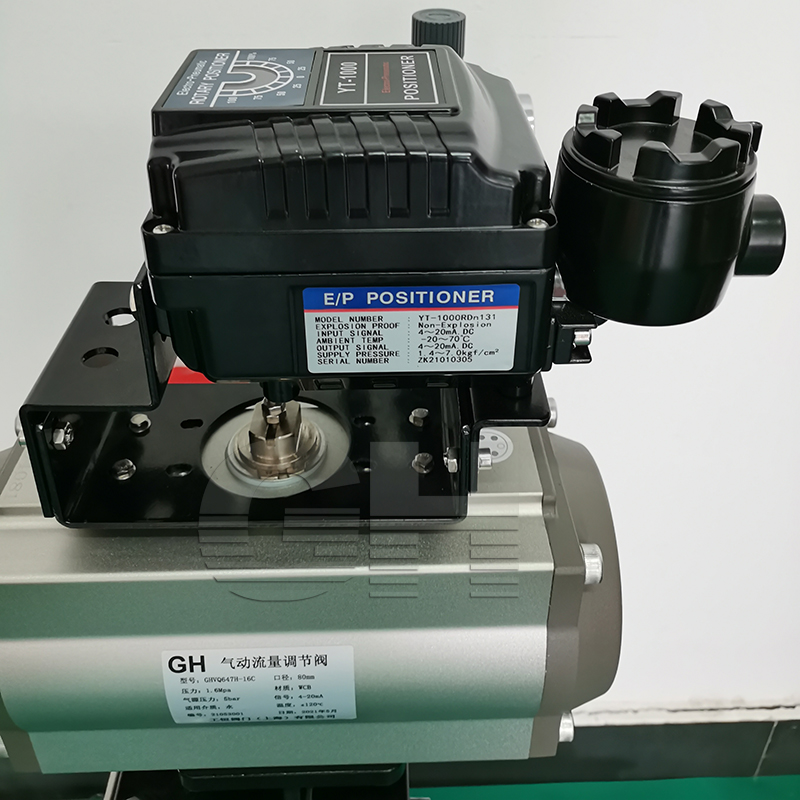

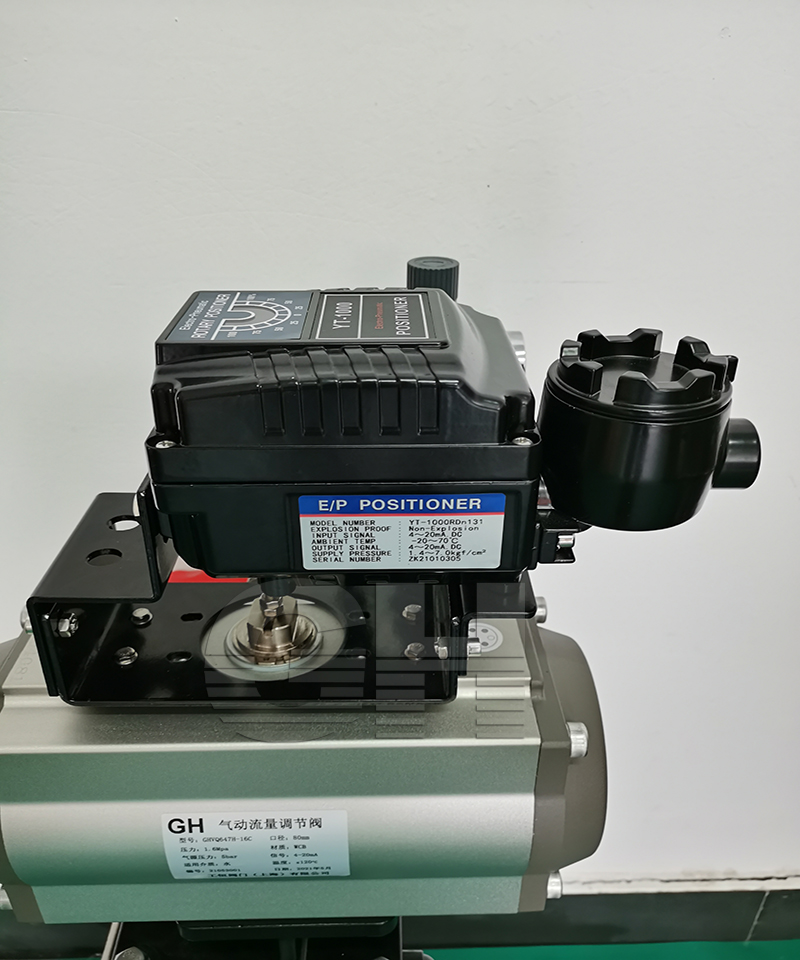

调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。

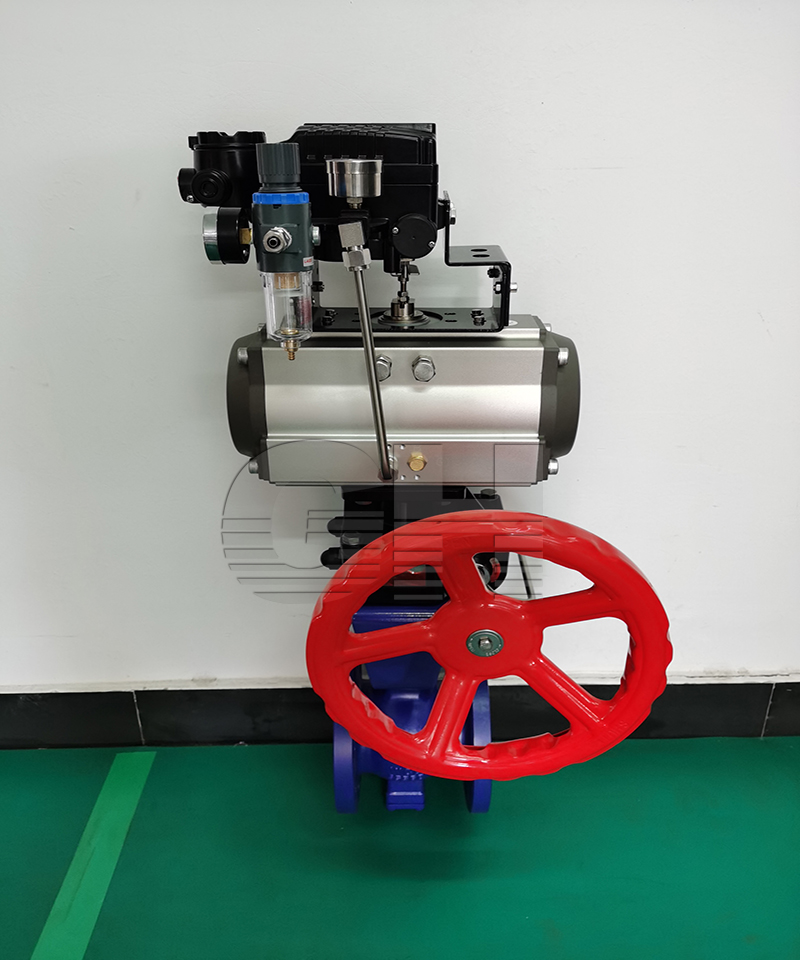

手动机构：HVSD手操机构
VQ641F气动法兰球阀-执行标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
VQ641F气动动法兰球阀性能规范：
| 公称通径mm | DN15-DN300 | |||
| 材料代号 | C | P | R | |
| 主要零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 球体 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
| 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | |
| 密封圈 | 增强聚四氟乙烯对位聚苯 | |||
| 填料 | 聚四氟乙烯柔性石墨 | |||
| 适用工况 | 适用介质 | 蒸汽、水、油品 | ||
| 适用温度 | -28℃- 300℃ | |||
| 执行器 | 型号 | DA/SR系列、GTD/GTE系列、QGSY系列等 | ||
| 气源压力 | 0.4-0.7MPa | |||
VQ641F气动法兰球阀主要零件材料：
| 1 | 左阀体 | WCB、CF8、CF8M、CF3M | |
| 2 | 右阀体 | WCB、CF8、CF8M、CF3M | |
| 3 | 阀座 | PEFE、PPL、304、316 | |
| 4 | 球体 | 2Cr13、304、316 | |
| 5 | 阀杆 | 2Cr13、304、316 | |
| 6 | 密封填料 | PTFE/柔性石墨 | |
| 7 | 填料压盖 | WCB、CF8、CF8M、CF3M |
声明：本文中所有文字、数据、图片均只适用于参考，气动流量调节阀 碳钢法兰调节球阀 VQ6T47H性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
-
