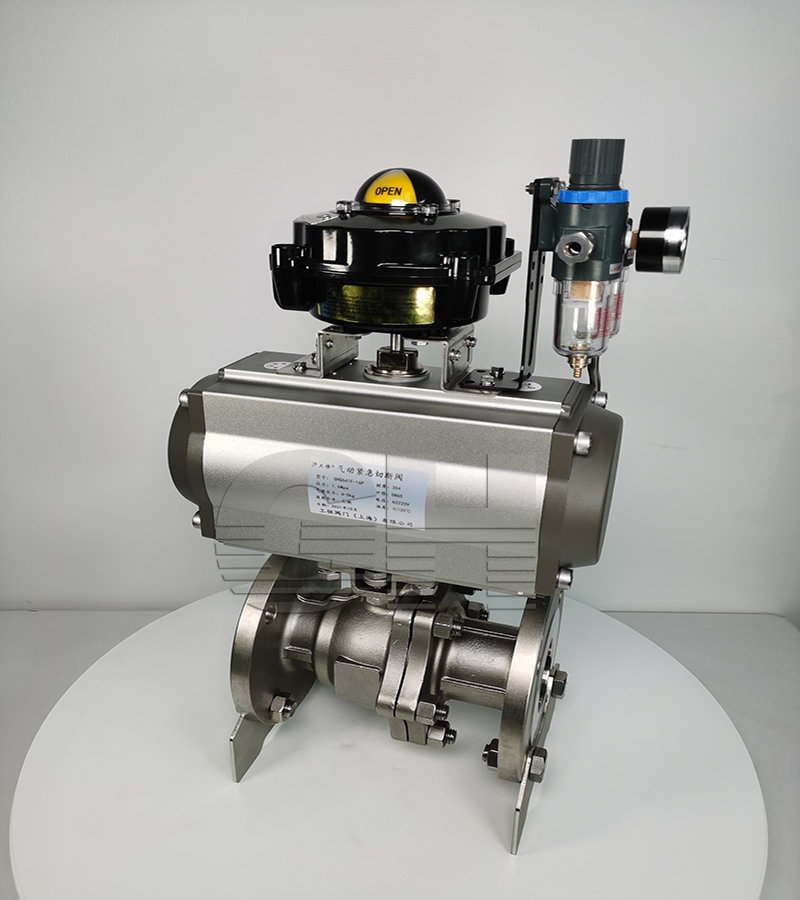

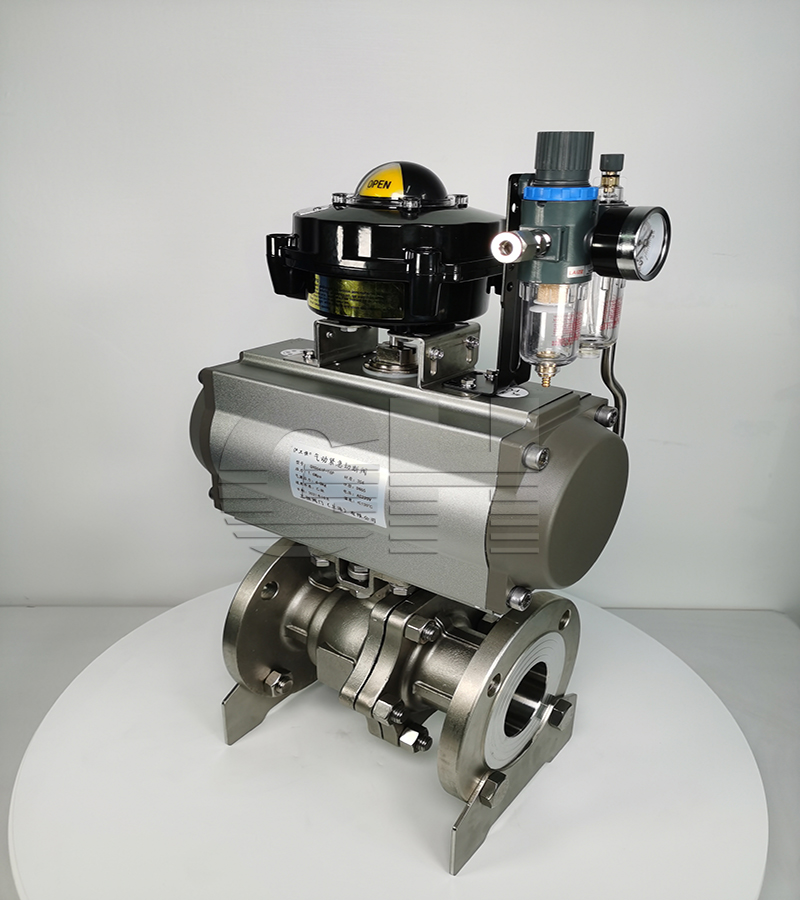

GHQ641F-16P防爆气动紧急切断球阀

更新日期：2021-11-10

24小时免费咨询电话021-80392609

产品详情

介质温度 :	常温	工作压差 :	0.6
材质 :	不锈钢	*** :	沪工恒
型号 :	GHQ641F-16P	产品别名 :	防爆气动紧急切断球阀
适用范围 :	石油炼制、长输管线、化工、造纸、制药、水	连接形式 :	法兰
类型(通道位置) :	二通式	流动方向 :	单向
驱动方式 :	气动	用途 :	调节
适用介质 :	各种高腐蚀化学介质	压力环境 :	常压

产品详情
Product details

连接方式：法兰
结构形式：浮动直通式
密封面或衬里材料：氟塑料
阀体材料：铬镍系不锈钢(304)
体系标准：
气动球阀、气动法兰球阀Q641F-16P
主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有以下一些***点。
1、流体阻力小、球阀是所有阀类中流体阻力小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。执行机构
采用系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
附件的选项根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构执行标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。性能规范
公称通径mm DN15-DN300
材料代号 C P R
适用介质:蒸汽、水、油品
适用温度:-28℃ - 300℃
执行器型号 DA/SR系列、GTD/GTE系列、QGSY系列等
压力 0.4-0.7MPa
球阀问世于20世纪50年代，随着科学技术的飞速发展，生产工艺及产品结构的的不断改进，在短短的40年时间里，已迅速发展成为一种主要的阀类。在西方工业发达的，球阀的使用正在逐年不断的上升，在我国，球阀被的应用在石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等行业，在国民经济中占有举足轻重的地位。
球阀主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等介质。而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。
球阀的工作原理
球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用，如V型球阀。
球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢和乙烯等，在各行业得到的应用。球阀阀体可以是整体的，也可以是组合式的。
球阀的主要***点
1．流体阻力小，全通径的球阀基本没有流阻。
2．结构简单、体积小、重量轻。
3．紧密可靠。它有两个密封面，而且目前球阀的密封面材料使用各种塑料，密封性好，能实现完全密封。在真空系统中也已使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
8．由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
球阀分类及特点
球阀有分手动球阀、电动球阀、气动球阀、高压球阀、高温球阀、三通球阀、保温球阀、低温球阀、螺纹球阀、法兰球阀、焊接球阀、对夹球阀、对焊球阀、卡套球阀、卡箍球阀、浮动球阀、固定球阀、硬密封球阀、软密封球阀、承插焊球阀、不锈钢球阀等.
1、浮动球球阀
球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。浮动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷，在受到较高压力冲击时，球体可能会发生偏移。这种结构，一般用于中低压球阀。
2、固定球球阀
球阀的球体是固定的，受压后不产生移动。固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。
为了减少球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。
3、弹性球球阀（即轨道球阀）
球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造，密封比压很大，依靠介质本身的压力已达不到密封的要求，必须施加外力。这种阀门适用于高温高压介质。
弹性球体是在球体内壁的下端开一条弹性槽，而获得弹性。当关闭通道时，用阀杆的楔形头使球体涨开与阀座压紧达到密封。在转动球体之前先松开楔形头，球体随之恢复原原形，使球体与阀座之间出现很小的间隙，可以减少密封面的摩擦和操作扭矩。
4、V型球阀
这种球阀属于固定球阀，也是单阀座密封球阀，调节性能是球阀中的，流量特性是等比的，可调比达100:1。它的V型切口与金属阀座之间具有剪切作用，特别适合含纤维、微小固体颗粒、料浆等介质。
5、三通球阀
三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。
1、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰连接少，可靠性高，设计实现了轻量化
2、三通球芯分T型和L型，使用寿命长，流通能力大，阻力小
3、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。
球阀操作和使用
1）操作前须确认管路和阀已被冲洗过。
2）阀的操作按执行机构输入信号大小带动阀杆旋转完成：正向旋转1/4圈（90°）时，阀关断。反向旋转1/4圈（90°）时，阀开启。
3）当执行机构方向指示箭头与管线平行时，阀门为开启状态；指示箭头与管线垂直时，阀门为关闭状态。
1、远方自动开启球阀
在PLC无故障、无传感器故障信号、球阀及控制系统处于正常关闭状态的前提下，通过机组LCU向球阀控制柜发出开球阀指令，球阀即自动开启。
2、现地自动开启球阀
在PLC无故障、无传感器故障信号、球阀及控制系统处于正常关闭状态的前提下，按动球阀控制柜上的开启球阀按钮，球阀即自动开启。
3、现地手动开启球阀
手动动作52DPK，使旁通阀打开；观察各压力表，在合适的状态下，手动动作53DPK、54DPK，退工作、检修密封，到位后手动动作51DPK使球阀接力器动作，球阀开启；在确认球阀已经完全打开后，手动动作52DPG，旁通阀关闭。在确认旁通阀关闭后，球阀开启过程结束。
4、远方自动关闭球阀
在PLC无故障、球阀处于正常开启状态的前提下，通过机组LCU向球阀控制柜发出关球阀指令，球阀即自动关闭。
5、现地自动关闭球阀
在PLC无故障、球阀处于正常开启状态的前提下，按动球阀控制柜上的关闭球阀按钮，球阀即自动关闭。
6、现地手动关闭球阀
手动动作51DPG，使球阀接力器动作，球阀关闭；在确认球阀已经完全关闭后，手动动作53DPG、54DPG，投工作、检修密封。在确认完成后，球阀关闭过程结束。
7、跨越PLC紧急关闭球阀
在球阀控制柜内PLC故障（机组LCU发球阀PLC故障信号）、并要求事故关球阀的情况下，可操作机组LCU盘上的紧急关球阀开关使球阀关闭，并投入工作密封。在球阀关闭后及时复位紧急关球阀开关。
球阀温度和压力
铭牌显示有球阀在和小操作温度下所允许的操作压力。
使用PTFE或RTFE材质的阀座和密封件，其他类型的阀座和密封件的操作温度，应受到KI的检核。
阀的公称压力等级（PN），可表明阀在正常温度状态下的工作压力。（例如：PN4.0，表明其操作温度在－290C～380C时的工作压力为40Bar(4.0MPa)）。
球阀的安装事项
1）取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
2）安装前应按规定的信号（电或气）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
5）本类阀应安装在管道的水平方向或垂直方向。
6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓
