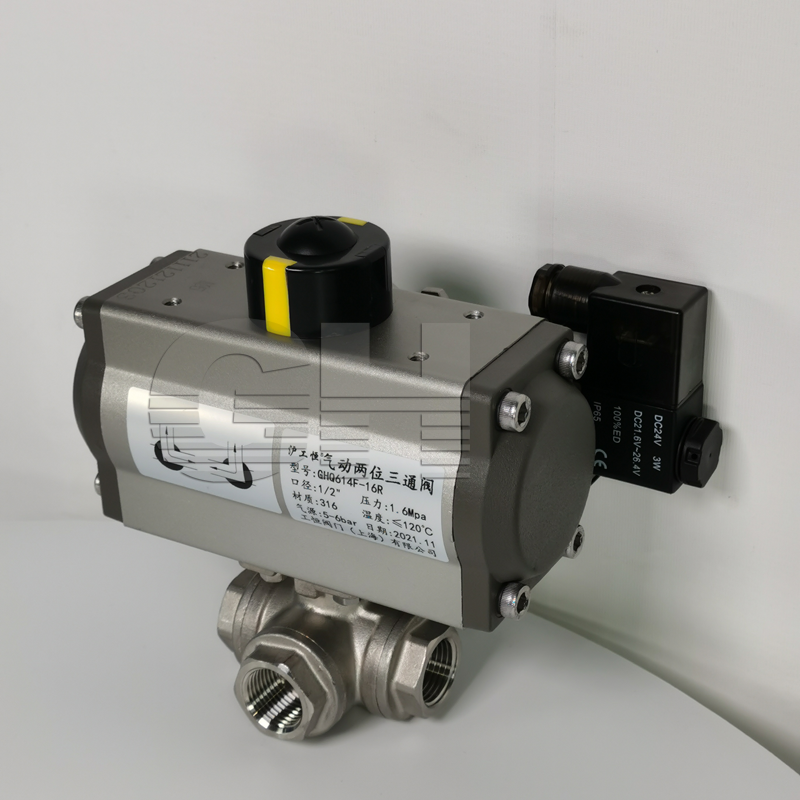

GHQ615F-16P内螺纹气动三通球阀气动三通内丝球阀不锈钢气动球

更新日期：2022-01-07

24小时免费咨询电话021-80392609

产品详情

*** :	沪工恒	型号 :	GHQ615F-16P
材质 :	不锈钢	连接形式 :	螺纹
结构形式 :	浮动球球阀	公称通径 :	15-200
适用介质 :	蒸汽	压力环境 :	常压
工作温度 :	常温	标准 :	国标
流动方向 :	单向	驱动方式 :	气动
零部件及配件 :	执行器	用途 :	截止
类型(通道位置) :	二通式

一、Q615F气动螺纹三通球阀产品概述
Q615F气动内螺纹三通球阀采用内螺纹连接形式，配备适合气动执行器安装的高平台，阀座采用弹性密封结构，密封面结构形式为软密封，密封可靠，启闭轻松。气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命，本产品流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度纤维颗粒状的流体，也适用于密封要求较严格的场合。
Q615F气动内螺纹三通球阀由GT、SR、ST、AT、AW系列单双作用气动执行器与高平台内螺纹T型三通球阀组成，T型三通球阀为四阀座密封三通球阀，其结构紧凑、外型美观、密封性能好，能实现对管道中介质流向的切换，也能使相互垂直的两个通道连通或关闭。

二、Q615F气动螺纹三通球阀主要零部件材料表

序号	零件名称	材质名称
1	阀体	WCB	CF8	CF8M
2	阀盖	WCB	CF8	CF8M
3	球体	2Cr13/304	CF8	CF8M
4	垫片	聚四氟乙烯PTFE	聚四氟乙烯PTFE	聚四氟乙烯PTFE
5	阀杆	2Cr13/304	CF8	CF8M
6	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE	聚四氟乙烯PTFE
7	大薄片	聚四氟乙烯PTFE	聚四氟乙烯PTFE	聚四氟乙烯PTFE
8	螺母	35CrMoA	CF8	CF8M
9	螺帽	35CrMoA	CF8	CF8
10	连接支架	WCB	CF8	CF8
11	皮套	塑料	塑料	塑料
12	连接套	WCB	CF8	CF8M

三、Q615F气动螺纹三通球阀主要执行器技术参数表

气动执行机构	型号	GT、SR、ST、AT、AW系列单双作用气动执行器
	气源压力	0.4～0.7MPa(净化压缩空气)
	气源接口	G1/4"、G1/8"、G3/8"、G1/2"
	配用附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
	作用形式	单作用执行机构：气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)双作用执行机构：气关式(B)—失气时阀位保持(FL)；气开式(K)—失气时阀位保持(FL)

四、Q615F气动螺纹三通球阀主要外形尺寸表


公称通径 DN(mm)	SIZE G(in)	主要尺寸(mm)							执行器型号
公称通径 DN(mm)	SIZE G(in)	d	L	L0	L1	L2	H		执行器型号
DN15	1/2″	10	68	34	140/178	62/75	130/136	26	GTD52/GTE65
DN20	3/4″	15	78	39	140/178	62/75	135/141	32	GTD52/GTE65
DN25	1″	20	86	43	140/214	62/91	139/173	38	GTD52/GTE80
DN32	11/4″	25	111	55.5	164/214	75/91	158/186	49	GTD65/GTE80
DN40	11/2″	32	126	63	164/246	75/101	165/203	56	GTD65/GTE90
DN50	2″	38	143	71.5	190/295	91/112	202/228	70	GTD80/GTE100
