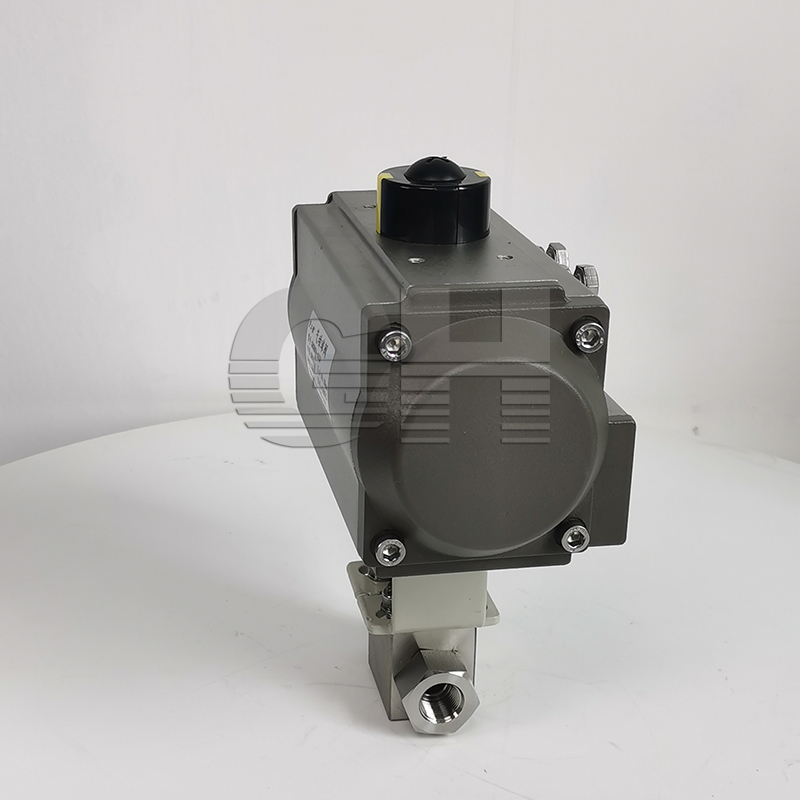

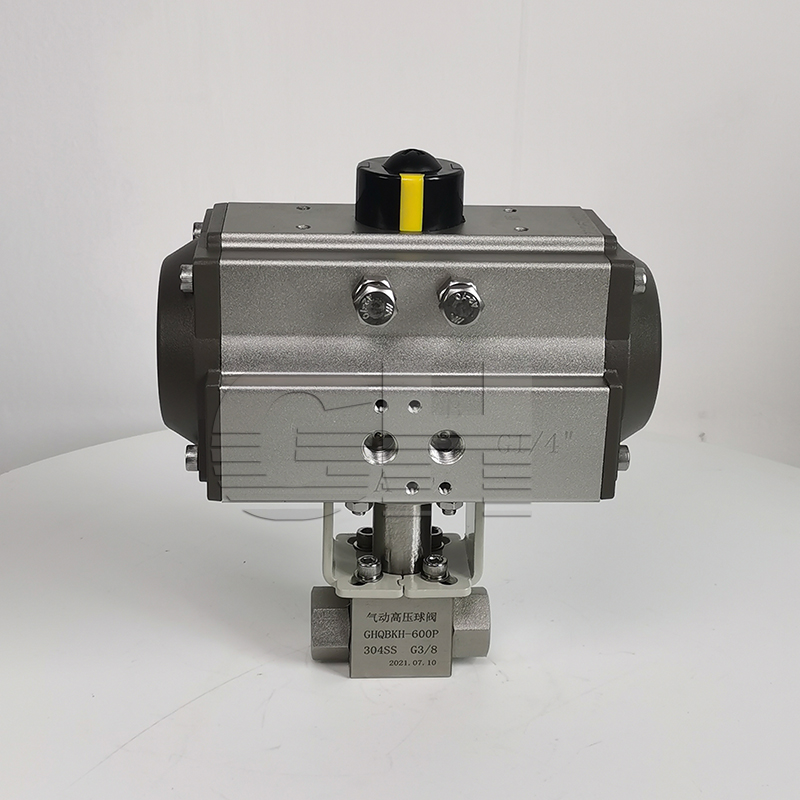

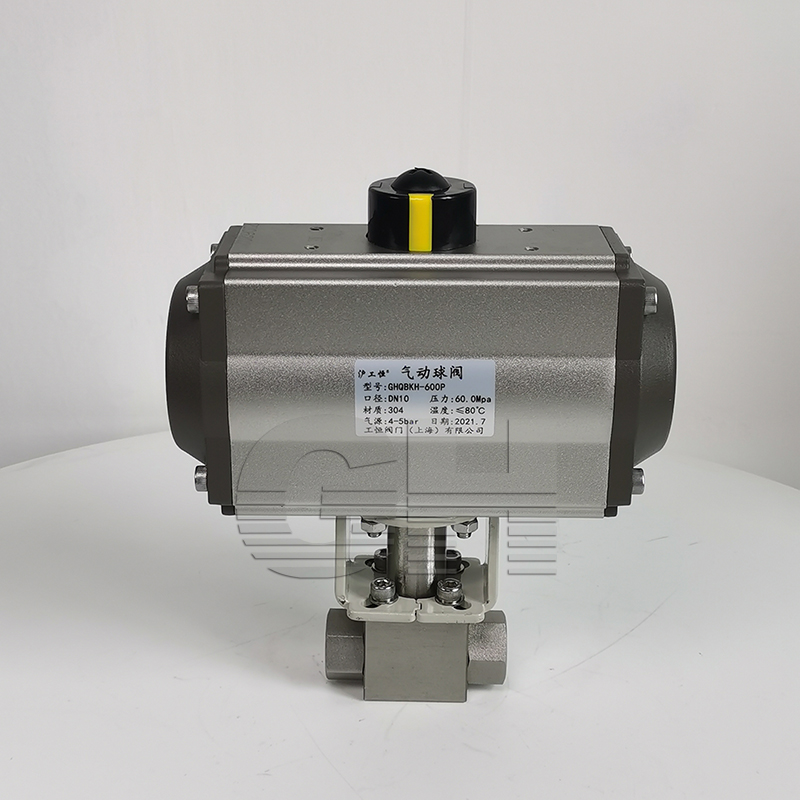

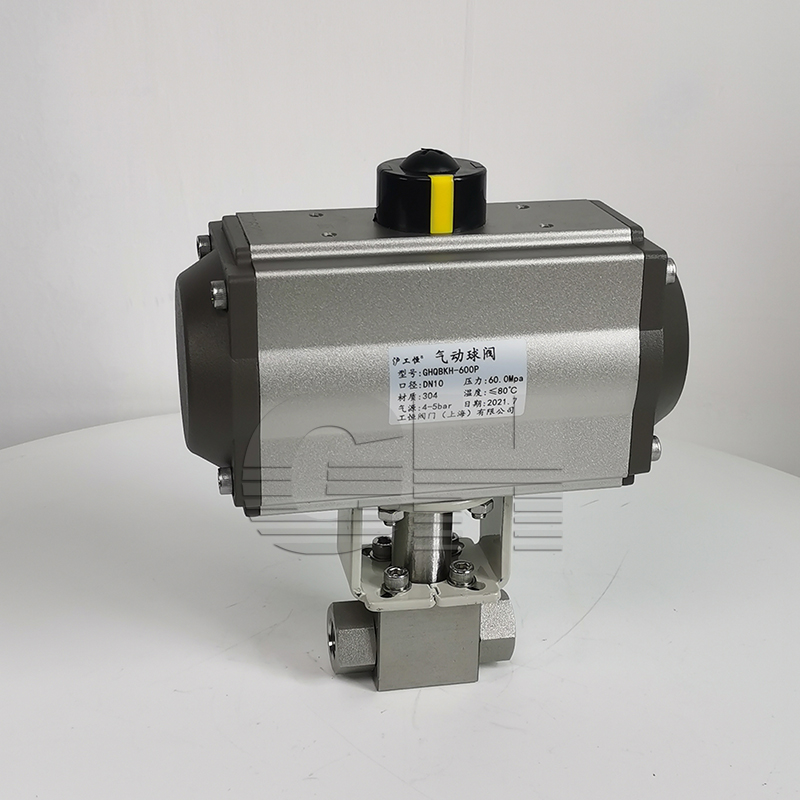

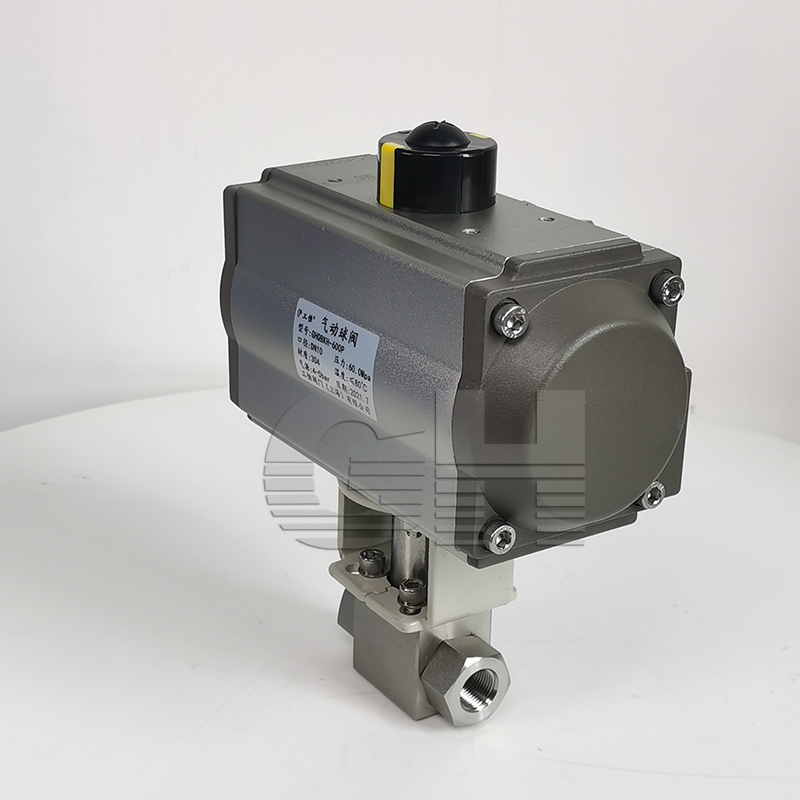

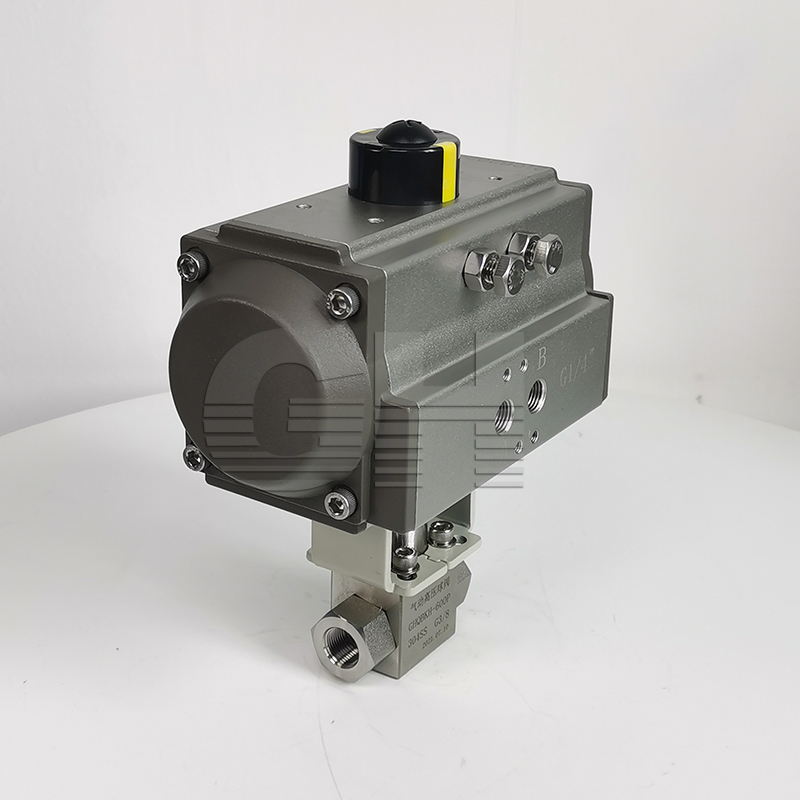

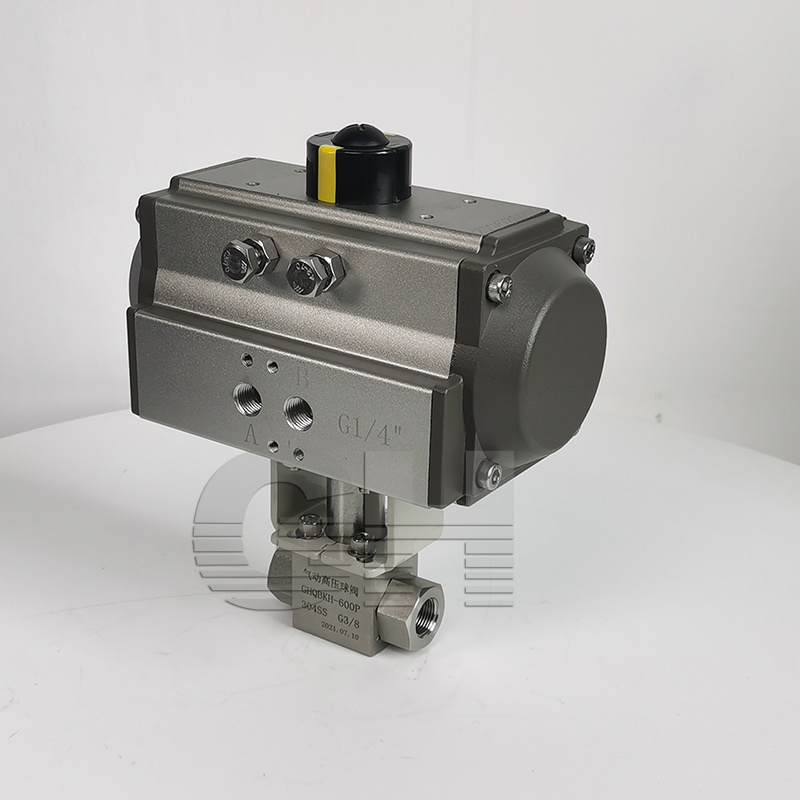

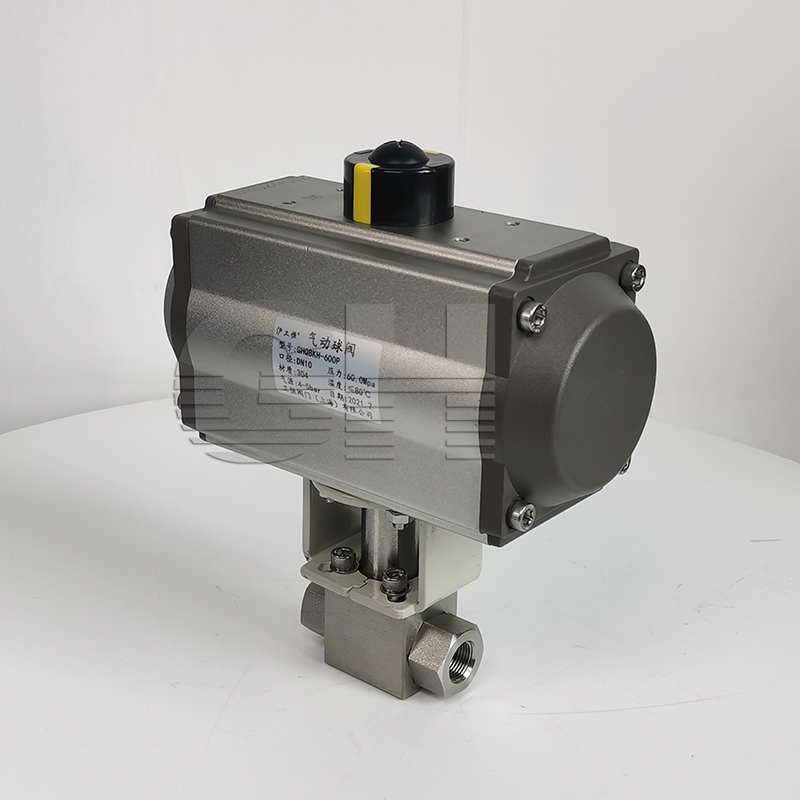

GHQBKH-600P-DN10气动高压球阀

*** : 沪工恒型号 : GHQBKH-600P 材质 : 锻钢连接形式 : 螺纹结构形式 : 浮动球球阀公称通径 : 08~100（mm）适用介质 : 水、油、气压力环境 : 高压工作温度 : 高温标准 : 国标流动方向 : 单向驱动方式 : 气动零部件及配件 : 执行器用途 : 调节...

产品型号：

产品口径（DN）：(mm)

产品压力（PN）：(Mpa)

更新日期：2021-07-14

免费询价

24小时免费咨询电话021-80392609

产品详情

*** :	沪工恒	型号 :	GHQBKH-600P
材质 :	锻钢	连接形式 :	螺纹
结构形式 :	浮动球球阀	公称通径 :	08~100（mm）
适用介质 :	水、油、气	压力环境 :	高压
工作温度 :	高温	标准 :	国标
流动方向 :	单向	驱动方式 :	气动
零部件及配件 :	执行器	用途 :	调节
类型(通道位置) :	二通式

产品详情
Product details

气动高压球阀产品概述
气动高压球阀采用气动执行器来驱动BKH系列高压球阀实现开关位置的转换，达到自动控制的目的。气动执行器分为双作用和单作用(弹簧复位)两种，双作用执行器输出扭矩较大，高压球阀一般选用双作用执行器。

气动高压球阀技术参数

公称通径 DN(mm)

100

125

150

200

阀体形式

整体锻造阀体(DN50以内)、三段式锻造阀体(DN50以上)

公称压力

PN16.0、25.0 MPa；ANSI 150、300、600、900LB

连接形式

法兰式、焊接式、螺纹式(适用于PN16MPa以内)

密封填料

V型聚四氟乙烯填料、柔性石墨填料等

阀芯形式

O型球体阀芯

流量特性

近似快开特性

动作范围

0～90°、0～360°

泄露量Q

按G
B/T4213-92，小于额定KV0.01%

基本误差

带定位器：小于全行程的±2%

可调范围

250：1

配置执行机构

GT、AT、AR、AW系列单双作用气动执行器

控制方式

开关两位控制能、4～20mA模拟量信号控制

气动高压球阀性能及特点
1、止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
2、高压锻打小型球阀阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的密封能力随着介质压力的增高而增大。
3、阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质压力增高而增大。
4、高压锻打小型球阀由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，故球阀的使用寿命长。

气动高压球阀尺寸参数

球阀通径	双作用气动执行器		H[mm]		L[mm]
球阀通径	210bar(水)	300bar(空气或水)	210bar	300bar	210bar	300bar
DN06	DR15	DR15	155.0	155.0	155	155
DN08	DR15	DR15	155.0	155.0	155	155
DN10	DR15	DR30	158.0	173.0	155	168
DN13	DR30	DR30	174.5	174.5	168	168
DN16	DR60	DR60	196.5	196.5	219	219
DN20	DR60	DR60	203.0	203.0	219	219
DN25	DR60	DR100	204.5	233.0	249	219
