产品概述
通常阀门在开关过程，由于环境不同和压力升高，会增加阀门开启的扭矩，从而引起阀座磨损和驱动装置增大。轨道球阀的阀芯是通过机械收缩动作装置增大。轨道球阀的阀芯是通过机械收缩动作拉离阀座，阀芯旋转时不接触阀座，做无磨擦传动，当阀门关闭时，靠机械增压来密封，这意味着可以使用经济的驱动装置，同时能保证有足够的驱动器推力来开关阀门。 由于轨道球阀的结构设计，做到开关无磨损、关断性能好等特点，能适合各种苛刻工况的要求。防火型设计、全金属结构设计，能适应低温-20到+600℃的各种工作温度，以及含颗粒、纤维等工况的特殊要求。 标准的抗硫型轨道阀，阀门接触介质的材料都是按美国腐蚀工程师协会标准NACE MR01-75的要求进行设计，并在制造过程中作严格的质量控制。 GQ47H、GQ47F型手动上装式轨道球阀特点：传统的球阀，无论是浮动式或固定式，球体与阀座始终接触，开关扭矩大，密封面容易损伤，轨道球轮着启闭时，球体先偏转角，然后转动，开关全过程中球体与阀座脱离，故阀座不会被擦伤，并且启闭扭矩小。GQ47H、GQ47F型手动上装式轨道球阀广泛适用于城建、化工、冶金、石油、制药、食品、饮料、环保等。

主要零部件材料

GQ47H、GQ47F型手动上装式轨道球阀主要零部件材料

零件名称	材料
阀 体	WVB	ZG1Cr5Mo		18-8CrNi	18-12CrNiMo
阀 盖	WVB	ZG1Cr5Mo		18-8CrNi	18-12CrNiMo
阀 杆	2Cr13	38CrMoA1		1Cr18Ni9Ti	1Cr18Ni12Mo2aTi
球 体	WCB+HCr	1Cr5Mo		18-8CrNi	18-12CrNiMo
阀 座	PTFE/13Cr/CrNi  SS+STELLITE
螺 柱	B7/35CrMoA		1Cr17Ni2
螺 母	2H/45		2Cr13
填 料	PTFE/增强柔性石墨

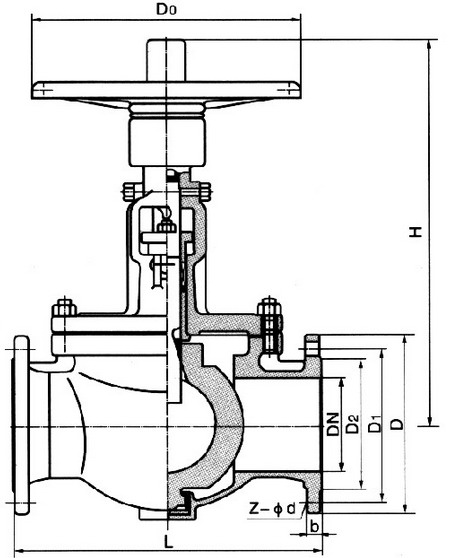

主要连接尺寸

GQ47H、GQ47F型手动上装式轨道球阀PN1.6～2.5 MPa主要连接尺寸(mm)

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100	1200	1250
H1	220	230	240	260	307	360	410	483	512	543	581	617	672	723	758	791	828	870
H2	450	486	525	550	610	640	640	675	710	740	820	905	955	990	1050	1100	1270	1450
H3	415	455	500	535	580	605	605	620	640	685	735	850	900	920	1100	1250	1340	1555
H4	370	400	440	460	480	500	550	600	650	713	760	820	875	930	962	1020	1285	1625

GQ47H、GQ47F型手动上装式轨道球阀PN4.0MPa主要连接尺寸(mm)

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100	1200	1250
H1	230	240	260	280	320	360	436	492	527	607	649	701	750	750	790	832	875	910
H2	486	525	550	610	640	640	675	710	740	820	905	955	990	105	1100	1270	1450
H3	455	500	535	580	605	605	620	640	685	735	850	900	920	1100	1250	1340	1550
H4	400	440	460	480	500	550	600	650	713	777	835	890	950	980	1040	1305	1650
