产品概述

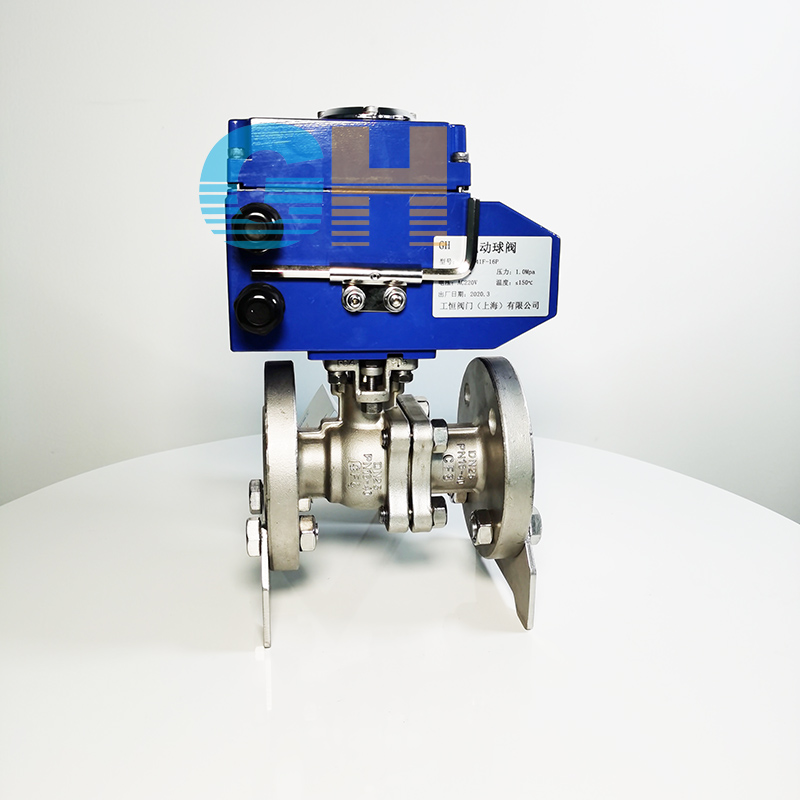

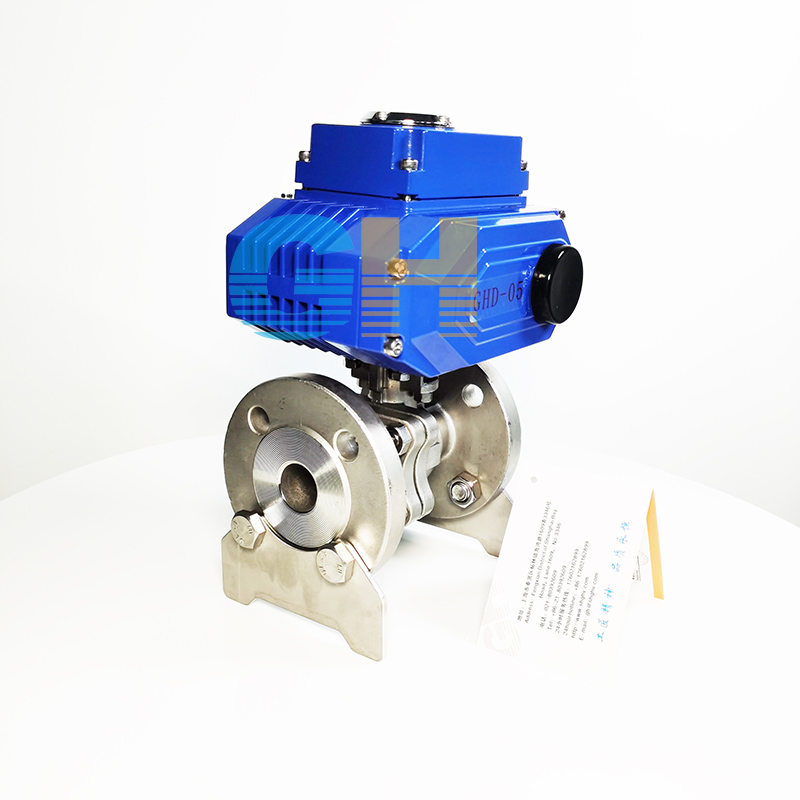

Q941F电动法兰调节球阀PN16～PN40适用于两位调节、切断的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等***点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构。

阀门执行标准

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。

主要技术指标

控制精度：0.1%-3.0%(通过U4参数可调)
可接电动执行器反馈信号：电位器500Ω-10KΩ
可接收外部控制信号（DC）：4-20mA(1-5V、0-10V、开关量等出厂前定制)
输入阻抗：250Ω；
通过修改U1参数可设定：①DRTA/正动作，RVSA/逆动作模态②输入信号中断时"中断"模态—OPEN（开）、STOP（停）、SHUT（闭）
可选：①可控硅输出（AC，600V，2***）②继电器输出（AC，250V，10A）◆定货时指明
输出执行器位置信号：低漂移输出4-20mADC对应执行器全闭到全开，信号完全与输入隔离（光电隔离），输出负载≤500Ω
环境温度：0-70℃，湿度：35-85%
有超温保护功能：定位器壳内温度≥70℃时，定位器停止对执行器的开闭控制
可通过按键自由标定输入信号所对应执行器的动作区间（一般标定为电动执行器全闭、全开位置）

主要技术参数

Q941F电动法兰调节球阀PN16～PN40主要技术参数

试验压力 （Mpa）	公称压力（Mpa）					压力级（class）			JIS(Mpa)
	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
气密试验	0.5～0.7

主要零部件材料

Q941F电动法兰调节球阀PN16～PN40主要零部件材料

零件名称	材 料
阀体	WCB	ZG1Cr18Ni9Ti	CF8 (304)	CF3 (304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF3M (316L)
球体、阀杆	2Cr13	1Cr18Ni9Ti	0Cr19Ni9 (304)	00Cr19Ni11 (304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 (316)	00Cr17Ni12Mo2 (316L)
密封圈	聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨
适用介质	水、气体、蒸汽、油品等	硝酸等腐蚀性介质		强氧化性介质	醋酸等腐蚀介质		尿素等腐蚀性介质

主要外形结构尺寸

Q941F电动法兰调节球阀PN16～PN40主要外形结构尺寸（mm)

公称压力DN	L	D	H	L1	D1	b	Z-d1	H1
压力	1.6/2.5/4.0	1.6/2.5/4.0			1.6/2.5/4.0	1.6/2.5/4.0	1.6/2.5/4.0
15	130/130/140	95	275	157	65	14/16/16	4-14	48
20	140/140/150	105	280	157	75	14/16/16	4-14	53
25	150/150/165	115	287	157	85	14/16/16	4-14	58
32	165/165/180	135	354	208	100	16/16/18	4-18	68
40	180/180/200	145	312	208	110	16/16/18	4-18	73
50	200/200/220	160	325	208	125	16/20/20	4-18	80
65	220/220/250	180	335	256	145	18/22/22	4-18/8-18/8-18	90
80	250/250/280	195	365	256	160	20/22/22	8-18	98
100	280/280/320	215/230/230	400	256	180/190/190	20/24/24	8-18/8-23/8-23	120
125	320/320/360	245/270/270	420	256	210/220/220	24/28/30	8-23/8-25/8-25	140
150	360/360/400	280/300/300	440	256	240/250/250	24/28/30	8-23/8-25/8-25	167
200	400/400/550	335/360/375	470	256	295/310/320	26/34/38	12-23/12-25/12-30	210
250	630 750	405 470	545	380
300	750 870	460 530	580	380

产品结构尺寸图:

球阀安装注意事项:

1.安装施工小心，切忌撞击阀门。
2.安装前，应将球阀作一检查，核对规格型号，鉴定有无损坏，尤其对于阀杆。还要转动几下，看是否歪斜，因为运输过程中，易撞歪阀杆。还要阀内的杂物。
3.球阀起吊时，绳子不要系在手轮或阀杆上，以免损坏这些部件，应该系在阀体上。
4.对于球阀所连接的管路，一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物，不但容易擦伤球阀的密封面，其中大颗粒杂物（如焊渣），还能堵死小阀门，使其失效。
5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。
