产品概述
外螺纹船用高压液压球阀CJZQ适用于液压系统管路中，作接通和切断用，主阀采用锻钢件，表面进行镀铬处理，外表美观，操作方便，密封性能可靠。
公称压力：31.5MPa
试验压力：48MPa
工作温度：-20~+80℃ (如需高温球阀订货时请说明）
适用介质：矿物油、水、乙二醉、其它混合液体

主要零部件材质

外螺纹船用高压液压球阀CJZQ主要零部件材质

零件名称	阀主体	连接体	球	阀杆	密封圈	O形圈
材料	35	35	2Cr13	2Cr13	尼龙1010	I-4

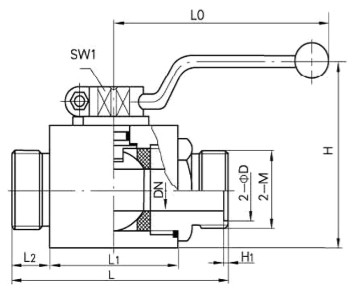

主要外形连接尺寸

外螺纹船用高压液压球阀CJZQ主要外形连接尺寸

型号(DN}	2-M	L	L1	L2	2-ΦD	H1	SW1	H	L0
CJZQ-H6L	M16×1.5	78	40	12	11	1.4	9	65	120
CJZQ-H8L	M22×1.5	78	40	13	16	1.8	9	75	120
CJ2Q-H10L	M27×1.5	100	45	15	20	1.8	9	75	140
CJZQ-H15L	M30×1.5	105	48	16	24	1.8	9	78	140
CJZQ-H20L	M36×2	121	60	18	30	2.4	11	68	160
CJZQ-H25L	M42×2	135	64	20	35	2.4	14	98	185
CJZQ-H32L	M52×2	160	76	22	40	2.4	14	116	185
CJZQ-F40L	M60×2	170	84	24	45	2.4	17	140	280
CJZQ-F50L	M72×2	186	108	26	55	2.4	17	170	300

注：本球阀桉照JB984 77标准外螺纹。M配用JB981 77标准螺母和JB2099 77标准接管，以及GB1235-76标准0形密封圈，（本阀门可设计成锥密封形式）
