沪工恒牌 GHDLQYFQ-16RL气动不锈钢定量取样阀

取样阀

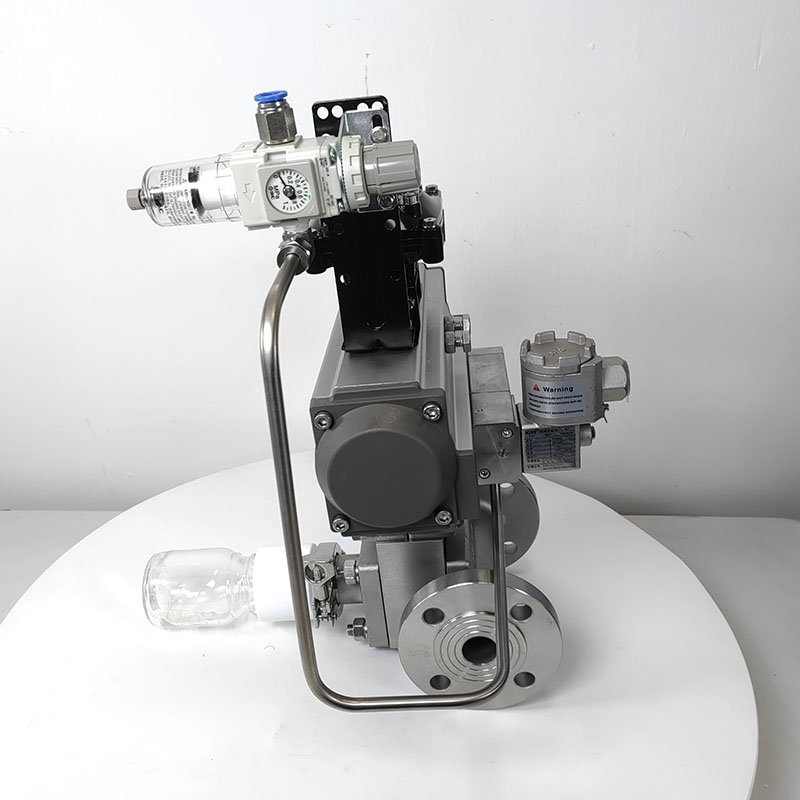

GHDLQYFQ-16RL气动不锈钢定量取样阀

概述 GHQZXQYF46-16RL气动衬氟定量取样阀采用全衬氟设计，可以在腐蚀性工况的取样，解决特材造价高的问题，GHQZXQYF46-16RL气动衬氟定量取样阀主要有衬氟阀体、衬氟阀芯、衬氟阀杆、阀座、气动执行机构、取样瓶组成，取样瓶为可拆卸设计，试样进入取样瓶内，...

产品型号：

产品口径（DN）：(mm)

产品压力（PN）：(Mpa)

更新日期：2024-11-01

免费询价

24小时免费咨询电话021-80392609

产品详情

概述
GHQZXQYF46-16RL气动衬氟定量取样阀采用全衬氟设计，可以在腐蚀性工况的取样，解决特材造价高的问题，GHQZXQYF46-16RL气动衬氟定量取样阀主要有衬氟阀体、衬氟阀芯、衬氟阀杆、阀座、气动执行机构、取样瓶组成，取样瓶为可拆卸设计，试样进入取样瓶内，可将取样瓶密封，避免污染试样，流道无流阻设计，不影响流量，阀杆通过手柄、电动执行机构、气动执行机构旋转带动阀杆及阀芯使试样进入阀芯内，通过旋转阀芯180°实现试样进入取样瓶内，放样的同时，阀芯将取样口关闭，从而做到零泄漏及无压取样，不会因开关阀门对取样瓶造成压力冲击，从而保证操作者的安全。取样瓶可选透明和避光两种，本取样阀广泛应用在制药、化工、食品行业。

标准规格 STANDARD SPECIFICATION

公称通径 Body size	DN15~100
公称压力 Body ratings	PN0.6~4.0Mpa ANSI Class 150,300 JIS 10K,30K
取样量 Sampling quantity	20ml、30ml、40ml、80ML、100ML
取样容量 Sampling capacity	80~1000ml
安装方式 Installation mode	水平、Horizontal 垂直（订做）Vertical (customized)
尺寸标准 Dimension standard	国标、美标、日标 GB, American standard, Japanese standard
阀体材质 Body material	不锈钢 Stainless steel(304, 304L, 316, 316L)，不锈钢衬氟Stainless steel lined with fluorine（304+F46，306L+F46）钛、Ti
阀座材质 Seat material	聚四氟乙烯（F）、对位聚苯（PPL） PTFE, PPL
控制方式 Control	手动、气动、电动 Switch type, Adjust type
电动执行器形式 Electric actuator form	普通型、防爆型、智能一体化 Standard type, Explosion-proof type, Intelligent integration
电源电压 Power supply voltage	24V/110V /220V/380V交流电源或 24V/110V 直流电源 24V/110V/220V/380V AC or 24V/110V DC
设计依据 Design Basis	GB 标准 Standard
设计标准 Design standard	GB/12224-2005 ANSI B16.34
连接方式 Connection mode	内螺纹、外螺纹、焊接、法兰、卡箍 Internal thread, external thread, welding,flange, clamp
试验和检验 Test＆inspection	GB/T13927-2008

※注：系列取样阀结构长度及连接尺寸可根据用户要求设计制造。
Note: The structural length and connection size of series sampling valve can be designed and manufactured according to user requirements.

声明：本文中所有文字、数据、图片均只适用于参考，GHDLQYFQ-16RL气动不锈钢定量取样阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
