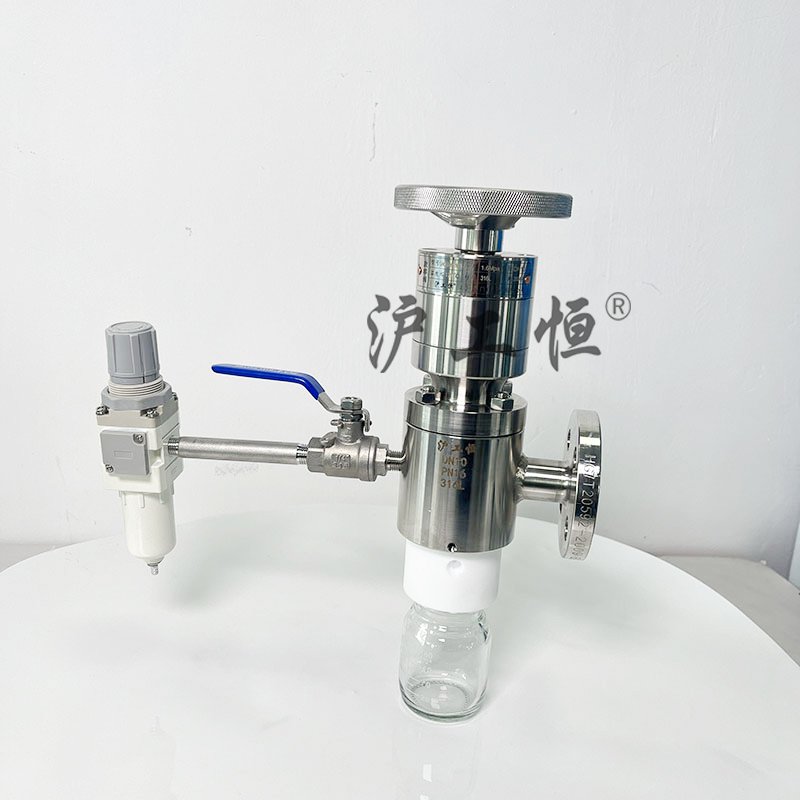

罐底取样阀-带反吹扫
概述 罐底取样阀-带反吹扫-配PFA取样瓶，解决了现有取样阀的复杂结构，取样瓶采用PFA材质，可取样为腐蚀性介质，罐底取样阀-带反吹扫 配PFA取样瓶主要有阀体、阀芯、阀杆、阀座、密闭针、带膜片取样瓶组成，取样瓶为可拆卸设计，试样从入料针进入取样瓶内，...
- 产品详情
概述
罐底取样阀-带反吹扫-配PFA取样瓶，解决了现有取样阀的复杂结构，取样瓶采用PFA材质，可取样为腐蚀性介质，罐底取样阀-带反吹扫配PFA取样瓶主要有阀体、阀芯、阀杆、阀座、密闭针、带膜片取样瓶组成，取样瓶为可拆卸设计，试样从入料针进入取样瓶内，并通过排气针排出压力，使取样瓶保持在常压状态，取样瓶品装有橡胶膜可将取样瓶密封，避免污染试样，流道无流阻设计，不影响流量，阀杆通过手柄、电动执行机构、气动执行机构旋转带动阀杆及阀芯，阀芯上下提拉，可精确控制流量，实现试样进入取样瓶内，取样瓶可选透明和避光两种，本取样阀广泛应用在制药、化工、食品行业。
二、标准规格
| 公称通径 | DN15~100 |
| 公称压力 |
PN0.6~6.4Mpa ANSI Class150~300 JIS 10K,30K |
| 取样量 | 不定量 |
| 取样容量 | 80~1000ml |
| 安装方式 |
水平 垂直(可选) |
| 尺寸标准 | 国标、美标、日标 |
| 阀体材质 |
不锈钢 (304, 304L, 316, 316L)， 不锈钢衬氟（304+F46，306L+F46，304+PFA） 钛、Ti、哈士合金、HC276、锆、Zr702 |
| 取样瓶材质 | 高硼硅玻璃、PP、PFA |
| 阀座材质 | 本体材质、聚四氟乙烯（PTFE）、对位聚苯（PPL） |
| 控制方式 | 手动 |
| 设计依据 | GB 标准 Standard |
| 设计标准 | GB/12224-2005 ANSI B16.34 |
| 连接方式 | 内螺纹、外螺纹、焊接、法兰、卡箍 |
| 试验和检验 | GB/T13927-2008 |
三、主要特点
1、本取样阀可以安装在主管线上，通道无流阻设计，不影响主管线流量。
2、阀盖双密封设计，杜绝介质外漏。
3、阀杆双密封设计，阀杆采用O型圈与填料双重密封，杜绝介质外漏。
4、取样出口锥形密封，精确调节流量，实现所需取样量。
5、力矩轻，可单手操作取样，提高了取样的安全性。
6、阀体一体式精密铸造，经过固溶处理，杜绝晶间腐蚀。
声明：本文中所有文字、数据、图片均只适用于参考，罐底取样阀-带反吹扫性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
