Z42Tc型耐磨陶瓷闸阀PN16～PN100更新日期：2013-09-17

主要性能参数

Z42Tc型PN16～PN100陶瓷闸阀主要性能参数
型号	PN	工作压力 (Mpa)	适用温度（℃）	适用介质	材料
					阀体	阀盖	闸板	阀杆	阀座
Z42Tc-16C	16	1.6	≤425	水、油品、汽、酸液、渣水	WCB	WCB	WCB+ 工程陶瓷	2Cr13	工程陶瓷
Z42Tc-25	25	2.5
Z42Tc-40	40	4.0
Z42Tc-63	63	6.3
Z42Tc-100	100	10.0
Z42Tc-16I	16	1.6	≤540		ZGCr5Mo	ZGCr5Mo	ZGCr5Mo +工程陶瓷	25Cr2MoV
Z42Tc-25I	25	2.5
Z42Tc-40I	40	4.0
Z42Tc-63I	63	6.3
Z42Tc-100I	100	10.0
Z42Tc-16P	16	1.6	≤200		ZG1Cr18- Ni9Ti	ZG1Cr- 18Ni9Ti	ZG1Cr- 18Ni9Ti+ 工程陶瓷	1Cr18Ni9Ti
Z42Tc-25P	25	2.5
Z42Tc-40P	40	4.0
Z42Tc-63P	63	6.3
Z42Tc-100P	100	10.0

主要外形及结构尺寸

主要外形及结构尺寸Z42Tc-16型陶瓷闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	b-f	z×Φd	H	Do	重量/kg
15	130	95	65	45	16-2	4×Φ14	170	120	5
20	150	105	75	55	16-2	4×Φ14	190	140	6.5
25	160	115	85	65	16-2	4×Φ14	205	160	9
32	180	135	100	78	18-3	4×Φ18	270	180	12
40	200	145	110	85	18-3	4×Φ18	310	200	26.5
50	250	160	125	100	18-3	8×Φ18	358	240	29
65	265	180	145	120	18-3	8×Φ18	373	240	33
80	280	195	160	135	20-3	8×Φ18	435	280	45
100	300	215	180	155	20-3	8×Φ23	500	300	63
125	325	245	210	185	22-3	12×Φ23	614	320	108
150	350	280	240	210	24-3	12×Φ25	674	360	134
200	400	335	295	265	26-3	12×Φ25	818	400	192
250	450	405	355	320	30-3	16×Φ25	969	450	273
300	500	460	410	375	30-4	16×Φ30	1145	560	379
350	550	520	470	435	34-4	20×Φ30	1280	640	590
400	600	580	525	485	36-4	20×Φ34	1452	640	850
450	650	640	585	545	40-4	20×Φ41	1541	720	907
500	700	705	650	608	44-4	24×Φ41	1676	720	958
600	800	840	770	718	48-4	24×Φ41	1874	800	1112

Z42Tc-25型陶瓷闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	b-f	z×Φd	H	Do	重量/kg
15	130	95	65	45	16-2	4×Φ14	170	120	5.5
20	150	105	75	55	16-2	4×Φ14	190	140	7
25	160	115	85	65	16-2	4×Φ14	205	160	11
32	180	135	100	78	18-2	4×Φ18	270	180	14
40	200	145	110	85	18-3	4×Φ18	310	200	30
50	250	160	125	100	20-3	4×Φ18	358	240	34
65	265	180	145	120	22-3	8×Φ18	373	240	36
80	280	195	160	135	22-3	8×Φ18	435	280	50
100	300	230	190	160	24-3	8×Φ23	500	300	69
125	325	270	220	188	28-3	8×Φ28	614	320	116
150	350	300	250	218	30-3	8×Φ28	674	360	141
200	400	360	310	278	34-3	12×Φ25	818	400	192
250	450	425	370	332	36-3	12×Φ30	969	450	207
300	500	485	430	390	40-4	16×Φ30	1145	560	400
350	550	550	490	448	44-4	16×Φ34	1280	640	631
400	600	610	550	505	48-4	16×Φ34	1452	640	900
450	650	660	600	555	50-4	20×Φ34	1541	720	1013
500	700	730	660	610	52-4	20×Φ41	1676	720	1166
600	800	840	770	718	56-4	20×Φ41	1874	800	1258

Z42Tc-40型陶瓷闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	D6	b-f	z×Φd	H	Do	重量/kg
15	130	95	65	45	40	16-2	4×Φ14	135	120	6
20	150	105	75	55	51	16-2	4×Φ14	190	140	8
25	160	115	85	65	58	16-2	4×Φ14	205	160	12
32	180	135	100	78	66	18-2	4×Φ18	270	180	15
40	200	145	110	85	76	18-3	4×Φ18	310	200	31
50	250	160	125	100	88	20-3	4×Φ18	371	280	34
65	280	180	145	120	110	22-3	4×Φ18	391	280	39
80	310	195	160	135	121	22-3	8×Φ18	455	320	52
100	350	230	190	160	150	24-3	8×Φ18	511	360	80
125	400	270	220	188	176	28-3	8×Φ23	628	400	127
150	450	300	250	218	204	30-3	8×Φ25	708	400	154
200	550	375	320	282	260	38-3	8×Φ25	885	450	263
250	650	445	385	345	313	42-3	12×Φ30	906	560	368
300	750	510	450	408	364	46-4	16×Φ34	1203	640	547
350	850	570	510	465	422	52-4	16×Φ34	1341	640	679
400	950	655	585	535	474	58-4	16×Φ4	1492	720	953

Z42Tc-63型陶瓷闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	D6	b-f	z×Φd	H	Do	重量/kg
15	170	105	75	55	41	18-2	4×Φ14	140	100	7
20	190	125	90	68	51	20-2	4×Φ18	140	100	9
25	210	135	100	78	58	22-2	4×Φ18	215	180	12
32	230	150	110	82	66	24-2	4×Φ23	270	180	16
40	240	165	125	95	76	24-3	4×Φ23	345	200	32
50	250	175	135	105	88	26-3	4×Φ23	470	200	39
65	280	200	160	130	110	28-3	8×Φ23	520	250	43
80	310	210	170	140	121	30-3	8×Φ23	570	300	60
100	350	250	200	168	150	32-3	8×Φ25	700	300	89
125	400	295	240	202	176	36-3	8×Φ30	780	350	140
150	450	340	280	240	204	38-3	8×Φ34	850	350	207
200	550	405	345	300	260	44-3	12×Φ34	1035	400	325
250	650	470	400	352	313	48-3	12×Φ41	1050	560	467
300	750	530	460	412	364	54-4	16×Φ41	1470	640	590

Z42Tc-100型陶瓷闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	D6	b-f	z×Φd	H	Do	重量/kg
15	170	105	75	55	40	20	4×Φ14	140	120	﹣
20	190	125	90	68	51	22	4×Φ18	140	120	13
25	210	135	100	78	58	24	4×Φ18	215	﹣	20
32	230	150	110	82	66	24	4×Φ23	270	﹣	60
40	240	165	125	95	76	26	4×Φ23	345	﹣	50
50	250	195	145	112	88	28	4×Φ25	470	360	70
65	280	220	170	138	110	32	8×Φ25	520	400	100
80	310	230	181	148	121	34	8×Φ25	570	400	110
100	350	265	210	172	150	38	8×Φ30	700	560	180
125	400	310	250	210	176	42	8×Φ34	780	560	250
150	450	350	290	250	204	46	12×Φ34	850	560	360
200	550	430	360	312	260	54	12×Φ41	1035	﹣	﹣
250	650	500	430	385	313	60	16×Φ48	1050	﹣	﹣
300	750	585	500	442	364	70	16×Φ41	1470	﹣	﹣

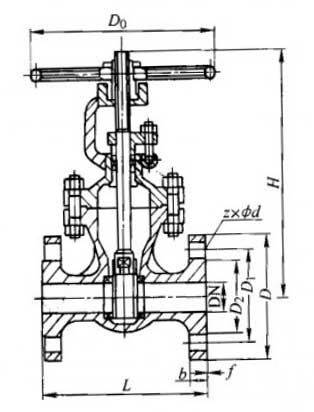

Z42Tc型耐磨陶瓷闸阀PN16～PN100外形尺寸图

注：本公司是上海阀门生产厂家，生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,阀,节流阀,水力控制阀等,其中闸阀分为,电动闸阀,气动闸阀,手动闸阀,刀闸阀,法兰闸阀,平板闸阀,不锈钢闸阀,软密封闸阀,硬密封闸阀等,工程师皆有数十年经验,欢迎您来电洽谈业务！
