船用法兰青铜填料三通旋塞阀

GB/T593-1993船用法兰青铜填料旋塞阀 Marine bronze flanged packed cocks 性能规范 Technical Data 船用法兰青铜填料三通旋塞阀性能规范公称压力Nominal Pressure(MPa) 公称通径 Nominal Diameter(mm) 适用介质 Applicable medium 0.6 20~80 海水、淡水、...

产品型号：L、T、LS、TS

产品口径（DN）：20~80(mm)

产品压力（PN）：0.6(Mpa)

更新日期：2015-07-13

免费询价

24小时免费咨询电话021-80392609

产品详情

GB/T593-1993船用法兰青铜填料旋塞阀
Marine bronze flanged packed cocks

性能规范 Technical Data

船用法兰青铜填料三通旋塞阀性能规范
公称压力Nominal Pressure(MPa)	公称通径 Nominal Diameter(mm)	适用介质 Applicable medium
0.6	20~80	海水、淡水、滑油、燃油 Sea water,Fresh water，Lubricanting oil,Fuel oil

主要零部件材质Materials of Main Parts

船用法兰青铜填料三通旋塞阀主要零部件材质
零件名称Parts name	材料 Material
零件名称Parts name	名称Name	牌号Marks
阀体Body	铸锡青铜 Cast Tin Bronze	ZCuSn10Zn2 或 ZCuSn5Pb5Zn5
塞芯Core	铸锡青铜 Cast Tin Bronze	ZCuSnl 0Zn2 或 ZCuSn5Pb5Zn5

基本尺寸Dimensions

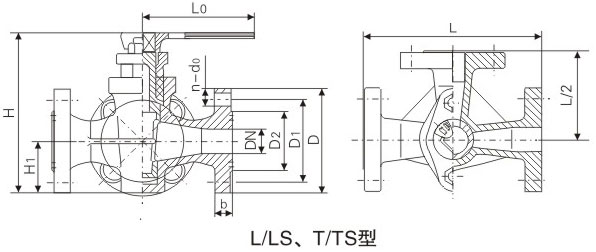

L型、T型船用法兰青铜填料三通旋塞阀基本尺寸
公称通径 DN(mm)	结构尺寸 Structure dimension			壁厚 Thickness δ	法兰 Flange					螺栓 Bolt		手柄 Handle	参考重量 Weight(kg)
公称通径 DN(mm)	L	H≈	H1	壁厚 Thickness δ	D	D1	D2	do	b	n个	Th.	Lo	L型	T型
20	145	141	42	7	95	68	48	13	14	4	M12	125	3.85	3.79
25	155	151	43	7	105	73	56	13	14	4	M12	140	4.8	4.8
32	165	170	50	7	115	83	64	15	15	6	M14	160	5.7	5.6
40	190	193	57	7	125	93	74	15	16	6	M14	180	8.4	8.3
50	205	245	67	7	135	103	84	15	16	6	M14	230	12	11.8
65	225	286	81	8	155	123	104	15	15	6	M14	250	16.7	16.3
80	245	328	100	8	170	138	118	16	15	8	M14	320	21.8	21.3

LS型、TS型船用法兰青铜填料三通旋塞阀基本尺寸
公称通径 DN(mm)	结构尺寸 Structure dimension			壁厚 Thickness δ	法兰 Fange					螺栓 Bolt		手柄 Handle	参考重量 Weight(kg)
公称通径 DN(mm)	L	H≈	H1	壁厚 Thickness δ	D	D1	D2	do	b	n个	Th.	Lo	LS型	TS型
20	150	141	42	7	90	65	50	11	14	4	M10	120	3.9	3.8
25	160	151	43	7	100	75	60	11	14	4	M10	140	4.9	4.8
32	180	170	50	7	120	90	70	14	16	4	M12	160	5.8	5.7
40	200	193	57	7	130	100	80	14	16	4	M12	180	9.1	9.0
50	230	245	67	7	140	110	90	14	16	4	M12	230	12.4	12.2
65	290	286	81	8	160	130	110	14	16	4	M12	250	17.7	17.3
80	310	328	100	8	190	150	128	18	18	4	M16	320	23.9	23.4

声明：本文中所有文字、数据、图片均只适用于参考，船用法兰青铜填料三通旋塞阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
