船用铸钢吸入通海阀

GB/T2029-1980船用铸钢吸入通海阀 Marine cast steel suction sea valves 性能规范 Technical Data 船用铸钢吸入通海阀性能规范公称压力 Nominal Pressure (Mpa) 公称通径 Nominal Diameter (mm) 适用介质 Applicable medium 0.4 50-400 海水、淡水Seawate...

产品型号：B、BS

产品口径（DN）：50~500(mm)

产品压力（PN）：0.4(Mpa)

更新日期：2015-07-15

免费询价

24小时免费咨询电话021-80392609

产品详情

GB/T2029-1980船用铸钢吸入通海阀
Marine cast steel suction sea valves

性能规范 Technical Data

船用铸钢吸入通海阀性能规范
公称压力 Nominal Pressure (Mpa)	公称通径 Nominal Diameter (mm)	适用介质 Applicable medium
0.4	50-400	海水、淡水Seawater、Fresh water
0.4	50-500	海水、淡水Seawater、Fresh water

主要零部件材质Materials of Main Parts

船用铸钢吸入通海阀主要零部件材质
零件名称Parts name	材料 Material
零件名称Parts name	名称Name	牌号Marks
阀体、阀盖Body/Cover	铸钢 Cast steel	ZG230-450
阀盘、阀座Disc/seat	铸锡青铜 Cast Tin Bronze	ZCuSn10Zn2
阀杆Stem	铝青铜 Aluminum Bronze	CuAI9Mn2

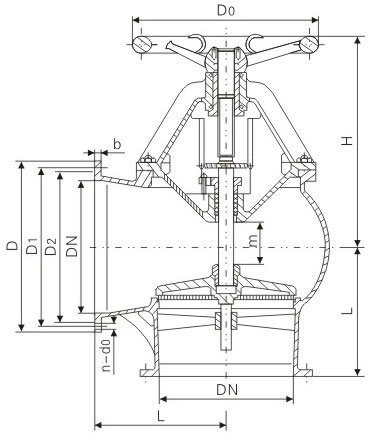

B型基本尺寸Dimensions

B型船用铸钢吸入通海阀基本尺寸
公称通径 DN(mm)	结构尺寸 Structure dimension		法兰 Flange					螺栓 Bolt		壁厚 Thickness t	手轮 Hand wheel Do	升程 Lift range m	参考重量 Weight (kg)
公称通径 DN(mm)	L	H	D	D1	D2	b	Do	n个	Th.	壁厚 Thickness t	手轮 Hand wheel Do	升程 Lift range m	参考重量 Weight (kg)
50	125	230	135	103	84	13	15	6	M14	7	140	16	14.4
65	145	240	155	123	104	13	15	6	M14	7	140	20	17.6
80	155	260	170	138	118	14	15	8	M14	7	160	24	16.8
100	175	280	190	158	138	14	15	8	M14	8	180	30	21.8
125	200	310	215	183	164	14	15	10	M14	8	200	40	30.8
150	225	340	240	208	190	14	15	12	M14	9	225	48	47.8
200	275	375	295	264	247	15	15	12	M14	9	280	60	68.4
250	325	425	365	327	306	16	17	14	M16	10	360	70	104.0
300	375	480	430	386	360	19	22	14	M20	11	400	78	167.0
350	425	560	480	436	410	20	22	16	M20	11	450	100	221.0
400	475	640	530	486	460	21	22	16	M20	12	500	110	292.0

BS型船用铸钢吸入通海阀基本尺寸
公称通径 DN(mm)	结构尺寸 Structure dimension		法兰 Flange					螺栓 Bolt		壁厚 Thickness t	手轮 Hand wheel Do	升程 Lift range m	参考重量 Weight (kg)
公称通径 DN(mm)	L	H	D	D1	D2	b	Do	n个	Th.	壁厚 Thickness t	手轮 Hand wheel Do	升程 Lift range m	参考重量 Weight (kg)
50	125	230	140	110	90	16	14	4	M12	7	140	16	15.1
65	145	240	160	130	110	16	14	4	M12	7	140	20	17.6
80	155	260	190	150	128	18	18	4	M16	7	160	24	21.0
100	175	280	210	170	148	18	18	4	M16	8	180	30	25.7
125	200	310	240	200	178	20	18	8	M16	8	200	40	36.5
150	225	340	265	225	202	20	18	8	M16	9	225	48	59.8
200	275	375	320	280	258	22	18	8	M16	9	280	60	80.7
250	325	425	375	335	312	24	18	12	M16	10	360	70	121.0
300	375	480	440	395	365	24	22	12	M20	11	400	78	184.0
350	425	560	490	445	415	24	22	12	M20	11	450	100	247.0
400	475	640	540	495	465	24	22	16	M20	12	500	110	324.0
450	500	720	595	550	520	24	22	16	M20	12	550	150	467.2
500	525	800	645	600	570	26	22	20	M20	13	600	155	550.9

声明：本文中所有文字、数据、图片均只适用于参考，船用铸钢吸入通海阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：021-80392609。
