调节阀

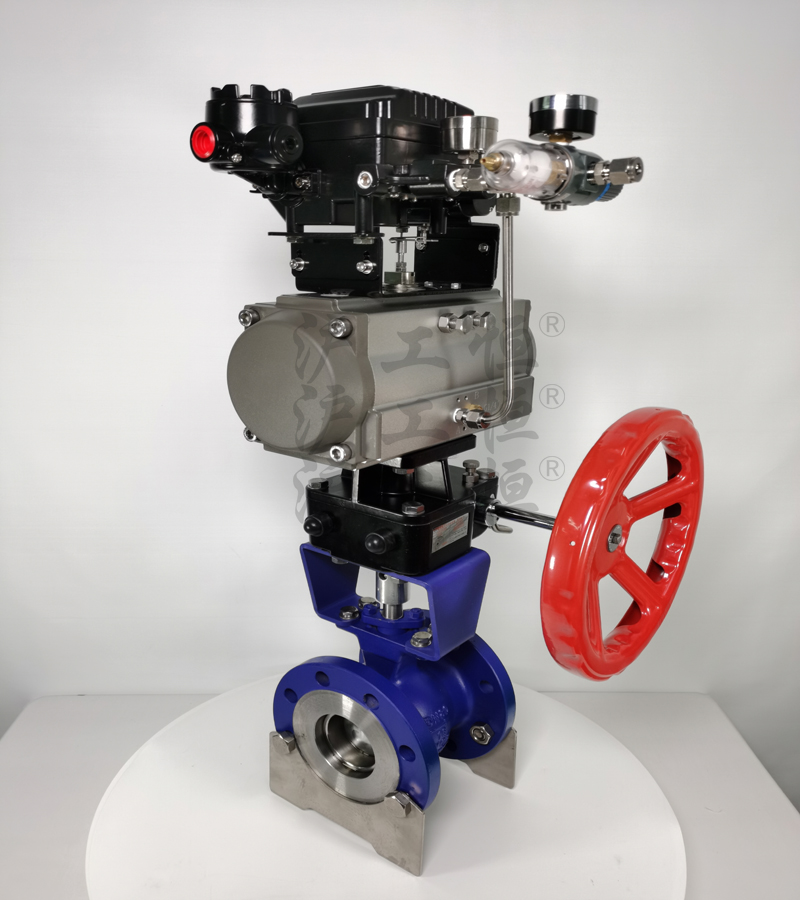

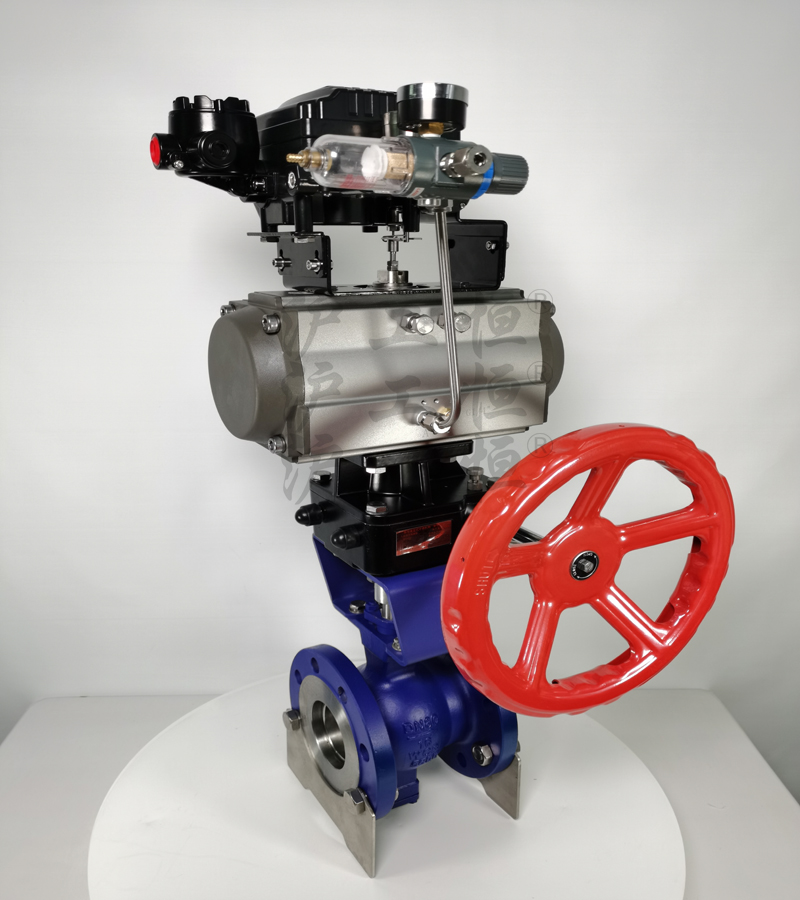

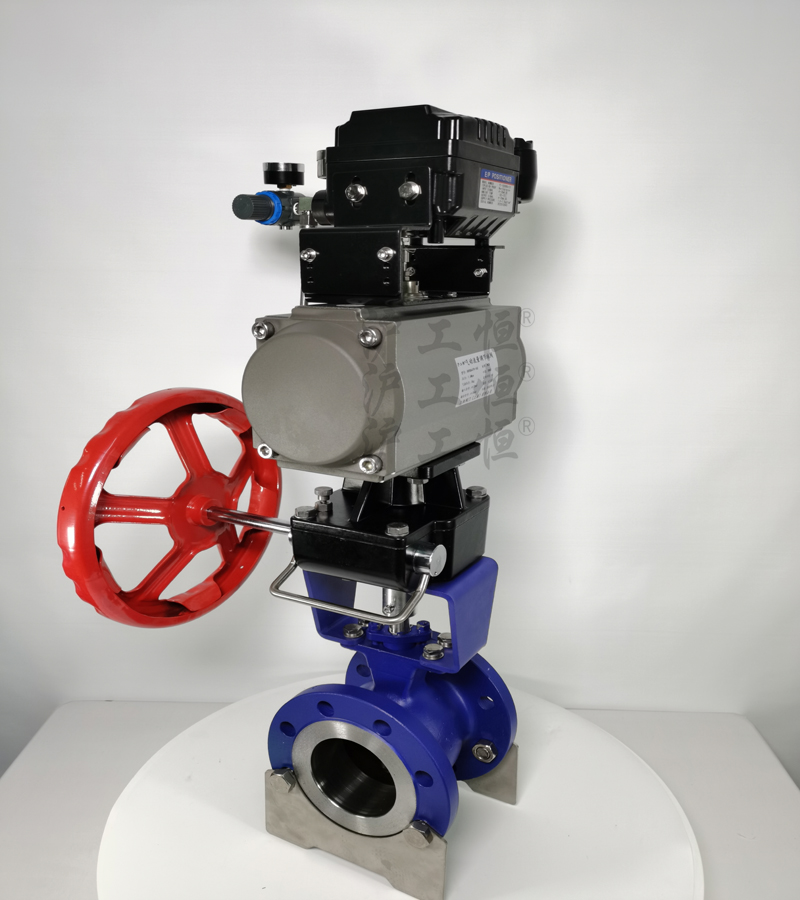

气动流量调节球阀

一、气动V型球阀 概述 VQ647气动V型活塞式调节球阀(简称调节球阀),是一种旋转型调节球阀,为气动单元组合仪表中的执行单元,一般与电气阀门定痊器或气动阀门组合使用。阀芯开有V型切口,与阀座相对转动产生剪切力,防止卡死。特别适用于泥浆和含有纤维介...

产品型号:

产品口径(DN):(mm)

产品压力(PN):(Mpa)

更新日期:2022-08-30

免费询价

24小时免费咨询电话021-80392609

  • 产品详情


   一、气动V型球阀 概述

  VQ647气动V型活塞式调节球阀(简称调节球阀),是一种旋转型调节球阀,为气动单元组合仪表中的执行单元,一般与电气阀门定痊器或气动阀门组合使用。阀芯开有V型切口,与阀座相对转动产生剪切力,防止卡死。特别适用于泥浆和含有纤维介质,以及含有微小固体悬浮物介质的调节。因而广泛应用于石油、化工、制药、冶金、轻纺、造纸、污水处理等生产部门的气体、蒸汽、液体输送管道中介质流量调节,以达到生产过程按控制要求。

  本系列产品公称压力等级有PN16、64,公称通径范围从25mm至 300mm ,允许泄漏量等级有Ⅳ级和Ⅵ级。


  二、气动V型球阀 主要零件材料

  阀体、 阀盖:HT200、ZG230—450、ZG1Cr18Ni9Ti、 ZG0Cr18Ni12Mo2Ti

  阀 杆:0Cr17Ni12Mo2、0Cr17Ni14Cu4Nb

  阀 板:ZG1Cr18Ni9、C0Cr18Ni12Mo2Ti

  阀杆(板)轴承:0Cr17Ni12Mo2

  阀 芯:增强聚四氟乙烯、司钛莱合金堆焊

  阀座(密封环):聚四氟乙烯(增强)、1Cr18Ni9Ti、Cr18Ni12Mo2Ti

  压 圈:0Cr17Ni12Mo2

  填 料:聚四氟乙烯、石墨

  阀 座 托 架 :0Cr17Ni12Mo2 垫 环:氟橡胶0形圈


  三、气动V型球阀 主要技术参数

公称通径D(mm) 25 32 40 50 65 80 100 125 150 200 300
额定流量系数kv 22 36 58 82 145 200 355 554 798 1418 3900
公称压力PN(MPa) 1.6、4.0、6.4
流量特性 近似等百分比
阀板转角(度) 0°±4至90° ±4°(可调)
操作压力(MPa) 双作用0.2~1.0、单作用0.3—1.0
适用工作温度(℃) 软密封:-40~180、硬密封:-60~450
允许压差(MPa) 为公称压力值 4.0 2.0
允许泄漏量等级 软密封Ⅵ级、硬密封Ⅳ级
动作时间(S) 0.5~7
执行机构输出力矩(Nm) 5.9~5169
















声明:本文中所有文字、数据、图片均只适用于参考,气动流量调节球阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话:021-80392609。
