产品概述

ZJSN气动薄膜双座调节阀是一种压力平衡调节阀，采用笼式套筒导向、单座密封结构，配用多弹簧执行机构或者 电动执行机构，流道呈S流线型，选用进口密封环。整体具有工作平稳、允许压差大、流量特性精确噪音低等特点。特 别适用于对泄漏量要求不高、阀前后压差较大的工作场合。 本系列产品有常温型、高温型、低温型、调节切断型、 波纹管密封型等多种型式。产品公称压力等级有 PN1.6、4.0、6.4；阀体口径范围 DN20-DN300；适用流体温度-150℃-+560℃ 范围内多种档次；泄露等级氛分为Ⅳ级、Ⅴ级；流量特 性有直线、等百分比。多种规格可供选择。 本系列调节阀采用模块化设计，可采用不同组合、配用各种附件。

主要技术参数

ZJSN气动薄膜双座调节阀主要技术参数

本体部分
阀体形式	直通双座球型铸造阀
阀体材质	ZG230-450  ZG1Cr18Ni9
公称通径	DN20-DN300
公称压力	PN1.6  2.5  4.0  6.4  10.0MPa ANSI  150  300  600LB JIS  10K  20K  30K  40K
连接形式	法兰：FF RF RTJ 等 焊接：SW  BW
结构长度	符合 IEC534
阀盖型式	常温型 高温型 波纹管密封型 低温型
填料	聚四氟乙烯 柔性石墨等
密封垫	金属夹石墨密封垫 四氟乙烯垫等
阀内部件
阀芯型式	双座导向型
流量特性	线性 等百分比
内件材质	1Cr18Ni9Ti  1Cr18Ni9Ti+PTFE
执行机构
气动	多弹簧式执行机构 单弹簧式执行机构
作用方式	气-开式 气-关式

主要零件材料及内部结构

ZJSN气动薄膜双座调节阀主要零件材料及内部结构

本体材质为碳钢
1	阀体	WCB	LCB	WC9
2	阀座	304	304	304
3	阀芯	304	304	304
4	导向套	304	304	304
5	阀盖	WCB	LCB	WC9
6	阀杆	304	304	304
7	填料	PTFE/柔性石墨
8	弹簧	65Mn
9	螺母	304	304	304
本体材质为不锈钢
1	阀体	CF8	CF8M	CF3M
2	阀座	304	316	316L
3	阀芯	304	316	316L
4	导向套	304	316	316L
5	阀盖	CF8	CF8M	CF3M
6	阀杆	304	316	316L
7	填料	PTFE/柔性石墨
8	弹簧	65Mn
9	螺母	304	316	316L

注：以上为标准配置结构，标准的阀体材料是碳钢和不锈钢，也可根据用户需求进行配置。

阀盖型式

注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。 低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

气动调节阀规格与技术参数

ZJSN气动薄膜双座调节阀规格与技术参数

公称通径 DN（mm）		20	25	32	40	50	65	80	100	125	150	200
额定流量 系数 KV	直线	7.6	12.1	19.4	30.3	48.3	75.9	121	194	302	484	759
	等百分比	6.9	11	17.6	27.5	44	69.3	110	176	275	440	693
执行机构 型号	正作用	ZHA-22		ZHA-23			ZHA-34			ZHA-45
	反作用	ZHB-22		ZHB-23			ZHB-34			ZHB-45
额定行程 L（mm）		16		25			40			60
膜片有效面积 Ae（cm2）		280		400			600			1000
公称压力 PN（MPa）		1.6  2.5  4.0  6.4
固有流量特性		直线 等百分比
固有可调比 R		50:01:00
信号范围 Pr（KPa）		20-60、20-100、40-200、60-100、80-240
气源压力 Ps（MPa）		0.14、0.25、0.28、0.40

气动调节阀主要性能指标

ZJSN气动薄膜双座调节阀主要性能指标

序号	项 目			标准型调节阀		散热、低温型调节阀
				不带定位器	带定位器	不带定位器	带定位器
1	基本误差＜（%）			±5	±1	±15	±4
2	回差＜（%）			3	1	10	3
3	死区＜（%）			3	0.4	8	1
4	始终点偏差 ＜（%）	气开	始点	±2.5	±1	±6	±2.5
			终点	±5		±15
		气关	始点	±5		±15
			终点	±2.5		±6
5				±2.5	2.5	6	2.5

流量特性

ZJSN气动薄膜双座调节阀固有流量特性对行程下的相对流量数值 单位：(%)

行程 流量特性	0	10	20	30	40	50	60	70	80	90	100
线性	2	11.8	21.6	31.4	41.2	51	61	40.5	80.6	90.7	100
等百分比	2	3	4.42	6.3	9.5	14.2	21.1	30.8	45.7	67.8	100

允许压差

ZJSN气动薄膜双座调节阀气关式（正作用）金属密封型 单位（MPa）

执行机构 型号	弹簧范围 （KPa）	气源压力 （MPa）	定位器 带/否	阀座直径 dn（mm）
				20	25	32	40	50	65	80	100	125	150	200
ZHA-22	20—100	0.14	否	0.92	0.72
			带	5.5	4.33
	40—200	0.25	带	6.4	6.14
	80—240	0.4	带	6.4	6.4
ZHA-23	20—100	0.14	否			0.73	0.58	0.46
			带			4.4	3.49	2.77
	40—200	0.25	带			6.24	4.49	3.92
	80—240	0.4	带			6.4	6.4	6.4
ZHA-34	20—100	0.14	否						0.55	0.44	0.35
			带						3.27	2.64	2.1
	40—200	0.25	带						4.63	3.75	2.98
	80—240	0.4	带						6.4	6.4	6.4
ZHA-45	20—100	0.14	否									0.48	0.4	0.3
			带									2.9	2.41	1.8
	40—200	0.25	带									4.11	3.42	2.55
	80—240	0.4	带									6.4	6.4	5.56

ZJSN气动薄膜双座调节阀气关式（反作用）金属密封型 单位（MPa）

执行机构 型号	弹簧范围 （KPa）	气源压力 （MPa）	定位器 带/否	阀座直径 dn（mm）
				20	25	32	40	50	65	80	100	125	150	200
ZHB-22	20—100	0.14	带/否	0.92	0.72
	40—200	0.25	带	5.51	4.33
	80—240	0.28	带	6.4	6.4
ZHB-23	20—100	0.14	带/否			0.73	0.58	0.46
	40—200	0.25	带			4.41	3.49	2.77
	80—240	0.28	带			6.4	6.4	6.4
ZHB-34	20—100	0.14	带/否						0.55	0.44	0.35
	40—200	0.25	带						3.27	2.65	2.11
	80—240	0.28	带						6.4	6.4	5.63
ZHB-45	20—100	0.14	带/否									0.48	0.4	0.3
	40—200	0.25	带									2.9	2.41	1.81
	80—240	0.28	带									6.4	6.4	4.82

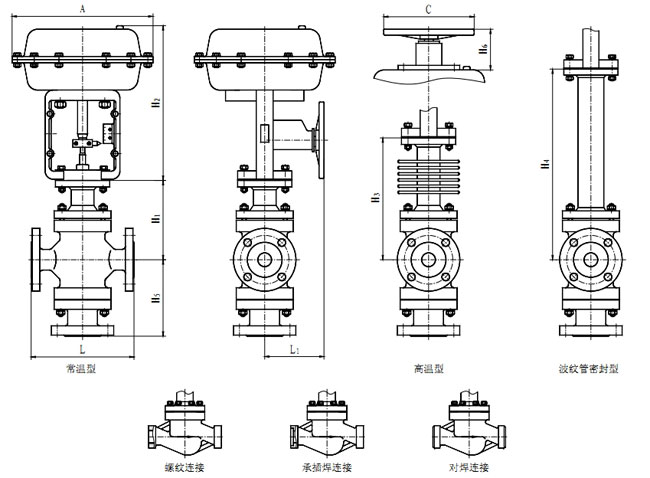

配气动执行机构外形尺寸（常温型、高温型）

ZJSN气动薄膜双座调节阀外形尺寸（常温型、高温型）单位（mm）

公称通径（DN）		20	25	32	40	50	65	80	100	125	150	200
结构长度 （L）	PN16/25	180	185	200	220	250	275	305	350	410	450	550
	PN40	185	190	210	230	255	285	310	355	425	460	560
	PN64	190	200	220	240	265	295	320	370	400	475	570
H1		155	155	175	180	200	235	250	260	330	350	420
H2		298	298	298	298	298	380	380	380	510	510	510
H3		235	235	247	256	268	364	384	394	465	470	540
H4		365	365	425	420	445	660	680	690	748	740	780
H5		110	117	120	139	144	188	208	220	268	278	320
H6		180	180	180	180	180	236	236	236	310	310	310
A		282	282	282	282	282	360	360	360	470	470	470
C		220	220	220	220	220	270	270	270	320	320	320
L1		289	289	289	289	289	347	347	347	476	476	476
压力等级		GB：1.6、2.5、4.0、6.4MPa ANSI：150、300、600LB JIS：10、20、30K
执行机构		ZHB-22			ZHB-23		ZHB-34			ZHB-45

注：表中尺寸为不带标准型附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取数据。

产品外形结构尺寸图
