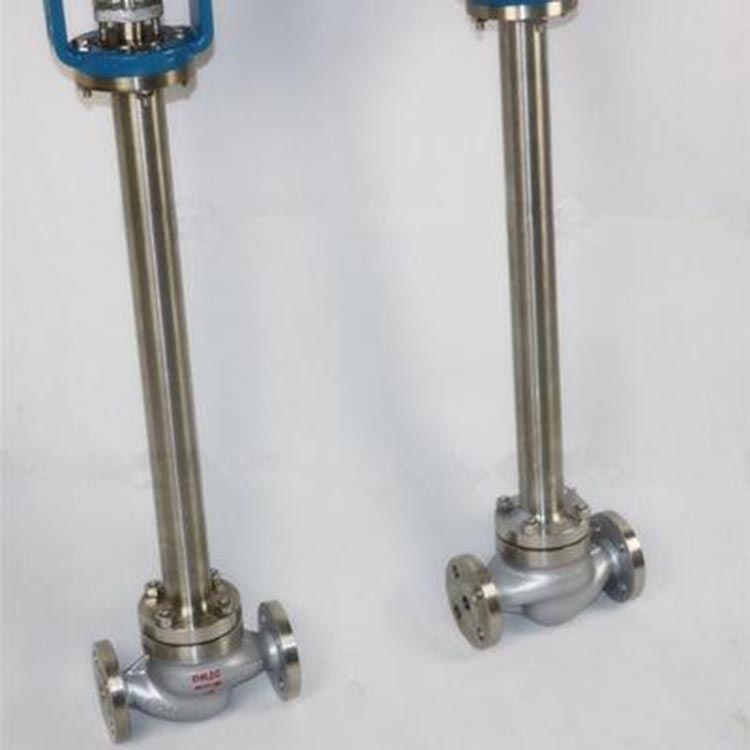

ZDLP-16PD电动低温型调节阀更新日期：2020-03-17
| *** : | GH/工恒 | 型号 : | ZDLP-16PD |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 公称通径 : | 20-300 |
| 适用介质 : | 蒸汽,各种高腐蚀化学介质,氨气,氮气,氧气,氢气,其他 | 压力环境 : | 常压 |
| 工作温度 : | 低温 | 流动方向 : | 单向 |
| 驱动方式 : | 电动 | 零部件及配件 : | 执行器 |
| 形态 : | 隔膜式 | 类型(通道位置) : | 二通式 |
| 标准 : | 国标 | 密封形式 : | 硬密封型 |
电动角式调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。它采用多级节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏，大大提高了调节阀的使用寿命，特别是用在尿素系统中比普通高压阀寿命提高2-3倍。阀体为直角形，阀芯为单导向结构，阀体流路简单，阻力小，特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。电动角式调节阀,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。电动执行机构为电子式结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。
本系列执行器有以下主要特点：
1.1 执行器设计有伺服系统（无需另配伺服放大器），只需接入D 20mA
（或DC1 5V）信号和AC220V单相电源即可工作。内设接线端子，接线为简单
方便。
1.2 执行器的关键部件 ，采用 的混合集成电路，用树脂密
封浇铸，外形为匣状，体积小，可靠性高。
1.3 驱动量的反馈检测采用高性能导电塑料电位器，分辨率＜ 0.4。
1.4 具备自诊断功能，当发生故障时，上的指示灯会立即发出指示信号。
1.5 用状态选择开关可以设定断信号时，（阀芯处于全开，全闭或自锁状态。）
1.6 用状态选择开关可以设定（正、反作。）
1.7 用状态选择开关可以设定输入信号为（D20mA或DC15V。）
1.8 调整工作零点（始点）和行程（终点）简单易行。
1.9 当突然断电时，能确保阀芯自锁。
1.10 采用同步皮带转动，降低了噪音。
1.11 延时保护功能，额定负载时，能实行状态自锁，故障发生时，能立即起
动保护，并可反向运行取消延时保护。
主零技术参数
| 公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 300 | |
| 阀座直径(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 300 | |
| 额定流量系数K | 6.5 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
| 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | |||||||
| 允许压差ΔMPa | 6.1 | 3.8 | 2.3 | 1.4 | 1.0 | 2.3 | 1.6 | 1.0 | 0.8 | 0.6 | 0.4 | ||
| 基本误差 | ±2.5 | ||||||||||||
| 回差 | 2.5 | ||||||||||||
| 死区 | 1.0 | ||||||||||||
| 始终点偏差 | ±2.5 | ||||||||||||
| 额定行程偏差 | 2.5 | ||||||||||||
| 允许泄漏量Q | Kv值的0.1 | ||||||||||||
| 可调范围 | 30:1 | ||||||||||||
|
配用执 行机构 |
PSL | PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL320 | ||||||
| 3810L | 381LSA-08 | 381LSA-30 | 381LSB-30 | 381LSB-50 | 381LSC-65 | 381LSC-160 | |||||||
| 适用温度 | 常温-20+200 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | ||||||||||||
| 中温-40+450 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | |||||||||||||
| 低温-196+200 铸不锈钢ZG1Cr18Ni9Ti | |||||||||||||
| 项目 | 指标值 | ||
| 基本误差％ | 配3810L±2.5； 带位器 ±1.0 | ||
| 回差％ | 配381L ±2.0； 配PSL±1.0 | ||
| 死区％ | 1.0 | ||
| 始终点偏差％ | 电开 | 始点 | ±2.5 |
| 终点 | ±2.5 | ||
| 电关 | 始点 | ±2.5 | |
| 终点 | ±2.5 | ||
| 可调范围 | 50：1 | ||
| 额定行程偏差％ | 2.5 | ||
| 泄量量L/H | 符合/T7387-94 IV级 小于阀的额定容量×10-4 | ||
