调节阀介绍 直行程调节阀术语更新日期:2014-05-04

以下术语适用于配备薄膜或活塞执行机构的标准直行程调节阀(控制阀)的物理和工作特性。有些术语,尤其是那些与执行机构有关的术语,也适用于旋转式调节阀(控制阀)。尽管也包括其它通用术语,但是本手册提出的许多定义符合ISA 标准S75.05,调节阀(控制阀)术语。对于一些较复杂的术语,本手册也提供附加的解释。零部件名称标注在图1-3 到图1-6 上。接下来的独立章节定义旋转式调节阀(控制阀)的术语、调节阀(控制阀)的功能和特性术语、以及其它过程控制术语。

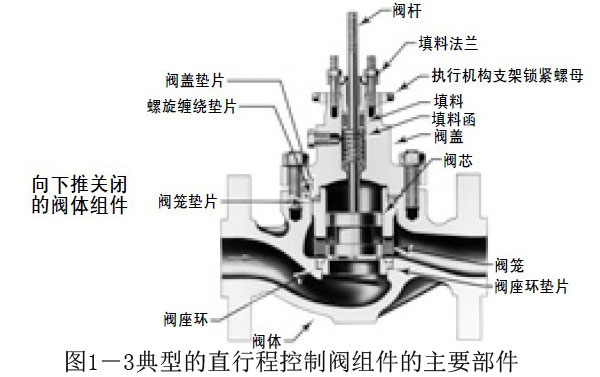

1.3图1-3典型的直行程控制阀组件的主要部件

执行机构弹簧:包含在支架或执行机构膜盖里的一根或一组弹簧。它(们)向与膜片压力相反的方向移动执行机构推杆。
执行机构推杆:把执行机构连接到阀杆上并将运动(力)从执行机构传递给阀门的零件。
执行机构推杆加长轴:活塞执行机构推杆的加长部分,提供一种把活塞运动传递给阀门定位器的方法(图1-7)。
执行机构推力:执行机构提供的净力,用来对阀芯进行实际定位。
角形阀:一种阀门结构,它的一个口与阀杆或执行机构在同一直线上,另一个口则与阀杆成一垂直角度。(也可见直通阀。)
波纹管密封型阀盖:使用波纹管来防止截流元件连接杆周围泄漏的一种阀盖(图1-6)。
阀盖:阀门的包含填料函和阀杆密封并能对阀杆进行导向的部分。它为阀腔提供主要的开孔以安装内部零件,也可以是阀体的一个不可分割的部分。它把执行机构连接到阀体上。典型的阀盖与阀体是用螺栓连接的、用螺纹旋入的、用焊接连接的、用压力密封的、或者集成不可分隔的。(这个术语通常指的是阀盖及其包含的填料零件。更加准确地说,这一组零部件应该称为阀盖组件。)
阀盖组件:(通常称为阀盖,更加准确地称为阀盖组件)一个组件,包括阀杆可以在其中运动的零件以及防止阀杆周围泄漏的密封形式。它通常提供安装执行机构和装入填料组件的方法。
底法兰:一个封闭与阀盖开孔相对的阀体开孔的零件。它包括一个导向轴套或用来调换阀门的作用方式。
轴套:支持或导向移动零件如阀杆的装置。

1.3图1-8直通阀阀体的特性化阀笼

阀笼:阀内件的一个零件,它包容截流元件并能规定流量特性或提供座合表面。它也提供了稳定性、导向、平衡和对中性,而且有助于其它阀内件零件的组装。阀笼壁包含通常决定调节阀(控制阀)流量特性的开孔。各种各样的阀笼形式示于图1-8。
截流元件:阀门的可运动部件,它置于流体通道中,用来调节通过阀门的流量。
截流元件导向面:截流元件的一部分,它使得截流元件在阀笼、阀座环、阀盖、底法兰或以上任意两个零件里运动。

1.3图1-7典型的常偏压弹簧的双作用活塞式执行机构

气缸:活塞执行机构的气室,活塞在其中运动(图1-7)。
气缸端盖密封:活塞执行机构气缸与支架的连接处的密封元件。
膜片:一个活动的把力传递给膜片支撑板和执行机构的压力响应元件。
薄膜执行机构:一个流体驱动的装置,在其中流体作用在一个活动的部件- 膜片上。
膜盖:包含上下两个部分的壳体,用来支撑膜片并建立一个或两个气压室。
膜片支撑板:与膜片同心的用来把力传递给执行机构推杆的板。
正作用执行机构:一种薄膜执行机构,它的推杆会随着膜片压力的增加而伸出来。
伸长型阀盖:一种阀盖,填料函与阀盖法兰之间的距离较长,用于高温或低温工况。

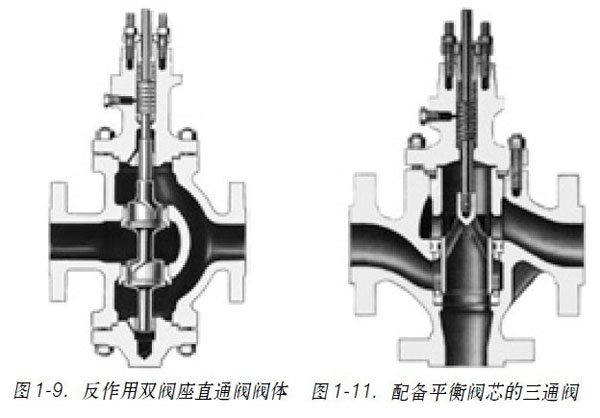

1.3图1-9反作用双阀座直通阀阀体图1-11配备平衡阀芯的三通阀1.3图1-10带法兰座的角形控制阀阀体图1-12配备笼式内件、平衡阀芯和软阀座的阀体

直通阀:一种阀门,带线性运动的截流元件,有单阀座或多阀座,它的阀体因为阀座区域有一个球形的内腔而与众不同。直通阀可以进一步分为:二通单阀座、二通双阀座(图1-9)、角形(图1-10)、三通(图1-11)、不平衡阀笼导向(图1-3)和平衡阀笼导向(图1-12)。

图1-3典型的直行程控制阀组件的主要部件2

下阀体:包含阀门内部零件,有一个流道连接口的阀体壳体的一半部分。在分体式阀体结构里,阀座环通常被压在上阀体和下阀体之间。
补偿式阀门:一种阀门结构,在不同的但互成180度的对立面上有入口和出口管线连接。

1.3图1-13直通阀阀体的填料材料的完整排列

填料函(组件):阀盖组件的一部分,用来防止截流元件连接杆周围的泄漏。包括在完整的填料函组件里的是下列零部件的部分或全部的组合:填料、填料压盖、填料螺母、套环、填料弹簧、填料法兰、填料法兰双头螺栓或单头螺栓、填料法兰螺母、填料环、填料隔离圈环、毛毡隔离圈、Belleville 弹簧和抗挤压环。单独的填料零件示于图1-13。
活塞:一个可移动的把力传递给活塞执行机构推杆的压力响应元件(图1-7)。
活塞式执行机构:一个流体驱动的装置,在其中流体作用在一个可移动的活塞上使执行机构推杆产生运动。活塞式执行机构(图1-7)可以或者分为:双作用式,因此,在任一方向上都可产生的驱动力;或者分为弹簧复位式,因此在失去气源时,执行机构会使阀门沿着要求的行程方向移动。
阀芯:一个经常用来指的是截流元件的术语。
阀口:调节阀(控制阀)的流量控制口。
保持环:一个用来把可拆卸法兰保持在阀体上的分体环。

1.3 图1-4典型的反作用薄膜执行机构图1-5伸长型阀盖图1-6波纹管密封型阀盖.j

反作用执行机构:一种薄膜执行机构,它的推杆会随着膜片压力的增加而退回来。反作用执行机构有一个密封轴套(图1-4)安装在支架的上端,以防止膜片压力沿着执行机构推杆泄放。
橡胶套:一个防止破坏性异物进入活塞执行机构的密封轴套的保护性装置。
密封轴套:用来提供一种防止活塞执行机构气缸泄漏方式的上、下轴套。合成橡胶O形圈被用在轴套里,以密封气缸、执行机构推杆和执行机构推杆加长轴(图1-7)。
阀座:截流元件与它的配合表面相接触的
区域,它实现阀座的关闭。
阀座负载:在规定的静态条件下,截流元件与阀座之间的净接触力。实际上,对于一个给定的调节阀(控制阀),执行机构的选择就是以需要多大的力来克服静态、阀杆和动态不平衡力,并留有一个余量给阀座负载为基础的。
阀座环:阀体组件的一个零件,它为截流元件提供座合表面,并成为流体控制口的
一部分。
可拆卸法兰:一个安装在阀体流通口上的法兰。它通常被一个保持环保持在其位置上。
弹簧调整件:一个管件,通常旋在执行机构推杆上或旋入支架里面,以调整弹簧
压缩量。
弹簧座:一块板,保持弹簧到位并提供一个让弹簧调整件接触的平面。
静态不平衡力:在规定的压力条件下,且流体处于静止状态时,由于流体压力作用在截流元件和阀杆上而产生的净力。
阀杆连接件:把执行机构推杆连接到阀杆上的装置。
阀内件:调节被控流体的阀门内部部件。在直通阀体里,阀内件典型地包括截流元件、阀座环、阀笼、阀杆和阀杆销钉。
软阀座:带有弹性、塑性或其它易变形材料的阀内件,用在截流部件或者阀座环里,以用小的执行机构力取得严密的关闭。
上阀体:包含阀门内部零件、有一个流道连接口的阀体壳体的一半部分。它通常包括一种防止阀杆周围泄漏的方式,并提供一种把执行机构安装在分体式阀体上的方法。
阀体:阀门的主要的压力承受腔。它也提供管道连接端和流体流通通道,并支撑阀座表面和阀门截流元件。常用的阀体结构有:a)带一个阀座口和阀芯的单阀座阀体;b ) 带二个阀座口和一个阀芯的双阀座阀体;c) 带一个入口和一个出口二个流体连接端的二通阀体;d)带三个流体连接端的阀体,其中二个连接端可以是入口,而一个是出口(用于混合流体),或者一个连接端是入口,而二个是出口(用于分散流体)。术语阀体经常用来指的是带有阀盖组件和包含阀内件零部件的阀体。更加准确地说,这一组部件应该称为阀体组件。阀体组件(通常称为阀体或阀门,更加准确地称为阀体组件):一个阀体、阀盖组件、底法兰(如使用)和阀内件元件的组合件。阀内件包括截流元件,它打开、关闭或部分地阻挡一个或多个阀座口。
阀芯:一个经常与阀塞交换使用的术语,指的是截流元件。
阀杆:直行程阀门里,连接执行机构推杆和截流元件的零件。
支架:把执行机构的动力单元刚性地连接到阀门上的结构。
