1、单阀座调节阀阀体
单阀座调节阀阀体是常见的阀体类型，而且结构简单。
单阀座阀门有各种各样的形式，如直通式、角形、棒形、铸造和分体式结构。
通常单阀座阀门被指定用于要求严密关闭的场合。它们使用金属对金属阀座表面、或者由PTFE或其它复合材料组成的密封的软阀座。单阀座阀门能够处理大部分的工况要求。
由于高压流体通常把负载加在阀座的整个区域，在为单阀座调节阀(控制阀)体选择执行机构时考虑产生的不平衡力。
尽管较小口径的单阀座阀常用，但是它们也经常有4 英寸到8 英寸的口径，配备大推力的执行机构。
很多现代的单座阀体采用阀笼或保持架式的结构以固定阀座环，提供阀芯导向，并提供一种建立阀门流量特性的方法。保持架式阀内件还具有维护简单、改变阀芯就可以改变流量特性的特点。
通过更换阀内件零部件，阀笼或保持架式的单座阀体也可以很容易地被修改，以实现减小流通能力、降低噪声、或减少或气蚀的目的。

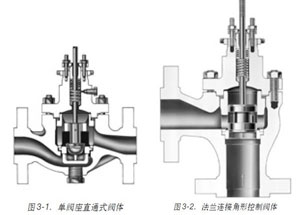

图3-1 表示其中两种比较常用的单阀座或单座直通式调节阀(控制阀)体类型。它们广泛用于过程控制场合，尤其是口径为1 英寸到4 英寸的单座阀。正常流向通常是向上通过阀座环。
角形阀几乎总是单阀座的（图3-2）。它们常常用于锅炉给水、加热器疏水工况、以及空间有限且阀门也可以被用作弯管的管道连接处。图示的阀门采用阀笼式结构。其它阀门可能采用螺纹旋入式阀座环、扩展式输出连接端、限流内件、以及减少冲蚀性破坏的出口内衬。

棒形阀体通常被指定用于化学工业里的腐蚀性应用场合（图3-3）。它们可由任何金属棒形材料和一些塑料机加工而成。当抵抗腐蚀需要稀有金属合金时，一个棒形阀体通常比一个铸造阀体更加便宜。高压单阀座直通式阀通常用于气体和石油的加工生产（图3-4）。可提供的选项包括阀笼导向阀内件、阀体与阀盖间的螺栓式连接、以及自排放角形阀体。压力额定值高达ANSI 2500 的法兰形式也可提供。

2、平衡阀芯笼式调节阀阀体
这种常见的在某种意义上只使用一个阀座环的单阀座调节阀阀体类型，具有通常只与双阀座调节阀阀体（图3-5）有关的平衡阀芯的***点。阀笼式阀内件提供阀芯导向，固定阀座环，并规定流量特性。另外，位于阀芯上部和阀笼缸体之间的一个滑动活塞环形密封实际上了上游高压流体进入低压下游系统的泄漏。下游压力同时作用在阀芯的顶和底部，因此了大部分的静态不平衡力。减少不平衡可以使阀门配备比传统的单阀座调节阀阀体更加小的执行机构就可以操作。阀内件的互换性允许选择多种流量特性、降低噪声或抵抗气蚀的部件。对于大部分可以提供的阀内件形式，标准的流向是通过阀笼的开口并向下通过阀座环。这些阀体有各种各样的材料组合，口径大到20 英寸，压力额定值高达ANSI 2500。

3、大流通能力阀笼导向调节阀阀体
这种上面提到过的阀笼导向阀体的改进形式是为噪声应用场合如高压气体节流站而设计的。在这些应用场合，传统阀体的出口处经常遇到气体的音速问题（图3-6）。这种结构融入超大尺寸的连接端，具有流线型通道和阀笼式结构的维护简单的特点。使用降噪内件可以降低总的噪声水平高达35分贝。也可以提供连接端尺寸到20英寸、压力等级ANSI 600的带螺纹式阀座环的无阀笼阀体，以及针对液体工况的阀体形式。流向取决于指定的工况和选择的内件，不平衡结构通常向，而平衡结构通常向下流。

4、阀座导向单阀座调节阀阀体
这些阀体通常限制到150 Psi (10 bar)的压力降。
它们易受到由流速引发的振动的干扰。
阀座导向单阀座调节阀阀体典型地使用螺纹旋入式阀座环。这种阀座环可能在使用之后拆卸比较困难。

5、双阀座调节阀阀体
阀芯上的动态力趋向于平衡，因为流体趋向于打开一个阀座，并同时关闭另外一个。
减小作用在阀芯上的动态力可能允许选择一个比具有类似流通能力的单阀座调节阀阀体所需的更小的执行机构。
阀体通常只有较大的口径-4英寸或更大。
阀体通常比同等口径的单阀座调节阀阀体有更大的流通能力。
很多双阀座调节阀阀体都可以反向，所以阀芯可以安装成向下推打开或向下推关闭的作用方式（图3-7）。
尽管III 级关闭能力也是可能的，金属对金属阀座通常只提供II 级关闭能力。
阀座导向的阀芯通常用于开－关或低压调节工况。顶底导向式阀芯为恶劣工况条件提供非常稳定的操作。
图3-7 所示的调节阀(控制阀)体是为向下推打开阀芯的作用方式而组装的。阀芯在本质上是平衡的，而且需要相对较小的执行机构力就能使阀门动作。双阀座调节阀阀体结构典型地用于炼油厂里控制高粘度流体，或者担心有颗粒、污染物、或阀内件上有流体积圬的场合。

6、三通调节阀阀体
三个管道连接口具有通常的合流（流体混合）或分流（流体分散）作用。
的结构采用阀笼式阀内件，以获得良好的阀芯导向和维护的简单性。
可选项包括针对高温工况的内件材料。为了与大部分的管道连接相配合，可以指定标准的连接端（法兰、螺纹、对焊等）。
执行机构的选择需要仔细的考虑，尤其是对于配备不平衡阀芯的结构。图示的平衡阀芯三通调节阀阀体在下面位置配备活塞式阀芯（图3-8）。这个位置打开从底下的共同口到右边的口，并关闭左边的口。这种结构可以用于合流或分流的中间位置的调节式控制。
