脱硫专用电动V型陶瓷调节球阀-配IQT电动执行机构
脱硫专用电动V型陶瓷调节球阀概述 脱硫专用电动V型陶瓷调节球阀是目前具有性的陶瓷调节球阀,采用全陶瓷结构形式,该V型陶瓷调节球阀适用于有强冲刷及耐磨合场合做调节装置,排除原其他国外类似调节球阀诸多缺点。V型陶瓷调节球阀,以球阀的旋转与阀座之...
产品型号:VQ947TC-16C
产品口径(DN):DN15~200(mm)
产品压力(PN):1.0~6.4Mpa(Mpa)
更新日期:2017-01-12
24小时免费咨询电话021-80392609
- 产品详情
脱硫专用电动V型陶瓷调节球阀概述
脱硫专用电动V型陶瓷调节球阀是目前具有性的陶瓷调节球阀,采用全陶瓷结构形式,该V型陶瓷调节球阀适用于有强冲刷及耐磨合场合做调节装置,排除原其他国外类似调节球阀诸多缺点。V型陶瓷调节球阀,以球阀的旋转与阀座之间的开度变化时介质流量控制与调节来满足实际工况要求,阀门的流量特性等百分。V型陶瓷调节球阀适用工况有电厂脱硫脱硝,气力除灰,下料,钢厂煤渣下料,氯碱工业,三氯氢硅、四氯化硅、二氧化硅、硅粉气力输送,造纸等。
脱硫专用电动V型陶瓷调节球阀特点
V型陶瓷硬密封调节球阀,结构与O型陶瓷球阀相同,仅阀球通孔为V型结构,作为调节阀,除具有O型陶瓷硬密封球阀的耐腐蚀,耐磨损,零泄漏等***异性能外,还具有以下特点:
1、与普通O型球阀相比,V型球阀具有等百分比流量调节(对数)特性,可以更,更灵活地对介质进行流量调节,可调范围大,调节速度快,维护简单,极大节约用户成本。
2、在阀门小开度工作时,不会产生启跳、振荡,具有微调功能,可以满足很小流量的调节,且工作状态十分稳定。
3、V型陶瓷球阀在开启和关闭的过程中,球体的V形流道与阀座间具有剪切作用,可以将介质中含有的纤维、固体颗粒等切碎并除去,且结构陶瓷具有很好的自洁性,可防止密封面间积存杂物导致阀门卡死。
脱硫技术简介
通过对国内外脱硫技术以及国内电力行业引进脱硫工艺试点厂情况的分析研究,目前脱硫方法一般可划分为燃烧前脱硫、燃烧中脱硫和燃烧后脱硫等3类。 其中燃烧后脱硫,又称烟气脱硫(Flue gas desulfurization,简称FGD),在FGD技术中,按脱硫剂的种类划分,可分为以下五种方法:以CaCO3(石灰石)为基础的钙法,以MgO为基础的镁法,以Na2SO3为基础的钠法,以NH3为基础的氨法,以有机碱为基础的有机碱法。世界上普
脱硫 遍使用的商业化技术是钙法,所占比例在90%以上。 按吸收剂及脱硫产物在脱硫过程中的干湿状态又可将脱硫技术分为湿法、干法和半干(半湿)法。湿法FGD技术是用含有吸收剂的溶液或浆液在湿状态下脱硫和处理脱硫产物,该法具有脱硫反应速度快、设备简单、脱硫效率高等***点,但普遍存在腐蚀严重、运行维护费用高及易造成二次污染等问题。 干法FGD技术的脱硫吸收和产物处理均在干状态下进行,该法具有无污水废酸排出、设备腐蚀程度较轻,烟气在净化过程中无明显降温、净化后烟温高、利于烟囱排气扩散、二次污染少等***点,但存在脱硫效率低,反应速度较慢、设备庞大等问题。 半干法FGD技术是指脱硫剂在干燥状态下脱硫、在湿状态下再生(如水洗活性炭再生流程),或者在湿状态下脱硫、在干状态下处理脱硫产物(如喷雾干燥法)的烟气脱硫技术。特别是在湿状态下脱硫、在干状态下处理脱硫产物的半干法,以其既有湿法脱硫反应速度快、脱硫效率高的***点,又有干法无污水废酸排出、脱硫后产物易于处理的***势而受到人们广泛的关注。按脱硫产物的用途,可分为抛弃法和回收法两种。
主要零件材料
脱硫专用电动V型陶瓷调节球阀主要零件材料表 | |
阀体 | WCB、304、316+陶瓷 |
阀芯 | 2Cr13、316、蒙乃尔、哈氏C |
阀座 | 陶瓷 |
球体 | 陶瓷 |
流道 | 陶瓷 |
填料 | 特种盘根 |
主要性能规范
脱硫专用电动V型陶瓷调节球阀主要性能规范表 | |
名称 | V型陶瓷调节球阀 |
公称通径 | 15-250 |
公称压力 | 1.0、1.6、2.5、4.0 |
试验压力 | 强度1.0、1.6、2.5、4.0 |
泄漏等级 | Ⅵ |
适用温度 | ≤80℃,≤100℃,≤150℃ |
适用介质 | 水、石灰石、石膏浆液、硫酸、盐酸等腐蚀性介质 |
驱动方式 | 手动、电动、气动 |
连接形式 | 法兰 |

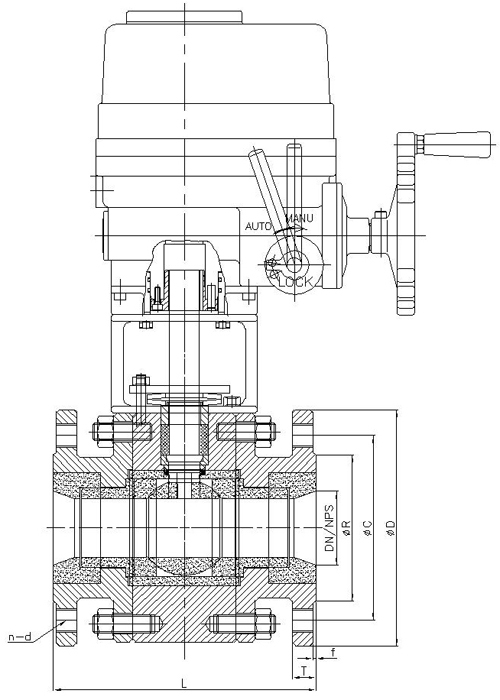

主要外形连接尺寸
DN | D | C | R | T | f | n-d | H(Appx.) |
15 | 95 | 65 | 46 | 14 | 2 | 4-M12 | 85 |
20 | 105 | 75 | 56 | 16 | 2 | 4-M12 | 94 |
25 | 115 | 85 | 65 | 16 | 2 | 4-M12 | 98 |
32 | 135 | 100 | 76 | 18 | 2 | 4-M16 | 112 |
40 | 145 | 110 | 84 | 18 | 2 | 4-M16 | 124 |
50 | 160 | 125 | 99 | 20 | 2 | 4-M16 | 135 |
65 | 180 | 145 | 118 | 20 | 2 | 4-M16 | 156 |
80 | 195 | 160 | 132 | 20 | 2 | 8-M16 | 177 |
100 | 215 | 180 | 156 | 22 | 2 | 8-M16 | 207 |
125 | 250 | 210 | 184 | 22 | 2 | 8-M16 | 240 |
150 | 285 | 240 | 211 | 24 | 2 | 8-M20 | 240 |
200 | 340 | 295 | 266 | 24 | 2 | 12-M20 | —— |
IQT电动执行机构概述
IQT系列电动执行器用于控制0°-270°旋转的阀门及其他同类产品,如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等,可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供热、楼宇自控、轻工等各行业中。它以380V/220V/110V交流电源为驱动电源,以4-20mA电流信号或0-10V DC电压信号为控制信号,可使阀门运动到所需位置,实现其自动化控制,输出扭矩达5000N • IVU (该产品已获得CE与防爆认证证书,产品质量具有保障)
IQT电动执行机构性能特点
1.壳体-壳体为硬质铝合金.经阳极氧化处理和聚酯粉末涂层,耐腐蚀性强.防护等级为IP67, NEMA4和6.并有IP68和防爆型供选择。
2.电机--全封闭式鼠笼式电机,体积小,扭距大,惯性力小,绝缘等级为F级,内置过热保护开关,可防止过热损坏电机。
3.手动结构••手轮的设计保证可靠、省力、体积小。不通电时,扳动离合器手柄可进行手动操作。通电时,离合器自动复位。(注:在电机不通电的状况下,电动执行器将保持手动状态)
4.指示器-指示器安装在中心轴上,可以观察阀门位置。透镜采用凸透镜设计,不积水,观察更方便。
5.干燥器-用来控制温度.防止由于温度和天气变化导致执行器内部水分凝结.保持内部电气元件的干燥。
6.限位开关--机械,电子双重限位。机械限位螺钉可调,可靠;电子限位开关由凸轮机构来控制,简单的调整机构能精确并方便地设定位置.无需电池支持。(微动开关接点均为银质触点)
7.扭矩开关--可提供过载保护(IQT-005/008/010除外),在阀门卡涩,有异物时,自动断开电机电源,更有效的保护阀门和电动执行器不受损坏。(出厂前已设定好,请用户不要随意更改设置)
8.自锁--精密的双蜗轮蜗杆机构可传输大扭矩,效率高,噪音低(50分贝 >,寿命长有自锁功能,防止反转,传动部分稳定可靠,出厂已经加满润滑脂,使用无需再加油。
9.防脱螺栓--拆除外壳时.螺栓附在壳体上,不会脱落》外部螺栓均采为不锈钢材质。
10.安装-底部安装尺寸符合IS05211标准.驱动轴套可拆下根据需要进行加工,适应性强。可以垂直安装,也可以水平安装。
11.线路--控制线路符合单相或三相电源标准,线路布置紧凑合理,接线端子可有效满足各种附加功能的要求。阀开关到位均有无源接点输出(可根据客户要求另行加工。)
12.智能模块-采用集成度高.功耗很低的单片机与模拟电路混合的控制板,更采用全金属外挂式安装,使执行器电机热源与控制板有效隔离,很大程度地提高了软件及硬件的抗干扰性能及耐温性。
13.阀位数字显示--执行器在打开或关闭过程中,阀位的变化在液晶屏上以大数宇方式实时显示。
14.相序自动调整--智能型执行器自动检测接入的三相电源相序.无需用户考虑三相电源的相序问题。
