产品概述

GYT/W-4(Z、J）叶轮给料机又名星形卸灰阀、星形卸料阀、回转下料器。由阀体、传动轴、叶片和减速器等给成。减速电机带动传动轴和叶轮旋转，从而达到卸灰的目的。具有叶片耐磨性好、锁气性能高、卸料彻底、连接平稳、构紧凑等特点弹性叶轮给料机采用弹性转子，密封性更好，保证均匀喂料。广泛应用于建材、冶金、化工、电力等部门作为各类除尘设备的卸料装置及各种磨机、烘干机、料仓等设备的给卸料装置。

主要性能参数

GYT/W-4(Z、J）叶轮给料机主要性能参数

规格	圆形		φ150	φ200	φ250	φ300	φ350	φ400	φ450	φ500
	方形		150×150	200×200	200×300	300×300	300×400	400×400	450×500	500×500
GYT-4Z GYW-4Z GYT-4 GYW-4	刚性	给料能力m3/h	4-6	12	23	41	55	98	121	143
		叶轮转速	34r/min				25r/min		21r/min
	弹性	给料能力m3/h	2.1	3.6	9	15	23	30	48	66
		叶轮转速	34r/min
		功率KW	0.55			1.1		2.2	3
		摆线针轮减速机型号
GYT-4J GYW-4J	刚性	给料能力m3/h	0.5~10	1~20	2~40	4~70	6~88	10~150	20~240	30~280
		叶轮转速	6~60r/min				6~40r/min
	弹性	给料能力m3/h	0.3~3	0.5~5	1.2~12	2~20	3~30	4~40	6~60	8~80
		叶轮转速	4~40r/min
		功率KW	0.55			1.1		2.2	3
		电磁调速减速机型号	YCT112-4A			YCT132-4A		YCT132-4A YCT132-4B
YJD-A YJD-B		给料能力m3/h	2-4	6	8~10	12~16	20	26	30	36~40
		叶轮转速	24r/min
		功率KW	0.55			1.1	2.2
		电源电压	380V.AC 50HZ
		适用介质和温度	粉壮或小颗粒状物料＜80℃ ＜150℃ ＜250℃

产品外形及连接尺寸

GYW-4/GYT-4外形及连接尺寸（mm)

A(A1)	B(B2)	C(C1)	n-φd	H	M	F	E	GYW-4 质量	GYW-4Z 质量	GYW-4J 质量
φ150	φ240	φ210	8-φ11	230	720	600	520	40	250	270
φ200	φ300	φ260	8-φ11	300	800	700	570	75	275	295
φ250	φ350	φ310	8-φ13	340	850	750	660	100	320	340
φ300	φ400	φ360	8-φ17	400	900	800	730	155	380	400
φ350	φ450	φ410	8-φ17	450	960	860	780	1900	500	520
φ400	φ500	φ460	8-φ17	500	1020	920	820	240	700	720
φ450	φ600	φ560	8-φ17	600	1080	980	940	280	900	930
φ500	φ710	φ660	8-φ17	700	1140	1040	990	320	1100	1150
150×150	240×240	210×210	8-φ11	230	720	600	520	45	260	280
150×200	240×300	210×260	8-φ11	230	800	700	570	60	290	310
200×200	300×300	260×260	8-φ11	300	800	700	570	80	310	330
200×300	300×400	260×360	8-φ13	300	900	800	730	140	330	350
300×300	400×400	360×360	8-φ17	400	960	860	730	160	390	410
300×400	400×500	360×460	16-φ17	400	1020	920	820	220	510	530
400×400	500×500	460×460	16-φ17	500	1020	920	820	250	560	590
400×500	500×710	460×660	16-φ17	500	1140	1040	990	300	980	1020
500×500	710×710	660×660	16-φ17	700	1140	1040	990	350	1150	1200

YJD-A/YJD-B外形及连接尺寸（mm)

每转升	A	B	C	A1	B1	C1	H	M	F	E	孔径直	重量（kg）
2	150	200	240	150×150	200×200	240×240	240	120	120	500	8-9	40
4	180	240	280	180×180	230×230	260×260	280	140	140	530	8-11	60
6	200	260	300	200×200	250×250	280×280	300	150	150	550	8-11	75
8	220	280	320	220×220	270×270	300×300	320	160	160	580	8-11	80
10	240	300	340	240×240	290×290	320×320	340	170	170	600	8-13	100
12	260	320	360	260×260	310×310	340×340	360	180	180	620	8-13	115
14	280	340	380	280×280	330×330	360×360	380	190	190	640	8-17	130
16	300	360	400	300×300	350×350	380×380	400	200	200	670	8-17	150
18	320	380	420	320×320	370×370	400×400	420	210	210	690	8-17	165
20	340	400	440	340×340	390×390	420×420	440	220	220	710	8-17	190
26	400	460	500	400×400	450×450	480×480	500	250	250	770	8-17	230
30	440	500	540	440×440	490×490	520×520	540	270	270	820	8-17	280
36	500	560	600	500×500	550×550	580×580	600	300	300	950	8-20	320
40	540	600	640	540×540	590×590	620×620	640	320	320	990	8-20	400

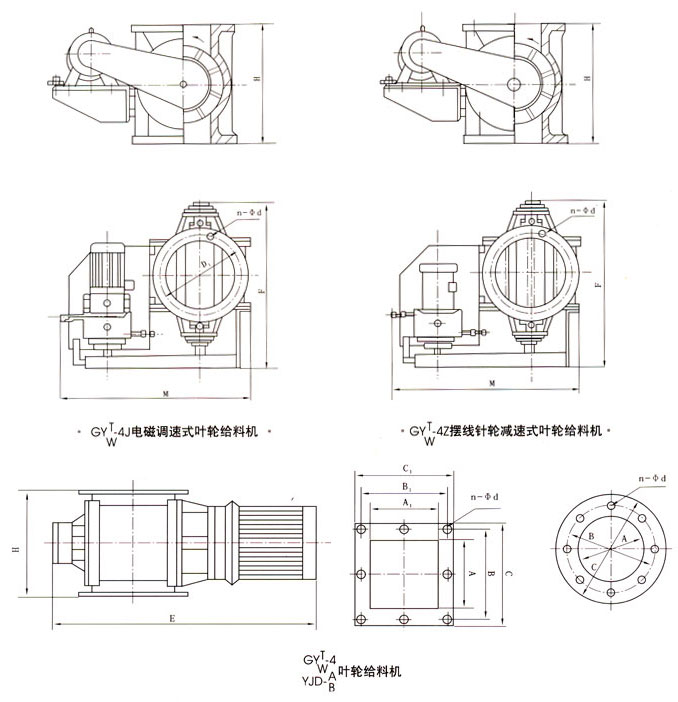

产品外形结构尺寸图
