产品概述

F643X-0.5型气动扇形盲板阀主要由左阀体、右阀体、丝杆副、阀板密封圈、杠杆、气缸等零件组成，并由底座、支撑柱构成一个刚性结构体。阀门中设有夹紧、松开气缸和翻板气缸，夹紧、松开气缸通过杠杆副和丝杆螺旋副驱动左、右阀体完成松开、夹紧动作，翻板 气缸驱动阀板完成开关动作。橡胶密封圏镶嵌在阀板上，具有耐温高、密封性能好、更换方便、使用寿命长等特点。本阀可以单台远距离控制，亦可多台联网远距离控制，非正常情况下还可以利用阀门本身装置手动操作。

产品外形结构尺寸

F643X-0.5型气动扇形盲板阀外形结构尺寸

DN	L	D	D1	A	Η	b	Ν-Φd	重量(Kg)
								PN0.05 PN0.10	PN0.15 PN0.25
300	450	440	395	480	720	16	12-Φ22	255	280
350	450	490	445	520	810	16	12-Φ22	285	310
400	450	540	495	600	920	16	16-Φ22	300	330
450	500	595	550	658	995	16	16-Φ22	350	380
500	500	645	600	712	1102	20	20-Φ22	400	440
600	600	755	705	920	1500	20	20-Φ26	500	550
700	600	860	810	970	1600	20	24-Φ26	580	630
800	800	975	920	1100	1850	35	24-Φ30	1500	1650
900	800	1075	1020	1200	1980	35	24-Φ30	1800	1980
1000	800	1175	1120	1320	2200	35	28-Φ30	2100	2300

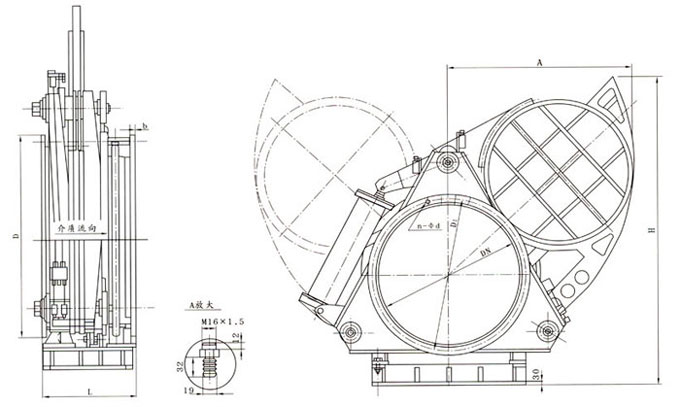

产品外形结构尺寸图
