产品说明：

Z15W-16R、Z15W-16P型丝口不锈钢闸阀（Z15W 丝口内螺纹不锈钢闸阀）：手动、内螺纹连接形式、暗杆楔式刚性单闸板，阀座密封面材料为不锈钢，工作压力 1.6MPa，阀体材料为不锈钢的闸阀。适用温度 -20～180℃，公称通径 DN15～DN50，适用介质为水、蒸汽、油品。广泛应用于国防、科研、航天、电子、机械、冶金、石油，化工，能源、环保、生物医药、制冷、食品等各种领域。

产品特点：
Z15W-16R、Z15W-16P型丝口不锈钢闸阀结构简单，制造和维修比较方便；工作行程小，启闭时间短；密封性好，密封面间磨擦力小，寿命较长；不适用于带颗粒、粘度较大、易结焦的介质。

产品性能参数：

Z15W-16R、Z15W-16P型丝口不锈钢闸阀主要性能参数

型号	PN	工作压力 (MPa)	适用温度 (℃)	适用介质
Z15W-16R	16	1.6	-20～180	水、轻微腐蚀性气液体、饱和蒸汽、直接饮水
Z15W-16P

产品零部件材料：

Z15W-16R、Z15W-16P型丝口不锈钢闸阀零部件材料

名称	阀体、阀盖、闸板	阀杆	密封面	填料
材料	不锈钢	不锈钢	不锈钢	膨胀石墨

产品外形结构尺寸：

Z15W-16R、Z15W-16P型丝口不锈钢闸阀主要外形及结构尺寸（mm）

DN	Rc/in	L	B	H	D0
15	Rc1/2	56.5	15	94	70
20	Rc3/4	60	20	102	70
25	Rc1	68	25	114	80
32	Rc1 1/2	75.5	32	124	80
40	Rc1 3/4	80	40	152.5	100
50	Rc2	90.5	50	169.5	100

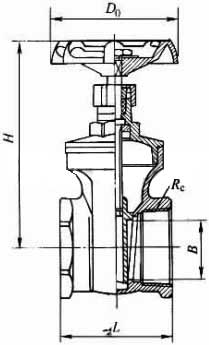

产品外形结构尺寸图：

安装注意事项及要点:

1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2、双闸板闸阀应垂直安装（即阀杆处于垂直位置,手轮在顶部)。
3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力)。
4、带传动机构的闸阀，按产品使用说明书的规定安装。
5、如果阀门经常开关使用,每月到少润滑一次。
6、安装位置、高度、进出口方向符合设计要求，连接应牢固紧密。
7、安装在保温管道上的各类手动阀门，手柄均不得向下。
8、带传动机构的闸阀，按产品使用说明书的规定安装。
9、阀门安装前进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB50243标准要求，以阀瓣密封面无渗漏为合格。
