BSZ441T-16Q、BSZ445T-16Q型正齿轮传动明/暗杆楔式闸阀主要性能更新日期：2015-03-14

主要性能参数

BSZ441T-16Q、BSZ445T-16Q型正齿轮传动明/暗杆楔式闸阀主要性能参数
型号	PN	工作压力 (Mpa)	适用温度（℃）	适用介质	材料
型号	PN	工作压力 (Mpa)	适用温度（℃）	适用介质	阀体、阀盖、闸板	阀杆	密封面	填料
BZ441T-16Q	16	1.6	≤100	水	球墨铸铁	铬不锈钢	铜合金	柔性石墨
BZ445T-16Q	16	1.6	≤100	水	球墨铸铁	铬不锈钢	铜合金	O形圈

主要外形及结构尺寸

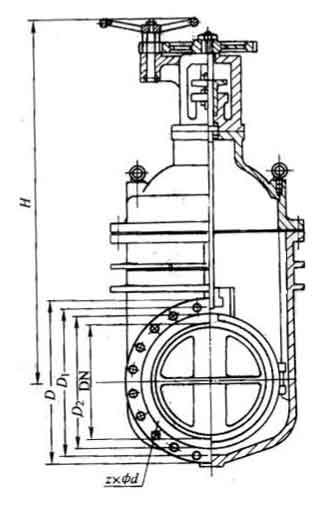

BSZ441T-16Q、BSZ445T-16Q型正齿轮传动明/暗杆楔式闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	z×Φd
350	381	520	470	438	16×Φ28
400	406	580	525	490	16×Φ31
450	432	640	585	550	20×Φ31
500	457	715	650	610	20×Φ34
600	508	840	770	725	20×Φ37
700	610	910	840	795	24×Φ37
800	660	1020	950	905	24×Φ40
900	711	1125	1050	1000	28×Φ40
1000	811	1255	1170	1115	28×Φ43
