DkZ40H、DkZ40Y、DkZ60Y型PN16～PN63真空闸阀主要性能参数及外形更新日期：2015-03-19

主要性能参数

DkZ40H、DkZ40Y、DkZ60Y型PN16～PN63真空闸阀主要性能参数
型号	PN	工作压力 (Mpa)	材料
			阀体、阀盖、闸盖	填料	填料垫	手轮	阀杆螺母	阀杆
DkZ40H-16C～63	16～63	1.6～6.3	WCB	柔性石墨	AL	QT450-10	ZCuA110Fe3	1Cr13
DkZ40Y-16I～63I			Cr5Mo
DkZ40Y-16C～63			WCB

主要外形及结构尺寸

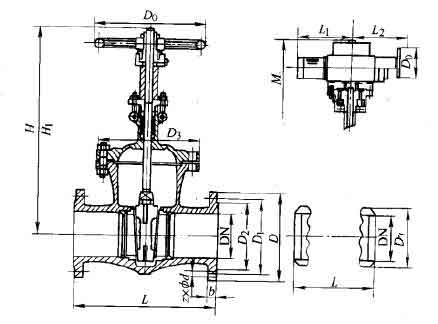

DkZ40H-16C、DkZ40Y-16I、DkZ60Y-16I型真空闸阀主要外形及结构尺寸图

DkZ40H-16C、DkZ40Y-16I、DkZ60Y-16I型真空闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	b	z×Φd	D3	D7	H	H1	D0	重量/kg
50	250	160	125	100	16	4×Φ18	165	80	344	405	240	24
65	265	180	145	120	18	4×Φ18	185	95	377	448	280	32
80	280	195	160	135	20	8×Φ18	205	114	415	505	280	39
100	300	215	180	155	20	8×Φ18	232	140	473	588	280	48
150	350	280	180	210	24	8×Φ23	265	182	550	680	320	77
200	400	335	295	265	26	12×Φ23	400	240	815	1041	450	208
250	450	405	355	320	30	12×Φ25	475	298	969	1244	450	289
300	500	460	410	375	30	12×Φ25	530	350	1145	1474	560	445
350	550	520	470	435	34	16×Φ25	610	402	1300	1682	640	636
400	600	580	525	485	36	16×Φ30	710	458	1450	1886	720	852
450	650	640	585	545	40	20×Φ30	710	530	1597	2081	800	1046
500	700	705	650	608	44	20×Φ34	850	560	1755	2295	750	823
600	800	840	770	718	48	20×Φ41	1015	﹣	﹣	﹣	﹣	﹣

DkZ40H-25、DkZ40Y-25I、DkZ60Y-25型真空闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	b	z×Φd	D3	D7	H	H1	D0	重量/kg
50	250	160	125	100	20	4×Φ18	165	82	344	405	240	24
65	265	180	145	120	22	8×Φ18	185	101	377	448	280	32
80	280	195	145	135	22	8×Φ18	205	118	415	505	280	46
100	300	230	190	160	24	8×Φ23	232	136	473	588	280	63
125	325	270	220	188	28	8×Φ23	232	171	473	255	280	69
150	350	300	250	218	30	8×Φ25	335	190	674	845	350	134
200	400	360	310	275	34	12×Φ25	400	252	815	1041	400	228
250	450	425	370	332	36	12×Φ30	475	306	969	1244	450	290
300	500	485	430	390	40	16×Φ30	530	360	1145	1474	560	456
400	600	610	550	505	48	16×Φ34	710	420	1450	1886	720	900
450	650	660	600	555	50	20×Φ34	750	474	1597	2081	800	1056
500	700	730	660	610	52	20×Φ41	﹣	﹣	﹣	﹣	﹣	﹣
600	800	840	770	718	48	20×Φ41	﹣	﹣	﹣	﹣	﹣	﹣

DkZ40H-40、DkZ40Y-40I、DkZ60Y-40型真空闸阀主要外形及结构尺寸(mm)
DN	L	D	D1	D2	D6	d	z×Φd	D3	D7	H	H1	D0	重量/kg
50	250	160	125	100	88	20	4×Φ18	165	82	344	405	240	24
65	280	180	145	120	110	22	8×Φ18	210	101	393	473	280	38
80	310	195	160	135	121	22	8×Φ18	215	118	439	546	320	50
100	350	230	190	160	150	24	8×Φ23	250	136	517	633	360	74
125	400	270	220	188	176	28	8×Φ25	250	171	517	633	360	100
150	450	300	250	218	204	30	8×Φ25	245	190	708	883	400	154
200	550	375	320	282	260	38	12×Φ30	420	252	820	1040	450	262
250	650	445	380	345	313	42	12×Φ34	525	306	1055	1330	560	392
300	750	510	450	408	364	46	16×Φ34	570	360	1200	1530	640	609
350	850	570	516	465	422	52	16×Φ34	650	420	1272	1622	720	697
400	950	655	585	535	474	58	20×Φ41	735	474	1547	1987	800	1320
450	1050	680	610	560	524	60	20×Φ41	﹣	﹣	﹣	﹣	﹣	﹣
500	1150	755	670	612	576	62	20×Φ48	920	﹣	﹣	﹣	﹣	﹣

DkZ40H-63、DkZ40Y-63I、DkZ60Y-63型真空闸阀主要外形及结构尺寸(mm)
DN	L	D	D1	D2	D6	b	z×Φd	D3	D7	H	H1	D0	重量/kg
50	250	175	135	102	88	26	4×Φ23	185	80	369	431	280	30
65	280	200	160	130	110	28	8×Φ23	210	95	395	480	280	39
80	310	210	170	140	121	30	8×Φ23	215	108	439	546	320	51
100	350	250	200	168	150	32	8×Φ25	250	135	517	633	360	75
125	400	295	240	202	176	36	8×Φ30	250	170	517	633	360	105
150	450	340	280	240	204	38	8×Φ34	365	195	719	892	450	207
200	550	405	345	300	260	44	12×Φ34	440	250	873	1100	560	327
250	650	470	400	352	313	48	12×Φ41	565	310	1087	1372	640	535
300	750	530	460	412	364	54	16×Φ41	565	384	1087	1372	640	625
350	850	595	525	475	422	60	16×Φ41	﹣	﹣	﹣	﹣	﹣	﹣
400	950	670	585	525	474	66	20×Φ48	﹣	﹣	﹣	﹣	﹣	﹣
500	1150	800	705	640	576	70	20×Φ54	﹣	﹣	﹣	﹣	﹣	﹣
