DZ40Y、DZ940Y型PN16～PN40法兰连接低温闸阀主要性能参数及外形更新日期：2015-03-23

主要性能参数

DZ40Y、DZ940Y型PN16～PN40法兰连接低温闸阀主要性能参数
型号	PN	工作压力 (Mpa)	适用温度 (℃）	材料
				阀体、阀盖、闸板、支架	填料	手轮	阀杆螺母	阀杆	垫片
DZ40Y-16	16	1.6	LC3:≥﹣101 LCB:≥﹣46 LCC:≥﹣46 1Cr18Ni9Ti:≥﹣196	LC3、LCB、LCC、 1Gr18Ni9Ti	浸四氟乙烯石棉蝇	QT450-10	ZCuA110Fe3	1Gr18Ni9Ti	低温石棉
DZ40Y-25	25	2.5
DZ40Y-40	40	4.0
DZ940Y-16	16	1.6
DZ940Y-25	25	2.5
DZ940Y-40	40	4.0

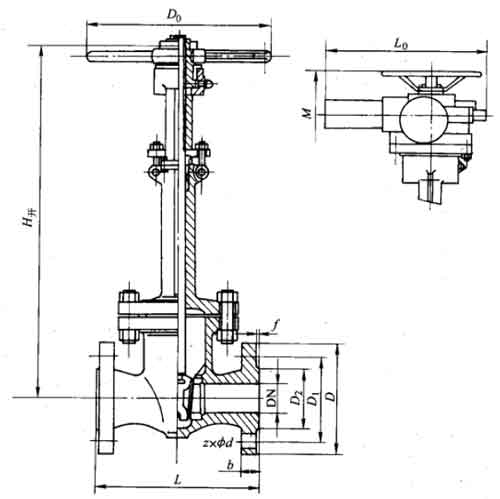

主要外形及结构尺寸

DZ40Y、DZ940Y型PN16法兰连接低温闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	b	f	z×φd	H开	D0	M	L0	重量/kg
DN	L	D	D1	D2	b	f	z×φd	H开	D0	M	L0	DZ40Y	DZ940Y
50	250	160	125	100	16	3	4×φ18	525	240	620	478	24	54
65	265	180	145	120	18	3	4×φ18	570	280	710	560	32	80
80	280	195	160	135	20	3	8×φ18	657	280	780	706	40	126
100	300	215	180	155	20	3	8×φ18	779	320	894	706	55	152
125	325	245	210	185	22	3	8×φ18	779	320	900	706	58	158
150	350	280	240	210	24	3	9×φ23	866	320	1052	736	81	222
200	400	335	295	265	26	3	12×φ23	1208	400	1250	785	220	208
250	450	405	355	320	30	3	12×φ25	1422	450	1445	938	302	456
300	500	560	410	375	30	4	12×φ25	1652	560	1690	953	452	557
350	550	520	470	435	34	4	16×φ25	1842	640	1900	1022	618	888
400	600	580	525	485	36	4	16×φ25	2075	720	2110	1062	863	1122

DZ40Y、DZ940Y型PN25法兰连接低温闸阀主要外形及结构尺寸(mm)
DN	L	D	D1	D2	b	f	z×φd	H开	D0	M	L0	重量/kg
DN	L	D	D1	D2	b	f	z×φd	H开	D0	M	L0	DZ40Y	DZ940Y
50	250	160	125	100	20	3	4×φ18	550	240	650	478	27	57
65	265	180	145	120	22	3	8×φ18	590	280	740	560	41	83
80	280	195	160	135	22	3	8×φ18	680	280	820	706	56	137
100	300	230	190	160	24	3	8×φ18	810	320	960	706	75	153
125	325	270	220	188	28	3	8×φ23	810	320	960	706	79	178
150	350	300	250	218	30	3	8×φ25	1015	360	1080	736	145	224
200	400	360	310	278	34	3	12×φ25	1240	400	1350	785	242	321
250	450	425	370	332	36	3	12×φ30	1452	450	1470	938	307	462
300	500	485	430	390	40	4	16×φ30	1682	560	1720	953	500	565
350	550	550	490	448	44	4	16×φ34	1872	640	1930	1022	670	894
400	600	610	550	505	48	4	16×φ34	2105	720	2140	1062	916	1172

DZ40Y、DZ940Y型PN40法兰连接低温闸阀主要外形及结构尺寸(mm)
DN	L	D	D1	D2	b	D6	f	z×φd	H开	D0	M	L0	重量/kg
DN	L	D	D1	D2	b	D6	f	z×φd	H开	D0	M	L0	DZ40Y	DZ940Y
50	250	160	125	100	20	88	4	4×φ18	570	280	718	478	28	60
65	280	180	145	120	22	110	4	8×φ18	610	280	756	560	42	85
80	310	195	160	135	22	121	4	8×φ18	700	320	828	706	58	140
100	350	230	190	160	24	150	4.5	8×φ23	830	360	963	706	78	164
125	400	270	220	188	28	176	4.5	8×φ25	922	360	963	706	110	190
150	450	300	250	218	30	204	4.5	8×φ25	1050	400	1092	736	171	243
200	550	375	320	282	34	260	4.5	12×φ30	1252	450	1400	938	291	429
250	650	445	385	345	36	313	4.5	12×φ34	1470	560	1560	1022	399	625
300	750	510	450	408	40	364	4.5	16×φ34	1700	640	1759	1062	574	805
350	850	570	510	465	44	422	5	16×φ34	1890	720	1940	﹣	710	895
400	950	655	585	505	48	474	5	16×φ41	2125	﹣	2185	1367	920	1873
