DZ40Y型150（Lb)～600(Lb)低温闸阀主要性能参数及外形及结构尺寸更新日期：2015-03-26

主要性能参数

DZ40Y型150（Lb)～600(Lb)低温闸阀主要性能参数
型号	压力级 (Lb)	适用介质	适用温度（℃）	材料
				阀体、阀盖、支架、闸板	阀杆	密封面材料	填料、垫片
DZ40Y-150(Lb)	150	丙烷、丙烯、甲醇、乙烯等非腐蚀性介质	﹣46	碳素钢	铬镍钛不锈钢	碳钢堆焊硬质合金	聚四氟乙烯
DZ40Y-300(Lb)	300
DZ40Y-600(Lb)	600
DZ40Y-150(Lb)I	150		﹣101	合金钢
DZ40Y-300(Lb)I	300
DZ40Y-600(Lb)I	600
DZ40Y-150(Lb)P	150		﹣196	铬镍钛不锈钢
DZ40Y-300(Lb)P	300
DZ40Y-600(Lb)P	600

主要外形及结构尺寸

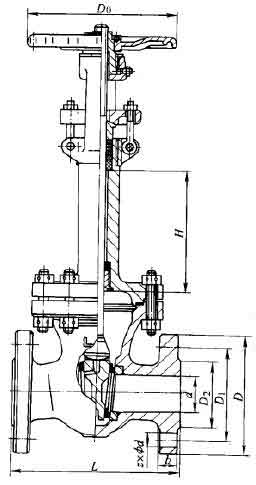

DZ40Y型150（Lb)低温闸阀要外形及结构尺寸（mm)
DN/in	DN	L	D	D1	D2	b	z×Φd	D0	H
DN/in	DN	L	D	D1	D2	b	z×Φd	D0	﹣46℃	﹣101℃	﹣196℃
2	50	178	152	120.6	92.1	16	4×Φ19	200	110	130	170
3	80	203	191	152.4	127	19.5	4×Φ19	250	120	150	190
4	100	229	229	190.5	157.2	24	8×Φ19	250	130	160	200
5	125	254	254	215.9	185.7	24	8×Φ22	300	140	170	220
6	150	267	279	241.3	215.9	25.5	8×Φ22	300	140	170	220
8	200	292	342	298.4	269.9	29	8×Φ22	350	140	170	220
10	250	330	406	361.9	323.8	30.5	12×Φ25	400	150	180	240
12	300	356	483	432	381	32	12×Φ25	400	150	180	240

DZ40Y型300（Lb)低温闸阀要外形及结构尺寸（mm)
DN/in	DN	L	D	D1	D2	b	z×Φd	D0	H
DN/in	DN	L	D	D1	D2	b	z×Φd	D0	﹣46℃	﹣101℃	﹣196℃
2	50	216	165	127	92.1	22.5	8×Φ19	200	110	130	170
3	80	283	210	168.3	127	29	8×Φ22	250	120	150	190
4	100	305	254	200	157.2	32	8×Φ22	300	130	160	200
5	125	381	279	234.9	185.7	35	8×Φ22	350	140	170	220
6	150	403	318	269.9	215.9	37	12×Φ22	350	140	170	220
8	200	419	381	330.2	269.9	41.5	12×Φ25	400	140	170	220
10	250	451	445	387.5	323.8	48	16×Φ29	450	150	180	240
12	300	502	521	451	381	51	16×Φ32	500	150	180	240

DZ40Y型600（Lb)低温闸阀要外形及结构尺寸（mm)
DN/in	DN	L	D	D1	D2	b	z×Φd	D0	H
DN/in	DN	L	D	D1	D2	b	z×Φd	D0	﹣46℃	﹣101℃	﹣196℃
2	50	292	165	127	92.1	22.5	8×Φ19	250	110	130	170
3	80	356	210	168.3	127	32	8×Φ22	250	120	150	190
4	100	432	273	215.9	157.2	38.5	8×Φ25	350	130	160	200
5	125	508	330	266.7	185.7	44.5	8×Φ29	400	140	170	220
6	150	559	356	292.1	215.9	48	12×Φ29	450	140	170	220
8	200	660	419	349.2	269.9	56	12×Φ32	500	140	170	220
10	250	787	510	432.8	323.8	63.5	16×Φ35	600	150	180	240
12	300	838	559	489	381	66.7	20×Φ35	685	150	180	240
