DZ41Y型150（Lb)～600(Lb)法兰连接低温闸阀主要性能参数及外形及更新日期：2015-03-26

主要性能参数

DZ41Y型150（Lb)～600(Lb)法兰连接低温闸阀主要性能参数
型号	PN	工作压力 (Mpa)	适用温度（℃）	适用介质	材料
型号	PN	工作压力 (Mpa)	适用温度（℃）	适用介质	阀体、阀盖	阀瓣、阀座	阀杆
DZ41Y-150(Lb)	150	1.84	﹣45	液化天然汽、乙烯、丙烯等低温介质	LCB	铬镍钢+钴铬钨	铬镍钢
DZ41Y-150(Lb)E		2.00	﹣101		LC3
DZ41Y-150(Lb)P		1.90	﹣196		CF8
DZ41Y-300(Lb)	300	4.79	﹣45		LCB
DZ41Y-300(Lb)E	300	5.17	﹣101		LC3
DZ41Y-400(Lb)P	400	4.96	﹣196		CF8
DZ41Y-400(Lb)		6.38	﹣45		LCB
DZ41Y-400(Lb)E		6.90	﹣101		LC3
DZ41Y-400(Lb)E		6.32	﹣196		CF8
DZ41Y-600(Lb)	600	﹣	﹣46	氨、液、氨、丙烷、乙烯、二氧化碳、甲烷、液化天然气	LCB(铸件） LF1（锻件）	﹣	0Cr19Ni9
DZ41Y-600(Lb)E		﹣	﹣101		LC3(铸件） LF3（锻件）	﹣	0Cr19Ni9
DZ41Y-600(Lb)E		﹣	﹣196		CF8(铸件） F304（锻件）	﹣	0Cr19Ni9

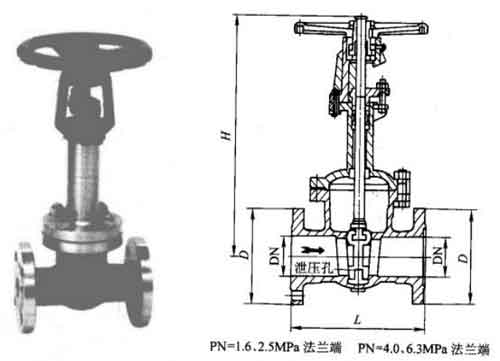

主要外形及结构尺寸

DZ41Y-150（Lb)型法兰连接低温闸阀主要外形及结构尺寸（mm)
DN/in	DN	L	D	H
DN/in	DN	L	D	﹣45℃	﹣101℃	﹣196℃
2	50	178	280	110	130	170
2 1/2	65	190	280	120	150	190
3	80	203	320	120	150	190
4	100	229	360	130	160	200
5	125	254	400	140	170	220
6	150	267	450	140	170	220
8	200	292	560	140	170	220
10	250	330	640	150	180	240
12	300	356	640	150	180	240

DZ41Y-300（Lb)型法兰连接低温闸阀主要外形及结构尺寸（mm)
DN/in	DN	L	D	H
DN/in	DN	L	D	﹣45℃	﹣101℃	﹣196℃
2	50	216	320	110	130	170
2 1/2	65	241	320	120	150	190
3	80	283	360	120	150	190
4	100	305	400	130	160	200
5	125	381	450	140	170	220
6	150	403	560	140	170	220
8	200	419	640	140	170	220
10	250	457	700	150	180	240
12	300	502	700	150	180	240

DZ41Y-400（Lb)型法兰连接低温闸阀主要外形及结构尺寸（mm)
DN/in	DN	L	D	H
DN/in	DN	L	D	﹣45℃	﹣101℃	﹣196℃
2	50	292	320	110	130	170
2 1/2	65	330	320	120	150	190
3	80	356	360	120	150	190
4	100	406	400	130	160	200
5	125	457	450	140	170	220
6	150	495	560	140	170	220
8	200	597	640	140	170	220
10	250	673	700	150	180	240
12	300	762	700	150	180	240

DZ41Y-600（Lb)型法兰连接低温闸阀主要外形及结构尺寸（mm)
DN/in	DN	L	H			重量/kg
DN/in	DN	L	﹣45℃	﹣101℃	﹣196℃	﹣45℃	﹣101℃	﹣196℃
2	50	292	615	615	655	41	42	43
2 1/2	65	330	668	668	710	56	57	59
3	80	356	720	720	760	70	72	74
4	100	432	850	850	890	123	126	129
6	150	559	880	880	930	245	250	255
8	200	660	1330	1330	1380	390	398	406
10	250	787	1530	1530	1590	595	607	620
12	300	838	1950	1950	2010	778	794	810
