KZ41H型PN16、PN25抗硫法兰闸阀主要性能参数及结构尺寸更新日期：2015-03-30

主要性能参数

KZ41H型PN16、PN25抗硫法兰闸阀主要性能参数
型号	PN	工作压力 /MPa	适用温度 /℃	适用介质	材料
					阀体、阀盖、闸板	阀杆	密封面
KZ41H-16	16	1.6	≤425	水、蒸汽、油品	锻钢	锻钢	铬不锈钢
KZ41H-25	25	2.5

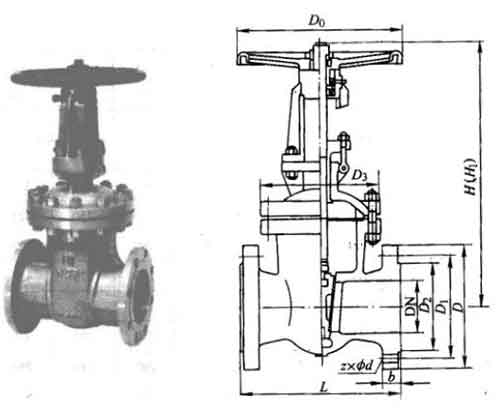

主要外形及结构尺寸

KZ41H型PN16抗硫法兰闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	b	z×Φd	D3	H	H1	D0	重量/kg
15	130	95	65	45	14	4×Φ14	﹣	175	195	200	4
20	150	105	75	55	14	4×Φ14	﹣	180	205	200	5
25	160	115	85	65	14	4×Φ14	﹣	210	240	220	6
32	180	135	100	78	16	4×Φ18	﹣	210	240	220	7
40	200	1450	110	85	16	4×Φ18	﹣	350	425	200	18
50	250	160	125	100	16	4×Φ18	180	358	430	240	29
65	265	180	145	120	18	4×Φ18	190	373	452	240	33
80	280	195	160	135	20	8×Φ18	220	435	530	280	46
100	300	215	180	155	20	8×Φ18	260	500	620	320	63
125	325	245	210	185	22	8×Φ18	295	514	756	360	108
150	350	280	240	210	24	8×Φ23	335	574	845	360	134
200	400	335	295	265	26	12×Φ23	400	718	1041	400	192
250	450	405	355	320	30	12×Φ25	475	969	1244	450	273
300	500	460	410	375	30	12×Φ25	530	1145	1474	560	379
350	550	520	470	435	34	16×Φ25	﹣	1280	1663	647	590
400	600	580	525	485	36	16×Φ30	﹣	1450	1886	720	849
500	700	705	650	608	34	20×Φ34	﹣	1676	2181	720	958

KZ41H型PN25抗硫法兰闸阀主要外形及结构尺寸（mm)
DN	L	D	D1	D2	b	z×Φd	D3	H	H1	D0	重量/kg
15	130	95	65	45	16	4×Φ14	﹣	175	195	200	4
20	150	105	75	55	16	4×Φ14	﹣	180	205	200	5
25	160	115	85	65	16	4×Φ14	﹣	210	240	220	6
32	180	135	100	78	18	4×Φ18	﹣	210	240	220	7
40	200	1450	110	85	18	4×Φ18	﹣	350	425	200	18
50	250	160	125	100	20	4×Φ18	180	358	438	240	28
65	265	180	145	120	22	8×Φ18	190	373	452	240	33
80	280	195	160	135	22	8×Φ18	220	435	530	280	46
100	300	230	190	160	24	8×Φ23	260	501	620	320	64
125	325	270	220	188	28	8×Φ25	295	614	756	360	105
150	350	300	250	218	30	8×Φ25	335	674	845	360	134
200	400	360	310	278	34	12×Φ25	400	818	1041	400	213
250	450	425	370	332	36	12×Φ30	475	969	1244	450	290
300	500	485	430	390	40	16×Φ30	530	1145	1474	560	399
350	550	550	490	448	44	16×Φ34	﹣	1280	1663	647	631
400	600	610	550	505	48	16×Φ34	﹣	1450	1886	720	900
