KZ41W型PN16～PN40法兰连接抗硫楔式闸阀更新日期：2016-03-12

主要性能参数

KZ41W型PN16～PN40法兰连接抗硫楔式闸阀主要性能参数
型号	PN	工作压力 (Mpa)	适用温度（℃）	适用介质	材料
					阀体、阀盖	闸板	阀座	阀杆
KZ41W-16S	16	1.19	≤200	硫化氢、碳氢化合物、酸碱等腐蚀性介质	CF3M	CF3M	铬镍钼钢	铬镍钼钢
		1.03	≤300
		0.99	≤350
		0.96	≤400
KZ41W-25S	25	1.86	≤200
		1.67	≤300
		1.54	≤350
		1.51	≤400
KZ41W-40S	40	2.97	≤200
		2.58	≤300
		2.47	≤350
		2.40	≤400

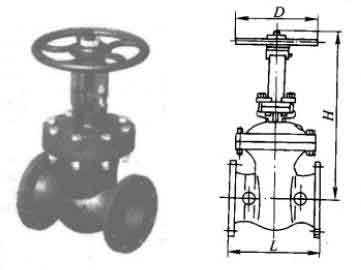

主要外形及结构尺寸

KZ41W型PN16法兰连接抗硫楔式闸阀主要外形及结构尺寸（mm)
DN	L	D	H	重量/kg
50	250	240	358	29
65	270	240	373	33
80	280	280	435	46
100	300	320	500	63
125	325	360	614	108
150	350	360	674	134
200	400	400	848	192
250	450	450	969	273
300	500	560	1145	37
350	550	640	1280	590
400	600	720	1450	840
500	700	720	1676	958
600	800	720	2175	1492

KZ41W型PN25法兰连接抗硫楔式闸阀主要外形及结构尺寸（mm)
DN	L	D	H	重量/kg
50	250	240	358	29
65	270	240	373	33
80	280	280	435	46
100	300	320	500	63
125	325	360	614	115
150	350	360	674	151
200	400	400	848	213
250	450	450	969	290
300	500	560	1145	400
350	550	640	1280	631
400	600	720	1450	900
500	700	720	1676	1050
600	800	720	2175	1500

KZ41W型PN40法兰连接抗硫楔式闸阀主要外形及结构尺寸（mm)
DN	L	D	H	重量/kg
50	216	280	371	31
65	241	280	391	38
80	280	320	455	52
100	305	360	551	82
125	381	400	628	129
150	403	400	708	160
200	419	450	885	262
250	457	560	1015	366
300	502	640	1200	563
350	762	720	1280	640
400	838	800	1492	1235
500	991	890	2230	1672
600	1143	1100	2650	2562
