KZ41Y型抗硫楔式闸阀更新日期：2016-03-14

主要性能参数

KZ41Y型PN16～PN250抗硫楔式闸阀主要性能参数
型号	PN	工作压力 /MPa	适用温度 /℃	适用介质	材料
					阀体、阀盖、闸板	闸杆	密封面	填料
KZ41Y-16～250	16～250	1.6～25.0	≤425	含硫天燃气	碳素钢抗硫化处理	318	堆焊硬质合金	柔性石墨

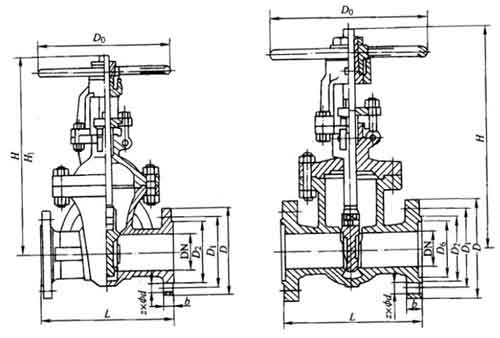

主要外形级结构尺寸

KZ41Y型PN16抗硫楔式闸阀主要外形级结构尺寸（mm)
DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
50	250	160	125	100	16	4×Φ18	258	420	180	29
65	265	180	145	120	18	4×Φ18	373	452	200	33
80	280	195	160	135	20	8×Φ18	435	530	240	46
100	300	215	180	155	20	8×Φ18	500	620	240	63
125	325	245	210	185	22	8×Φ18	641	756	280	108
150	350	280	240	210	24	8×Φ23	674	845	320	134
200	400	335	295	265	26	12×Φ23	818	1041	360	192
250	450	405	355	320	30	12×Φ25	969	1244	400	270
300	500	460	410	375	30	12×Φ25	1145	1474	450	380
350	550	520	470	435	34	16×Φ25	1280	1663	560	590
400	600	580	525	485	36	16×Φ30	1450	1886	640	850
500	700	705	650	608	44	20×Φ34	1676	2180	720	960

KZ41Y型PN25抗硫楔式闸阀主要外形级结构尺寸（mm)
DN	L	D	D1	D2	b	z×Φd	H	H1	D0	重量/kg
50	250	160	125	100	20	4×Φ18	359	420	180	29
65	265	180	145	120	22	8×Φ18	373	452	200	33
80	280	195	160	135	22	8×Φ18	435	530	240	46
100	300	215	190	160	24	8×Φ23	500	620	240	64
125	325	245	220	188	28	8×Φ25	614	756	280	108
150	350	280	250	218	30	8×Φ25	674	845	320	134
200	400	335	310	278	34	12×Φ25	818	1041	360	213
250	450	405	370	332	36	12×Φ30	970	1244	400	290
300	500	460	430	390	40	16×Φ30	1145	1474	450	400
350	550	520	490	448	44	16×Φ34	1280	1663	560	630
400	600	580	550	505	48	16×Φ34	1450	1886	640	900
500	700	705	660	610	52	20×Φ41	1670	2180	720	1050

KZ41Y型PN40抗硫楔式闸阀主要外形级结构尺寸（mm)
DN	L	D	D1	D2	D6	b	z×Φd	H	H1	D0	重量/kg
15	130	95	65	45	40	16	4×Φ14	175	195	120	5
20	150	105	75	55	51	16	4×Φ14	180	205	120	8
25	160	115	85	65	58	16	4×Φ14	210	240	140	9
32	180	135	100	78	66	18	4×Φ18	230	266	160	12
40	200	145	110	85	76	18	4×Φ18	320	395	180	16
50	250	160	125	100	88	20	4×Φ18	359	420	240	29
65	265	180	145	120	110	22	8×Φ18	375	452	240	38
80	280	195	160	135	121	22	8×Φ18	435	530	280	51
100	300	230	190	160	150	24	8×Φ23	500	620	320	81
125	325	270	220	188	176	28	8×Φ25	614	756	360	128
150	350	300	250	218	204	30	8×Φ25	674	845	360	155
200	400	375	320	282	260	38	12×Φ30	818	1040	400	265
250	450	445	385	345	313	42	12×Φ34	970	1244	450	370
300	500	510	450	408	364	46	16×Φ34	1145	1474	560	550
350	550	570	510	465	422	52	16×Φ34	1280	1663	640	640
400	600	655	585	535	474	58	16×Φ41	1450	1886	720	1230

KZ41Y型PN63抗硫楔式闸阀主要外形级结构尺寸（mm)
DN	L	D	D1	D2	D6	b	z×Φd	H	H1	D0	重量/kg
15	170	105	75	55	40	18	4×Φ14	175	195	120	8
20	190	125	90	68	51	20	4×Φ18	180	205	120	9
25	210	135	100	78	58	22	4×Φ18	210	240	140	12
32	230	150	110	82	66	24	4×Φ23	230	266	160	25
40	340	165	125	95	76	24	4×Φ23	320	395	180	32
50	250	175	135	105	88	26	4×Φ23	359	420	240	40
65	280	200	160	130	110	28	8×Φ23	375	452	240	45
80	310	210	170	140	121	30	8×Φ23	435	530	280	61
100	350	250	200	168	150	32	8×Φ25	500	620	320	89
125	400	295	240	202	176	36	8×Φ30	614	756	360	140
150	450	340	280	240	204	38	8×Φ34	674	845	360	206
200	550	405	345	300	260	44	12×Φ34	818	1040	400	327
250	650	470	400	352	313	48	12×Φ41	970	1244	450	467
300	750	430	460	412	364	54	16×Φ41	1145	1474	560	590
350	850	595	525	475	422	60	16×Φ41	1280	1663	640	900
400	950	670	585	525	474	66	16×Φ48	1450	1886	720	1190

KZ41Y型PN100抗硫楔式闸阀主要外形级结构尺寸（mm)
DN	L	D	D1	D2	D8	b	z×Φd	H	H1	D0	重量/kg
15	170	105	75	55	35	20	4×Φ14	175	195	120	8
20	190	125	90	68	45	22	4×Φ18	180	205	120	12
25	210	135	100	78	50	24	4×Φ18	210	240	140	16
32	230	150	110	82	65	24	4×Φ23	230	266	160	20
40	340	165	125	95	75	26	4×Φ23	320	395	240	32
50	250	195	145	112	85	28	4×Φ25	359	420	280	51
65	280	220	170	138	110	32	8×Φ25	375	452	320	70
80	310	230	180	148	115	34	8×Φ25	435	530	360	89
100	350	265	210	172	145	38	8×Φ30	500	620	400	130
125	400	310	250	210	175	42	8×Φ34	614	756	450	223
150	450	350	290	250	205	46	12×Φ34	674	845	560	295
200	550	430	360	312	265	54	12×Φ41	818	1040	640	560
250	650	500	430	382	320	60	12×Φ41	970	1244	720	640

KZ41Y型PN160抗硫楔式闸阀主要外形级结构尺寸（mm)
DN	L	D	D1	D2	D6	b	z×Φd	H	H1	D0	重量/kg
15	170	110	75	52	40	24	4×Φ14	175	195	120	8
20	190	130	90	62	51	26	4×Φ18	180	205	120	9
25	210	140	100	72	58	28	4×Φ18	210	240	140	13
32	230	165	115	85	66	30	4×Φ23	230	266	160	20
40	240	175	125	92	76	32	4×Φ23	320	395	200	32
50	300	215	165	132	95	36	4×Φ25	359	420	240	73
65	340	245	190	152	110	44	8×Φ25	375	452	280	110
80	390	260	205	168	130	46	8×Φ30	435	530	320	141
100	450	300	240	200	160	48	8×Φ34	500	620	360	185
125	525	355	285	238	190	60	8×Φ41	614	756	400	320
150	600	390	318	270	205	66	12×Φ41	674	845	400	462
200	750	480	400	345	275	78	12×Φ48	818	1040	450	710

KZ41Y型PN200抗硫楔式闸阀主要外形级结构尺寸（mm)
DN	L	D	D1	D2	D6	b	z×Φd	H	H1	D0	重量/kg
50	350	210	160	128	95	40	8×Φ25	496	559	360	66
65	410	260	203	165	110	48	8×Φ30	535	621	400	89
80	470	290	230	190	160	54	8×Φ34	576	680	400	123
100	550	360	292	245	190	66	8×Φ41	660	779	560	237

KZ41Y型PN250抗硫楔式闸阀主要外形级结构尺寸（mm)
DN	L	D	D1	D2	D6	b	z×Φd	H	H1	D0	重量/kg
50	350	210	160	128	95	40	8×Φ25	496	559	360	105
65	410	260	203	165	110	48	8×Φ30	535	621	400	160
80	470	290	230	190	160	54	8×Φ34	576	680	400	220
100	550	360	292	245	190	66	8×Φ41	660	779	560	380
125	650	385	270	238	190	74	12×Φ41	740	880	640	730
