SZ40H、SZ940H型PN16～PN63水封闸阀主要性能参数更新日期：2016-08-27

主要性能参数

SZ40H、SZ940H型PN16～PN63水封闸阀主要性能参数
型号	PN	工作压力 (Mpa)	材料
			阀体、阀盖、闸板	阀座	隔环	填料	支架	手轮	阀杆
SZ40H-16C～63	16～63	1.6～6.3	WCB	25	1Cr13	柔性石墨	WCB	QT450-10	1Cr13
SZ940H-16C～63

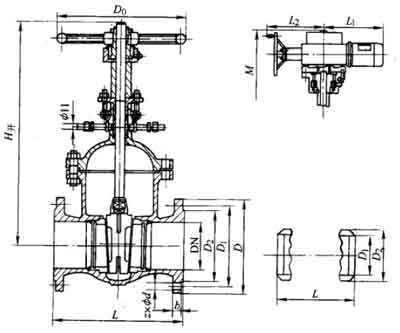

主要外形及结构尺寸

SZ40H、SZ940H型PN16水封闸阀主要外形及结构尺寸(mm)
DN	L	D	D1	D2	b	z×Φd	H开	D0	H	L1	L2	重量/kg
DN	L	D	D1	D2	b	z×Φd	H开	D0	H	L1	L2	SZ40	SZ940
50	250	160	125	100	16	4×Φ18	440	240	600	308	170	24	56
65	265	180	145	120	18	4×Φ18	477	280	692	363	197	38	80
80	280	195	160	135	20	8×Φ18	542	280	759	381	325	40	130
100	300	215	180	155	20	8×Φ18	638	280	815	381	325	50	150
125	325	245	210	185	22	8×Φ18	638	320	895	381	325	64	152
150	350	280	240	210	24	8×Φ23	890	320	993	411	325	80	202
200	400	335	295	265	26	12×Φ23	1073	400	1074	460	325	21	308
250	450	405	355	320	30	12×Φ25	1284	450	1306	530	408	290	459
300	500	460	410	375	30	12×Φ25	1514	560	1557	545	408	430	557
350	550	520	470	435	34	16×Φ25	1812	640	1790	577	445	363	886
400	600	580	525	485	36	16×Φ30	1904	720	1945	617	445	865	1162
500	700	705	650	608	44	20×Φ34	2305	750	2341	755	430	823	﹣

SZ40H、SZ940H型PN25水封闸阀主要外形及结构尺寸(mm)
DN	L	D	D1	D2	b	z×Φd	H开	D0	H	L1	L2	重量/kg
DN	L	D	D1	D2	b	z×Φd	H开	D0	H	L1	L2	SZ40	SZ940
50	250	160	125	100	20	4×Φ18	440	240	600	308	170	24	58
65	265	180	145	120	22	8×Φ18	477	280	679	362	197	34	82
80	280	195	160	135	22	8×Φ18	512	280	759	381	325	48	140
100	300	230	190	160	24	8×Φ23	664	280	815	381	325	70	149
125	325	270	220	188	28	8×Φ25	724	320	895	381	325	77	160
150	350	300	250	218	30	8×Φ23	883	320	965	411	325	132	223
200	400	360	310	275	34	12×Φ25	1073	400	1110	460	325	222	318
250	450	425	370	332	36	12×Φ30	1284	450	1306	530	408	310	459
300	500	485	430	390	40	16×Φ30	1519	560	1557	545	408	450	562
350	550	550	490	448	44	16×Φ34	1822	640	1850	577	445	640	891
400	600	610	550	505	48	16×Φ34	1926	720	1945	617	445	910	1172
500	700	730	660	610	52	20×Φ41	﹣	﹣	2341	755	430	﹣	﹣

SZ40H、SZ940H型PN40水封闸阀主要外形及结构尺寸(mm)
DN	L	D1	D2	D6	b	f	z×Φd	H开	D0	H	L1	L2	重量/kg
DN	L	D1	D2	D6	b	f	z×Φd	H开	D0	H	L1	L2	SZ40	SZ940
50	250	125	100	88	20	4	4×Φ18	440	240	602	308	170	25	62
65	280	145	120	110	22	4	8×Φ18	510	280	697	363	197	40	86
80	310	160	135	121	22	4	8×Φ18	577	320	770	381	325	52	144
100	350	190	160	150	24	4.5	8×Φ23	685	360	821	381	325	76	164
125	400	220	188	176	28	4.5	8×Φ25	796	360	821	381	325	102	190
150	450	250	218	204	30	4.5	8×Φ25	912	400	984	411	325	157	245
200	550	320	282	260	38	4.5	12×Φ30	1090	450	1180	530	408	262	428
250	650	385	345	313	42	4.5	12×Φ34	1365	560	1437	577	445	395	625
300	750	450	408	364	45	4.5	16×Φ40	1565	640	1592	617	445	612	805
400	950	585	535	474	55	5	16×Φ41	1995	800	2070	937	430	1320	1873
500	1150	670	612	576	55	5	20×Φ48	2451	800	2458	712	430	1875	2630

SZ40H、SZ940H型PN63水封闸阀主要外形及结构尺寸(mm)
DN	L	D	D1	D2	D6	b	f	z×Φd	H开	D0	H	L1	L2	重量/kg
DN	L	D	D1	D2	D6	b	f	z×Φd	H开	D0	H	L1	L2	SZ40	SZ940
50	250	175	135	105	88	26	4	4×Φ23	480	280	618	363	197	32	73
65	280	200	160	130	110	28	4	8×Φ23	516	280	665	363	197	45	110
80	310	210	170	140	121	30	4	8×Φ23	582	320	770	381	325	53	140
100	350	250	200	168	150	32	4.5	8×Φ25	685	360	835	441	325	78	164
125	400	295	240	202	176	36	4.5	8×Φ30	827	400	901	441	325	145	190
150	450	340	280	240	204	38	4.5	8×Φ34	914	450	990	475	325	207	363
200	550	405	345	300	260	44	4.5	12×Φ34	1132	560	1323	558	408	327	576
250	650	470	400	352	313	48	4.5	12×Φ41	1407	640	1485	573	445	538	803
300	750	530	460	412	364	54	4.5	16×Φ41	1580	640	1650	573	445	628	857
400	950	595	525	475	422	60	5	16×Φ48	﹣	﹣	2039	712	430	﹣	1573
500	1150	670	585	525	474	66	5	20×Φ48	﹣	﹣	2075	712	430	﹣	2048
