Z11H、Z11Y型150(Lb)～900(Lb)内螺纹楔式钢制闸阀主要性能参数更新日期：2016-09-08

Z11H、Z11Y型150(Lb)～900(Lb)内螺纹楔式钢制闸阀主要性能参数
型号	压力级 (Lb)	工作压力 (Mpa)	适用温度 (℃）	适用介质	材料
					阀体、阀盖、阀板	阀杆	密封面	填料
Z11H-150(Lb)	150	2.0	≤425	水、蒸汽、油品	碳素钢	铬不锈钢	铬不锈钢或碳钢堆焊硬质合金	柔性石墨
Z11H-300(Lb)	300	5.0
Z11H-600(Lb)	600	10.0
Z11H-800(Lb)	800	14.0
Z11H-900(Lb)	900	15.0
Z11Y-150(Lb)	150	2.0	≤425	水、蒸汽、油品	碳素钢	铬不锈钢	铬不锈钢或碳钢堆焊硬质合金	柔性石墨
Z11Y-300(Lb)	300	5.0
Z11Y-600(Lb)	600	10.0
Z11Y-800(Lb)	800	14.0
Z11Y-900(Lb)	900	15.0
Z11Y-150(Lb)I	150	2.0	≤550	蒸汽、油品	铬钼钢	耐热钢或铬不锈钢	铬不锈钢堆焊硬质合金	柔性石墨
Z11Y-300(Lb)I	300	5.0
Z11Y-600(Lb)I	600	10.0
Z11Y-800(Lb)I	800	14.0
Z11Y-900(Lb)I	900	15.0
Z11Y-150(Lb)P	150	2.0	≤200	弱蚀性介质	铬钼钛不锈钢	铬钼钛不锈钢	铬镍钛钢堆焊硬质合金	聚四氟已烯
Z11Y-300(Lb)P	300	5.0
Z11Y-600(Lb)P	600	10.0
Z11Y-800(Lb)P	800	14.0
Z11Y-900(Lb)P	900	15.0

主要外形及结构尺寸

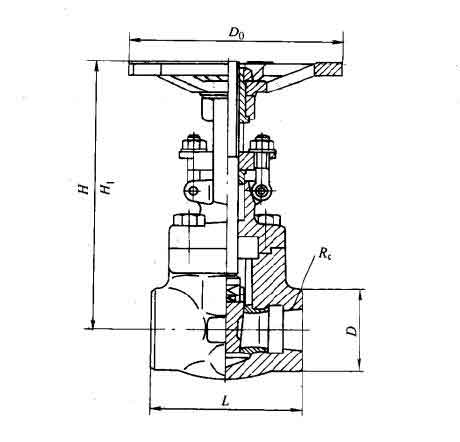

Z11H、Z11Y型150(Lb)～900(Lb)内螺纹楔式钢制闸阀主要外形及结构尺寸

Z11H、Z11Y型150(Lb)～900(Lb)内螺纹楔式钢制闸阀主要外形及结构尺寸(mm)
DN/mm	Rc/in	L	D	H	H1	D0	重量/kg
15	Rc 1/2	79	36	151	169	118	3
20	Rc 3/4	92	45	182	130	130	4
25	Rc 1	111	52	197	150	150	5
32	Rc 1 1/4	120	56	201	180	180	8
40	Rc 1 1/2	120	66	227	180	180	12
50	Rc 2	140	76	253	180	180	18
