Z11H、Z11Y型900（LB）～2500（LB)内螺纹自密封楔式锻钢闸阀主要更新日期：2016-10-11

主要性能参数

Z11H、Z11Y型900（LB）～2500（LB)内螺纹自密封楔式锻钢闸阀主要性能参数
型号	压力级 (Lb)	工作压力 (Mpa)	适用温度 (℃)	适用介质	材料
					阀体、阀盖、闸板	闸杆	密封面	填料
Z11H-900(Lb)	900	15.0	≤425	水、蒸汽、油品	碳素钢	铬不锈钢	铬不锈钢或碳钢堆焊硬质合金	柔性石墨
Z11H-1500(Lb)	1500	25
Z11H-2500(Lb)	2500	42
Z11Y-900(Lb)	900	15.0	≤425	水、蒸汽、油品	碳素钢	铬不锈钢	铬不锈钢或碳钢堆焊硬质合金	柔性石墨
Z11Y-1500(Lb)	1500	25
Z11Y-2500(Lb)	2500	42
Z11Y-1500(Lb)I	1500	25	≤550	蒸汽、油品	铬钼钢	耐热钢或铬不锈钢	铬不锈钢堆焊硬质合金	柔性石墨
Z11Y-2500(Lb)I	2500	42
Z11Y-1500(Lb)P	1500	25	≤200	弱腐蚀性介质	铬钼钛不锈钢	铬钼钛不锈钢	铬镍钛钢堆焊硬质合金	聚四氟乙烯
Z11Y-2500(Lb)P	2500	42

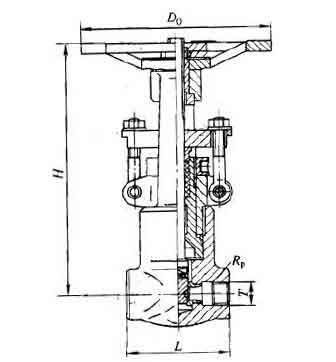

主要外形及结构尺寸

Z11H、Z11Y型900（LB）～2500（LB)内螺纹自密封楔式锻钢闸阀主要外形及结构尺寸（mm）
DN			T(ANST)		T(JIS)		H /mm	T(ANSI)		T(JIS)		H /mm	D0 /mm	重量/kg
缩径 /in	全径 /mm	全径 /mm	缩径 /mm	全径 /mm	缩径 /mm	全径 /mm	H /mm	缩径 /in	全径 /in	缩径 /in	全径 /in	H /mm	D0 /mm	缩径	全径
1/4	6	－	14.2	－	14.3	－	111	1/4	－	1/4	－	166	112	3.5	－
3/8	10	6	17.6	14.2	17.9	14.3	111	3/8	1/4	3/8	1/4	166	112	3.5	3.5
1/2	15	10	21.8	17.6	22.2	17.9	111	3/2	3/8	1/2	3/8	186	112	3.5	3.5
3/4	20	15	27.1	21.8	27.7	22.2	127	3/4	1/2	3/4	1/2	186	112	4	4
1	25	20	33.8	27.1	34.5	27.7	152	1	3/4	1	3/4	211	126	5	5
1 1/4	32	25	42.6	33.8	43.2	34.5	178	1 1/4	1	1 1/4	1	227	148	6	6
1 1/2	40	32	48.7	42.6	49.1	43.2	210	1 1/2	1 1/4	1 1/2	1 1/4	258	188	8	8
2	50	40	61.1	48.7	61.1	49.1	210	2	1 1/2	2	1 1/2	300	220	13	13
－	－	50	－	61.1	－	61.1	210	－	2	－	2	300	220	－	20
