Z15T、Z15W型PN16暗杆楔式闸阀主要性能参数更新日期：2016-10-22

主要性能参数

Z15T、Z15W型PN16暗杆楔式闸阀主要性能参数
型号	PN	工作压力 (Mpa)	适用温度 (℃)	适用介质	材料
					阀体、阀盖、闸板	阀杆	密封面	填料
Z15T-16	16	1.6	≤200	蒸汽、水	灰铸铁	不锈钢、碳钢、铜	灰铸铁堆焊铜	柔性石墨
Z15T-16K	16	1.6	﹣20～120	水、非腐蚀性液体、饱和蒸汽		黄铜	黄铜
Z15T-16Q	16	1.6
Z15W-16	16	1.6	≤100	油品		不锈钢、碳钢、铜	灰铸铁堆焊铜

主要外形及结构尺寸

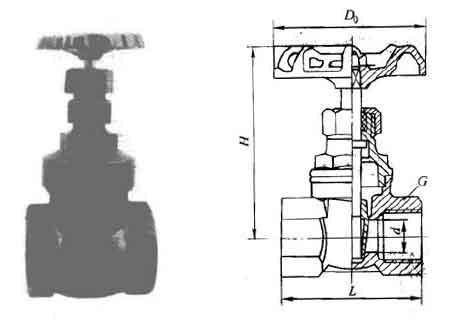

Z15T、Z15W型PN16暗杆楔式闸阀主要外形及结构尺寸图

Z15T、Z15W型PN16暗杆楔式闸阀主要外形及结构尺寸（mm）
G/in	L	H	D0	重量/kg
Rp 1/2	60	100	60	0.6
Rp 3/4	70	114	60	0.8
Rp 1	80	125	80	1.2
Rp 1 1/4	85	145	80	1.8
Rp 1 1/2	95	161	100	2.5
Rp 2	110	190	100	3.5
