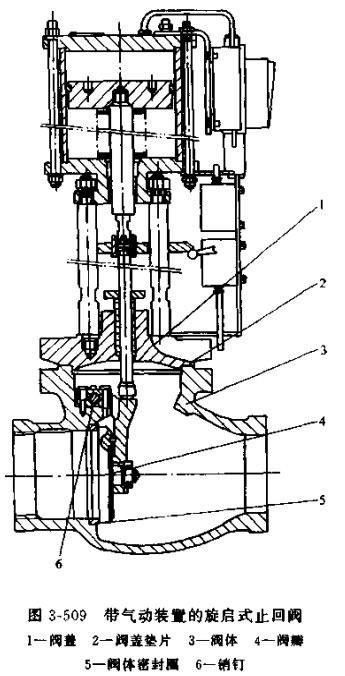

带气动装置的旋启式止回阀如图3-509所示，本阀门可有两种作用，当活塞与活塞杆处于缸体上部的时候，阀门可作为旋启式止回阀用，靠介质的作用力就可开启阀门，介质反向流动时阀门就自动关闭；当活塞与活塞杆处于缸体下部时，就可关闭止回阀，阀门可作为闭止阀使用。阀门的阀体与阀盖连接靠嫘栓与螺母，密封靠垫片，但阀门的阀体与阀盖除用螺栓连接外，还有焊接凸台。为了保证中法兰密封,一般都焊死。这样，用于电站非常。阀门的阀座与阀瓣密封面均堆焊司太利硬质合金。
