产品概述

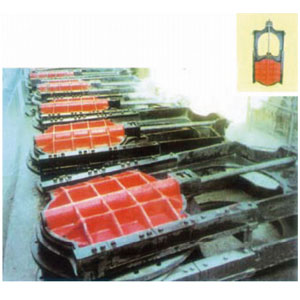

AXY暗杆式镶铜铸铁圆闸门主要由门框、门体、传动螺杆、吊耳、（也可与门体为一体)、轴导架、启闭装置等。AXY暗杆式镶铜铸铁圆闸门常用于给水、排水、防汛等水利工程，尤其是风景区、道路工程及构筑物不适合安装使用明杆闸门场合。

结构特点
本设备主要由门框、闸板、密封圈及可调式楔形压块等部件组成。密封面上镶有铜嵌条，保证了密封性和耐磨性。久用磨损后，并可通过楔形压块调整来保持正常工作。具有结构合理；安装、调整、使用、维护方便；性能可靠等特点。

工作原理
闸门门框与门体安装在水下部位，门体沿门框在一定行程内做上下垂直方向往返运动。
启闭机的螺杆通过轴销与门体联接，使门体上下做往复运动的动力来源于启闭机，同时楔紧装置运用楔块可紧可松的工作原理，使门体下降到设定极限位置时与门框有效的贴合，起到止水作用，门体向上全部打开时，水则畅通，反之截止，也可半启半闭，达到疏通、截止、调节水位之目的。

主要技术参数
1、闸门应按图示位置安装、闸板设于迎水面。
2、闸板压向门框允许压力0.1 MPa。
3、闸板压离门框允许压力0.02MPa。
4、密封工作部位渗漏量不大于1.24L/min•m。
5、此闸门派生产品：双面承压闸门、滑门。

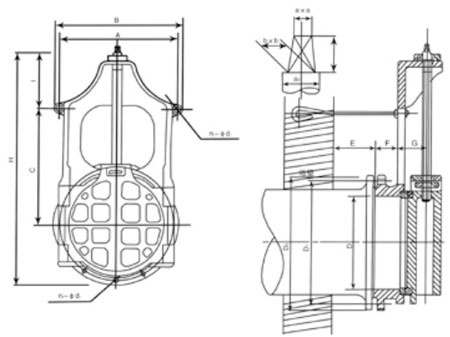

AXY暗杆式镶铜铸铁圆闸门外形及安装尺寸

口径	安装尺寸
D	A	B	C	D1	D2	E	F	G	H	I	J	a×a	b×b	n1	d1	n2	d2	a1
300	470	515	400	414	464	150	57	83	935	303
400	580	635	500	524	582	150	59	85	1148	357		20×20	23×23		M18×500	30	M22×80
450	614	654	552	584	652	150	80	86	1258	380						12
500	674	724	665	639	706	150	82	97	1451	406	30				M18×526		M27×90
600	790	850	795	743	810	150	83	97	1611	411		20×20	25×25		M22×540			36
700	910	980	933	854	928	150	84	100	1735	428					M27×560	16
800	1060	1130	1035	960	1034	150	87	103	2093	523					M30×590		M30×100	48
900	1110	1190	1175	1073	1156	150	109	106	2246	528	45	25×25	28×28			20
1000	1250	1330	1400	1179	1262	180	115	112	2571	530					M32×590	24		50
1200	1450	1550	1480	1383	1460	180	120	125	3140	825	60	32×32	35×35		M36×620	28	M32×120	71

闸门订货续知

1、用户须提供下列内容资料
a、止水方式；确定是单向止水还是双向；前止水还是后止水，止水带面材质要求。
b、水流向
c、工作水头及设计校核水头
d、吊点数及吊点中心距
e、设计确定的启闭机型号及启闭号位及与螺杆连接部位的相关数据
f、水质、泥砂等水文资料信息
g、提供与闸门结合面相关土建结构布置图

2、闸门吊耳销轴随产品供应，闸门吊耳材质为HT200铸件或Q235焊合件

3、用户选购名录(另计价）
a、特殊材质的吊耳销轴、吊耳
b、双向止水
c、镶铜止水带或不锈钢止水带及滑道
d、加长滑道部分(超过本厂标定值）
e、工作水头超过本公司规定标定值时，需机械强度增加而发生的变更设计后制造增加的费用
f、其他变更

铸铁闸门安装使用
铸铁闸门安装是否正确，决定了闸门的止水效果，安装时一定要认真阅读安装说明书或按我公司现场指导安装人员的要求正确安装。铸铁闸门的门槽与板面为整体安装，二次浇注方式(亦可一次性整体安装浇注)。出厂前闸框与门体已调整好间隙，并用螺栓固定好，固定螺栓要等二次浇注完成并凝固后，方可去除，固定螺栓的位置上面在门楣的迎水面_侧，下面在底槛的背水面_侧。安装时首先固定好启闭机，运用启闭机螺杆将闸门吊起，放置闸槽中，调整闸门方向，使之与水流方向保持垂直，然后将闸门固定，我厂已在门框上打好调整固定孔，可用螺栓进行调整固定，免去传统用木楔石块固定的不便，固定好即可进行二次浇注。铸铁闸门的板面与闸槽为偶合件配套，在搬运、仓储及安装时不得互换，以免影响止水效果。闸门的迎水面一定要按设计要求安装，否则会因板面受力方向不对，引起板面断裂，遇反向受压时一定要在订货时说明，防止发生重大事故。在订货时要提供孔口尺寸，水头，提升高度和结构形式，闸板面一般为正向(迎水面)受压，如需反向受压，订货时需说明，止水一般是后止水(背水面)，需前止水时，订货时应说明，使用时按操作规程操作。经常检查闸门板与闸槽是否卡涩，及时将卡涩物，保证位置置中，使设备正常运行。本公司的铸铁闸是按照水利部SL36-2006和《水利水电工程钢闸门制造、安装及验收的规范》GB / T14173—2008规范设计制造。

使用与保养
1、使用手动启闭机开启、关闭闸门时，用力应均匀，切勿用力过猛，以防损坏(伤)定位装置。
2、使用手电两用启闭机启闭闸门时，应注意到：a、用电动启闭时，应检查手摇柄是否脱离转轴，以免在启动时碰伤人员。
b、用手动启闭时，应切断电源，将摇柄插入孔内摇动(或将电动装置上的电动标记切入到手动标志上去)。（详情见电动装置说明书）
c、每2—3个月对启闭机轴承，传动螺杆、螺母等加注1 一2次润滑液，大保养时，应给轴承部分注满黄油。
d、每年需对闸门作一次油漆、防腐处理。

注意事项
1、闸门位置应处于垂直状态，不可斜置。
2、水流方向正面进入闸门，闸门不可承受反向压力(双向闸门除外)。门体的拱型面为迎水面，凹型面为背水面一定不能装反。
3、各系列闸门承受的水压不应超过额定标准。
4、安装启闭机与丝杆时应注意启闭机螺杆与闸门在同一垂直面内。
5、当闸门提升高度较高时应增设轴承架，安装轴承架时应注意闸门全部打开时，丝杆的接头处不经过轴承架。
6、特别注意：浇注闸板时整体浇注，决不可以分开浇注，不然达不到止水效果。并且固定螺栓等二次浇注完成后拆除。
